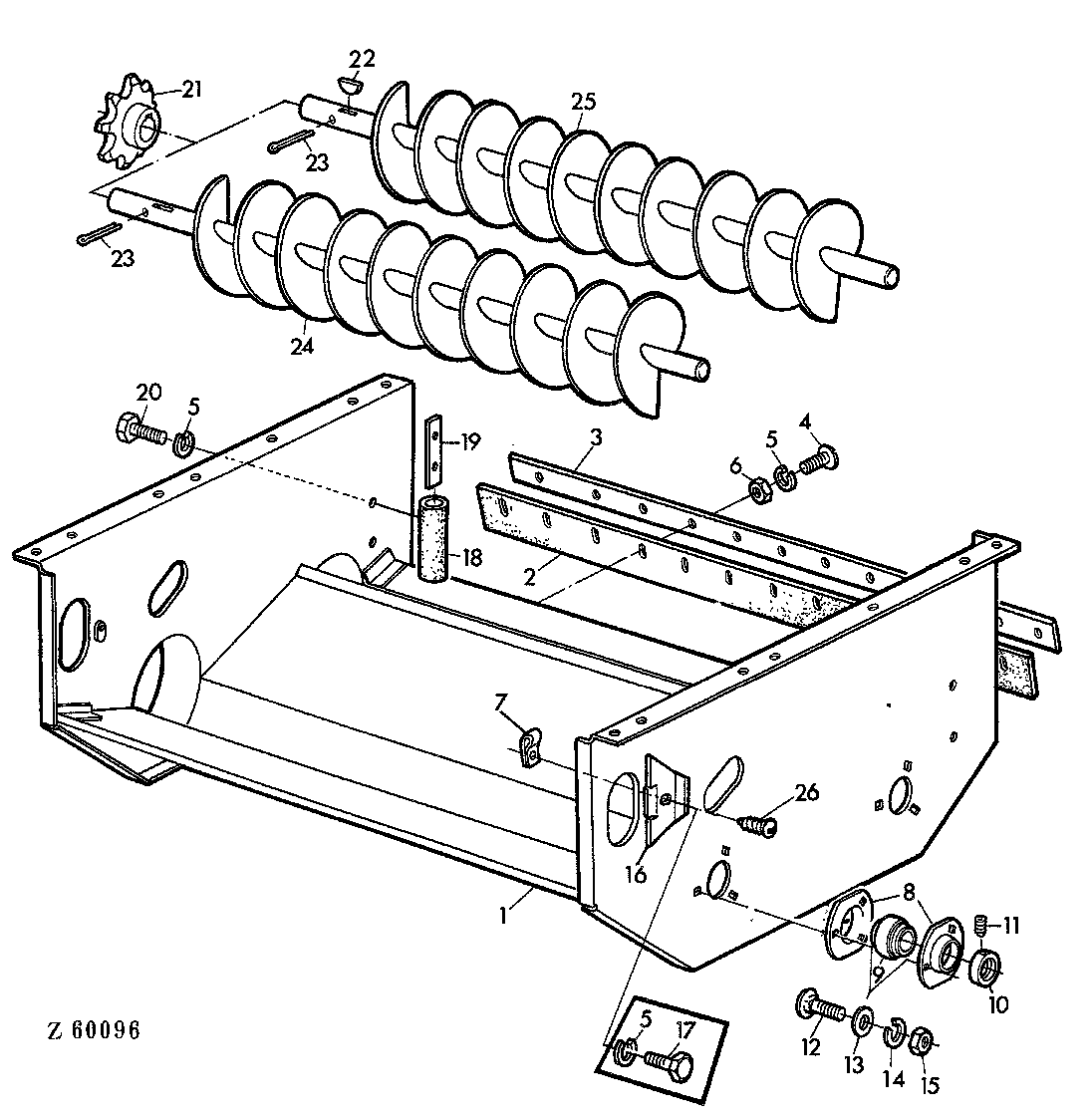

TAILINGS AND CLEAN GRAIN AUGER HOUSING [02D23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ10101	1	CASE	-
1	AZ10100	1	CASE	-
2	Z20155	1	GASKET	-
3	Z35558	1	REINFORCEMENT	(SUB FOR Z20156)
4	21M7031	6	SCREW	M6 X 15
5	12M7012	12	LOCK WASHER	6 MM
6	14M7027	6	NUT	M6
7	Z20443	2	NUT	AR
8	P47232	4	PRESSED FLANGED HOUSING	-
9	JD39105	2	BALL BEARING	-
10	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 11
11	AZ19843	2	SET SCREW	KIT
12	03M7054	6	Bolt	M8 X 20
13	24M7036	6	Washer	9 MM
14	12M7008	6	LOCK WASHER	8 MM
15	14M7029	6	Nut	M8
16	Z22335	2	FLAP	-
17	19M7302	2	Cap Screw	6 X 10 MM, AR
18	Z25904	2	HOSE	-
19	Z25903	2	STRAP	-
20	19M7159	4	CAP SCREW	M6 X 15
21	Z10997	2	CHAIN SPROCKET	Z = 8 (SUB FOR Z10032)
22	26M4228	2	Shaft Key	8 X 11 MM
23	11M7025	2	Cotter Pin	4 X 65 MM
24	AZ10103	1	AUGER	(A) LOW
25	AZ10105	1	AUGER	(B) LOW
26	37M7009	2	SCREW	5,5 X 19 MM, AR

TAILINGS AND CLEAN GRAIN AUGER HOUSING [02D23]
