Открытый узел

STRAW WALKER SHAFTS [02C06]

STRAW WALKER SHAFTS [02C06]

STRAW WALKER SHAFTS [02C06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

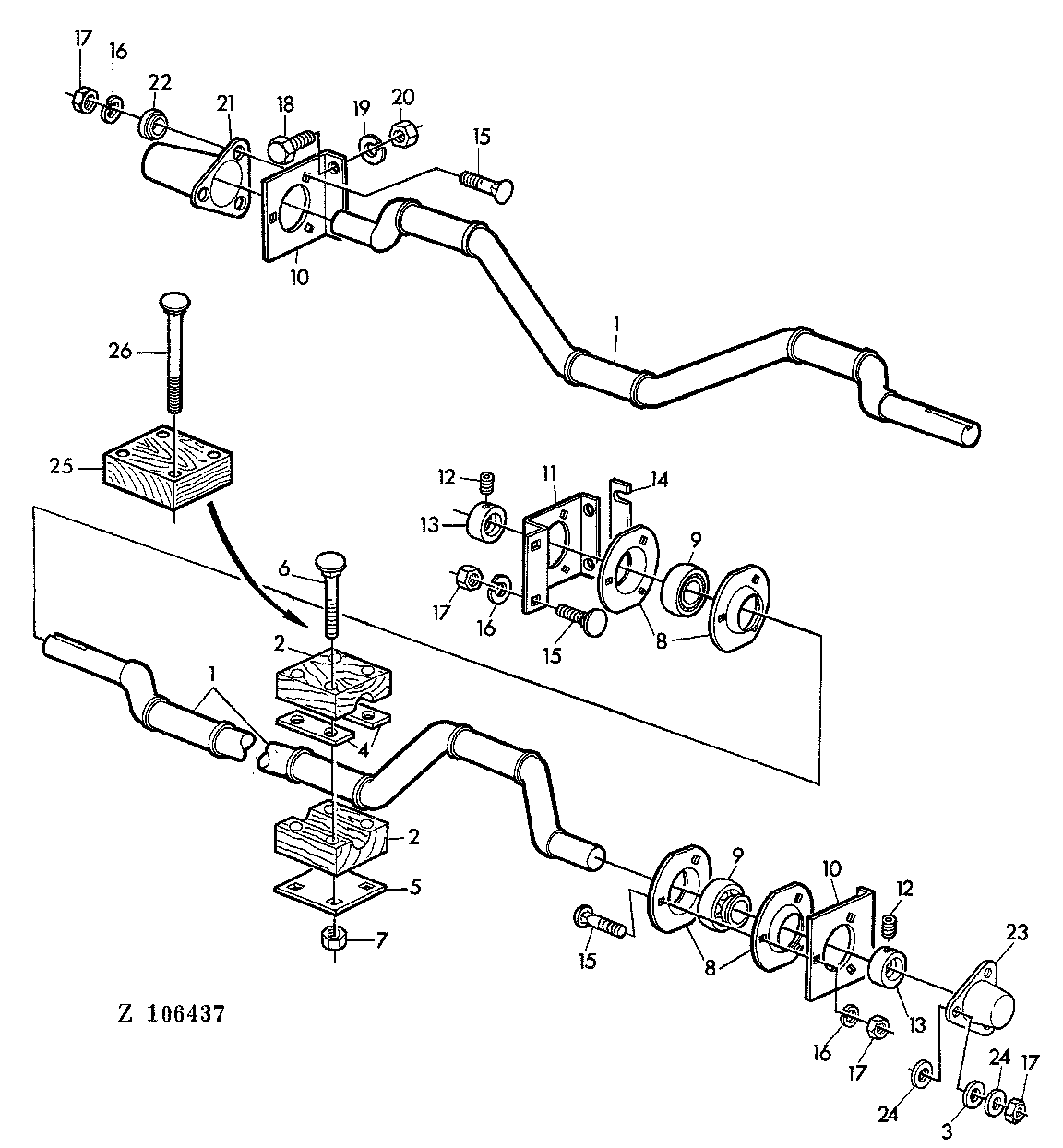

STRAW WALKER SHAFTS [02C06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ13774	2	CRANKSHAFT	-
2	AZ31215	6	BEARING	KIT (SUB FOR AZ10036)
3	Z36140	3	Washer	-
4	Z20039	24	SHIM	-
5	Z20040	6	PLATE	-
6	03M7105	24	Bolt	M10 X 75
7	14M7167	24	Lock Nut	M10
8	P47232	8	PRESSED FLANGED HOUSING	-
9	JD39102	4	Ball Bearing	-
10	Z20049	3	BRACKET	1-RH, REAR, 2-LH
11	Z20050	1	BRACKET	RH, FRONT
12	22H558	4	Set Screw	-
13	AZ10044	4	Eccentric Locking Collar	ASSY, INCL KEY 12
14	Z24982	1	STRAP	-
15	03M7054	14	Bolt	M8 X 20
16	12M7008	14	LOCK WASHER	8 MM
17	14M7029	17	Nut	M8
18	19M7166	8	Cap Screw	M10 X 20
19	12M7013	8	LOCK WASHER	10 MM
20	14M7140	8	Nut	M10
21	Z38378	1	GUARD	(SUB FOR Z26193)
22	Z27696	3	WASHER	-
23	Z38380	1	GUARD	AR (SUB FOR Z31792, Z35647)
24	24M7036	6	Washer	9 MM
25	Z42333	1	HALF CLAMP	(FOR AZ32050, AZ33590, AZ33591)
26	03M7289	1	Bolt	M10 X 130 (FOR AZ32050, AZ33590, AZ33591)
