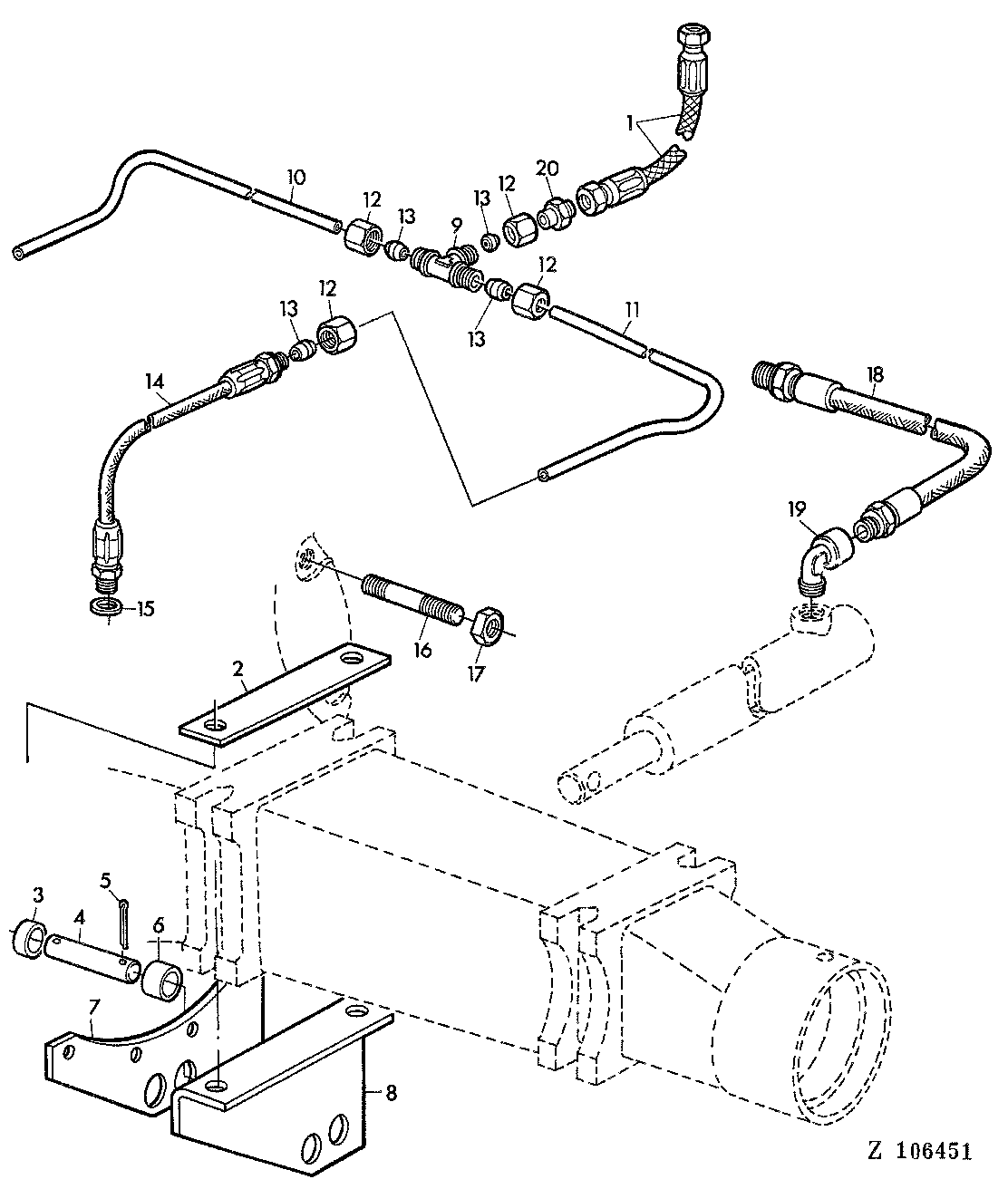

HYDRAULIC PARTS FOR CUTTING PLATFORM [01J09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ20484	1	HYDRAULIC HOSE	-
2	Z25824	1	STRAP	-
3	Z25833	1	SPACER	-
4	Z25831	1	PIN	-
5	11M7038	2	Cotter Pin	6 X 45 MM
6	Z25832	1	SPACER	-
7	Z25826	1	RETAINER	-
8	Z25825	1	RETAINER	-
9	Z22692	1	ELBOW FITTING	-
10	AZ22054	1	OIL LINE	7'9", 8,5', RH (SUB FOR AZ12509)
10	AZ22056	1	OIL LINE	10', RH (SUB FOR AZ12511)
11	AZ22053	1	OIL LINE	7'9", LH (SUB FOR AZ12508)
11	AZ22055	1	OIL LINE	10', LH (SUB FOR AZ12510)
11	AZ22057	1	OIL LINE	8,5', LH (SUB FOR AZ12512)
12	Z32974	4	TUBE NUT	(SUB FOR L20061)
13	Z32995	4	SLEEVE FITTING	(SUB FOR Z22676)
14	AZ12913	2	HYDRAULIC HOSE	-
15	51M4236	2	Sealing Ring	14 X 18 MM
16	Z24590	4	STUD	-
17	14H809	8	Nut	1/2"
18	AZ15362	1	HYDRAULIC HOSE	-
19	Z28060	1	ELBOW FITTING	-
20	Z32991	1	ADAPTER	(SUB FOR Z31815)

HYDRAULIC PARTS FOR CUTTING PLATFORM [01J09]
