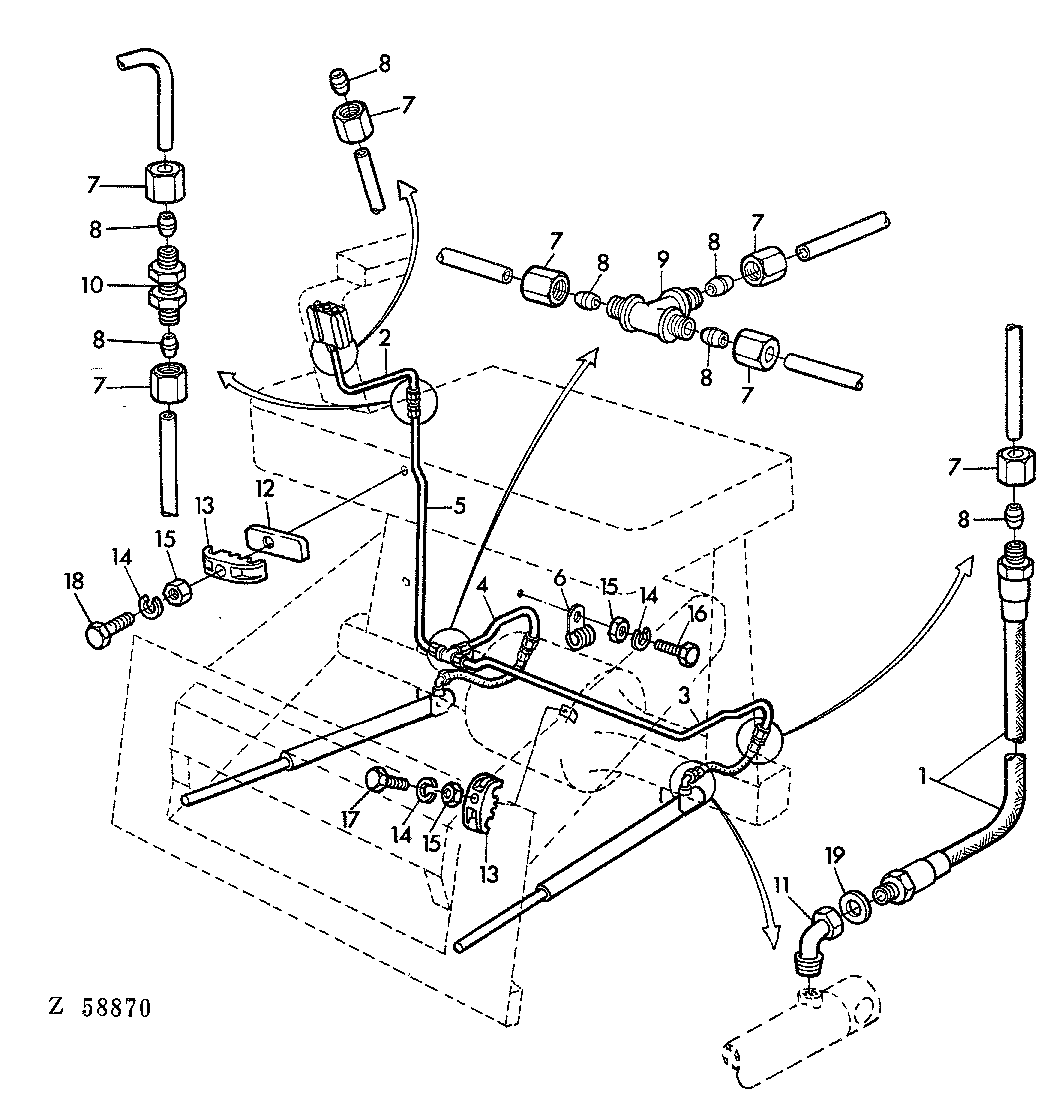

HYDRAULIC LINES, PLATFORM LIFT CYLINDERS [01G09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ15362	2	HYDRAULIC HOSE	-
2	AZ22180	1	OIL LINE	INCL KEYS 7,8 (SUB FOR AZ19280)
3	AZ22224	1	OIL LINE	INCL KEYS 7,8 (SUB FOR AZ19670)
4	AZ22225	1	OIL LINE	INCL KEYS 7,8 (SUB FOR AZ19671)
5	AZ22239	1	LINE	INCL KEYS 7,8 (SUB FOR AZ19687)
5	AZ22239	1	LINE	INCL KEYS 7,8 (SUB FOR AZ19687)
5	AZ22610	1	OIL LINE	INCL KEYS 7,8 (SUB FOR AZ21202)
6	Z22064	1	Clamp	-
7	Z32971	1	TUBE NUT	(SUB FOR Z22346)
8	Z32994	1	Tapered Sleeve	(SUB FOR Z22674)
9	Z32985	1	TEE FITTING	(SUB FOR Z22693)
10	Z32980	1	UNION FITTING	(SUB FOR Z22715)
11	Z28060	2	ELBOW FITTING	-
12	Z30667	2	PLATE	-
13	Z30668	5	CLAMP	-
14	12M7012	7	LOCK WASHER	6 MM
15	14M7027	7	NUT	M6
16	19M7286	2	Cap Screw	M6 X 25
17	19M7320	3	Cap Screw	M6 X 40
18	19M7547	2	Cap Screw	M6 X 55
19	51M4240	2	Sealing Ring	-

HYDRAULIC LINES, PLATFORM LIFT CYLINDERS [01G09]

Нет текстового описания
