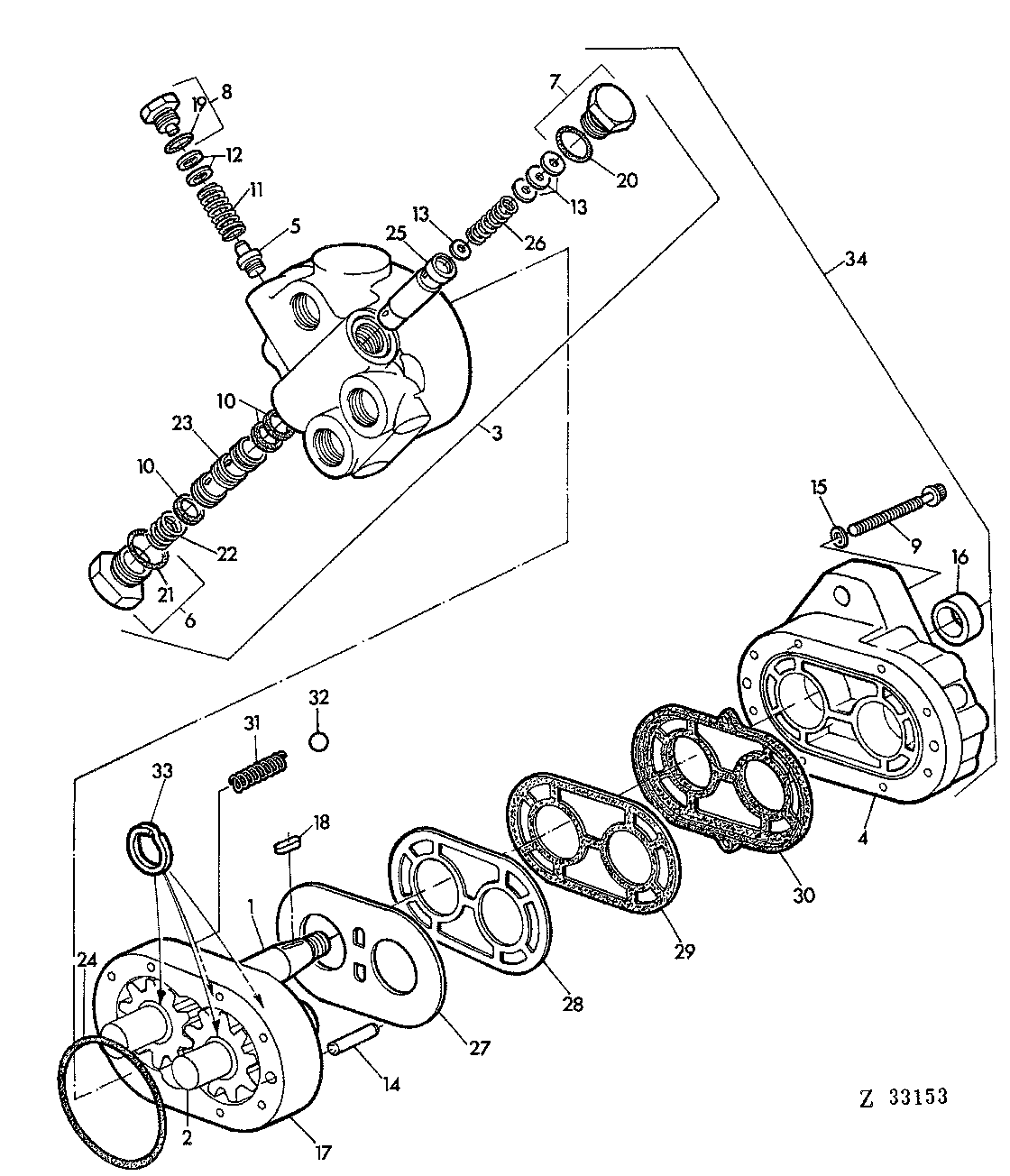

HDRAULIC PUMP-CESSNA TYPE 24335 LAB [01E06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ17510	1	GEAR	-
2	AT12109	1	GEAR	-
3	AZ19695	1	FLOW DIVIDER	ASSY, INCL KEYS 5-8,10-13,19-23,25,26
4	AH17973	1	HOUSING	-
5	AH18137	1	POPPET	-
6	AH19265	1	FITTING	INCL KEY 21
7	AH19266	1	FITTING	INCL KEY 20
8	AH20807	1	FITTING	INCL KEY 19
9	H30972	8	BOLT	5/16" X 2-1/4"
10	H30843	1	O-Ring	-
11	H31256	1	SPRING	(SUB FOR H60817)
12	H31257	1	SHIM	TK = 0,25 MM (.010")
12	T18628	1	WASHER	TK = 1,65 MM (.065")
13	H63358	1	ORIFICE	-
14	H80815	2	PIN	-
15	H30973	8	WASHER	-
16	AH15442	1	SEAL	-
17	H80822	1	HOUSING	INCL KEY 14
18	N34986	1	Shaft Key	-
19	P46051	1	O-Ring	-
20	R375R	1	O-Ring	-
21	32240	1	O-Ring	-
22	T19972	1	SPRING	(SUB FOR Z32435)
23	-	1	Part 24	(ORD AZ19695)
24	H80821	1	O-Ring	-
25	-	1	Part 26	(ORD AZ19695)
26	E46836	1	SPRING	-
27	-	1	Part 28	(ORD AH66648)
28	-	1	Part 29	(ORD AH66648)
29	-	1	Part 30	(ORD AH66648)
30	-	1	Part 31	(ORD AH66648)
31	H22695	2	SPRING	-
32	H22694	2	BALL	-
33	Z33137	4	SNAP RING	-
34	AH62124	1	HYDRAULIC PUMP	(A) ASSY, INCL KEYS 1-33
..	AH66648	1	KIT	KIT, INCL KEYS 16,19-21,24,27-32 (SUB FOR AE27937)

HDRAULIC PUMP-CESSNA TYPE 24335 LAB [01E06]

Нет текстового описания
