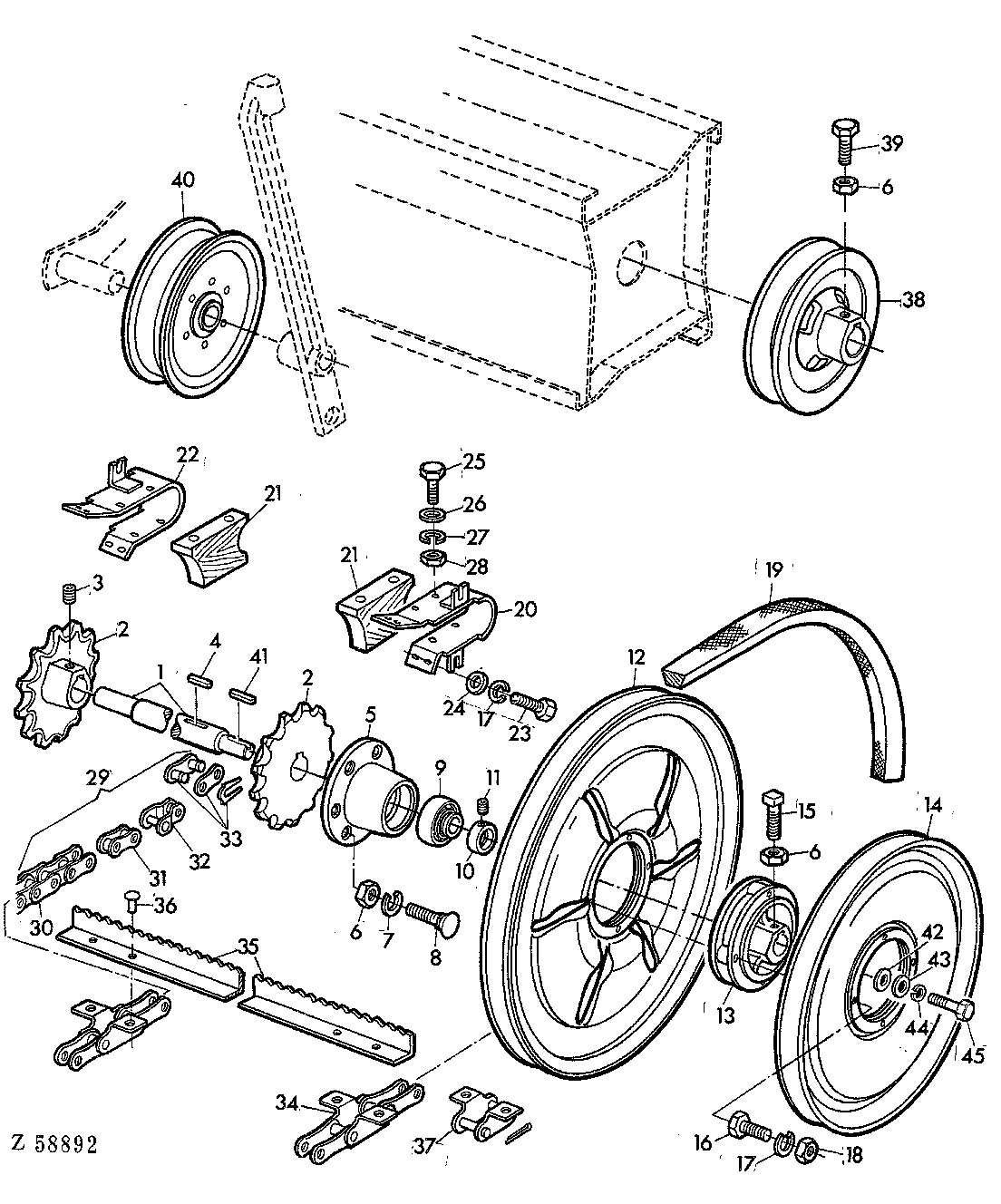

FEEDER CONVEYOR CHAIN AND UPPER SHAFT [01J03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z27983	1	SHAFT	-
2	Z10027	2	CHAIN SPROCKET	-
3	22M7023	2	Set Screw	M10 X 15
4	49M4834	3	SHAFT KEY	6X6X36MM
5	Z10021	2	CASE	-
6	14M7140	11	Nut	M10
7	12M7013	8	LOCK WASHER	10 MM
8	Z29501	8	BOLT	10 X 35 MM
9	JD39103	2	BALL BEARING	-
10	AZ10044	2	Eccentric Locking Collar	INCL KEY 11
11	AZ19843	2	SET SCREW	KIT
12	AZ10163	1	PULLEY	-
13	Z10587	1	HUB	-
14	AZ10164	1	PULLEY	-
15	Z32433	2	SET SCREW	10 X 30 MM (SUB FOR Z26238)
16	19M7185	4	Cap Screw	M8 X 60
17	12M7008	12	LOCK WASHER	8 MM
18	14M7029	4	Nut	M8
19	Z31816	1	BELT	-
20	AZ17145	1	GUARD	-
21	Z28984	2	SPACER	-
22	AZ17144	1	GUARD	-
23	19M7139	8	Cap Screw	M8 X 20
24	24M7036	8	Washer	9 MM
25	19M7319	4	Screw	6 X 60 MM
26	Z26250	4	Washer	-
27	12M7012	4	LOCK WASHER	6 MM
28	14M7027	4	NUT	M6
29	AZ10161	1	GATHERER CHAIN	ASSY, INCL KEYS 30-36
30	AL15476	1	LINK CHAIN	-
31	AL15479	1	LINK	-
32	AL15482	1	CHAIN LINK	-
33	AL15481	1	CHAIN LINK	-
34	AZ10331	2	GATHERER CHAIN	ASSY, INCL KEYS 30-33
35	Z38157	12	SLAT	(SUB FOR Z23014)
36	16M2523	48	RIVET	6 X 15 MM
37	AZ15185	1	LINK	-
38	Z10750	1	PULLEY	-
39	Z23925	1	SET SCREW	-
40	AP24917	1	IDLER	-
41	49M4109	1	Shaft Key	8 X 7 X 35 MM
42	Z26248	3	WASHER	(SUB FOR L18819)
43	E12817	1	WASHER	-
44	12M7013	1	LOCK WASHER	10 MM
45	19M7166	1	Cap Screw	M10 X 20

FEEDER CONVEYOR CHAIN AND UPPER SHAFT [01J03]
