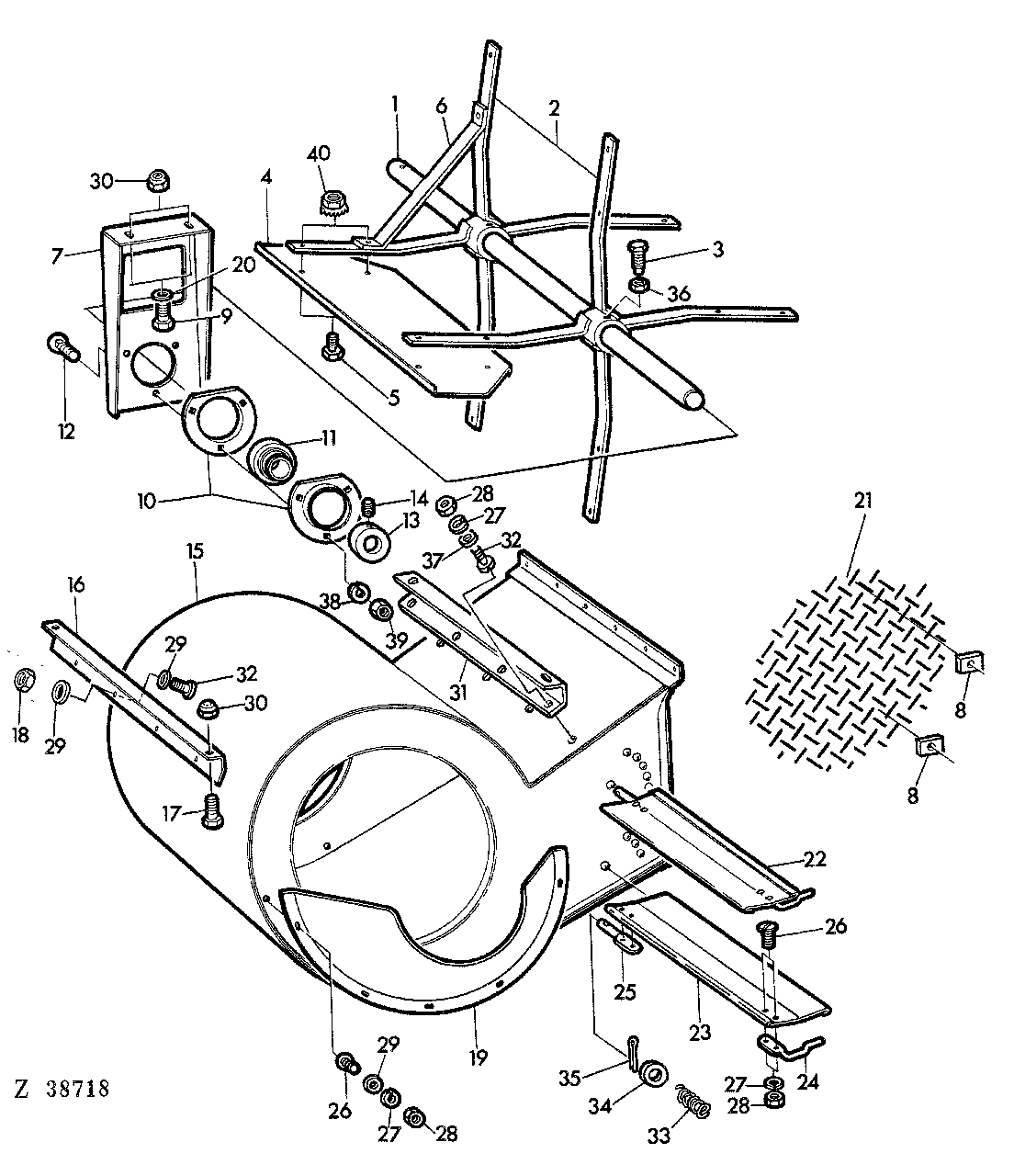

FAN HAUSING WITH SHAFT AND DEFLECTORS [02D02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z20161	1	SHAFT	-
2	AZ10075	2	ARM	-
3	22M7078	2	Set Screw	M10 X 35
4	Z20141	4	SHEET	-
5	19M7077	16	Cap Screw	M6 X 20
6	Z23545	8	BRACE	-
7	Z20163	2	HOLDER	-
8	Z23754	2	STRAP	-
9	19M7168	4	Cap Screw	M10 X 30
10	P47232	4	PRESSED FLANGED HOUSING	-
11	JD39105	2	BALL BEARING	-
12	03M7054	6	Bolt	M8 X 20
13	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 14
14	AZ19843	2	SET SCREW	KIT
15	AZ15572	1	HOUSING	-
16	Z26704	1	CHANNEL	-
17	19M7167	4	Cap Screw	M10 X 25
18	14M7165	4	Lock Nut	M6
19	Z20559	2	GUARD	-
20	24M7040	4	Washer	11 MM
21	AZ13345	1	GRILLE	LH
22	Z20150	1	DEFLECTOR	UP
23	Z20149	1	DEFLECTOR	LOW
24	Z20154	2	LEVER	-
25	Z27520	2	GUDGEON	-
26	21M7031	24	SCREW	M6 X 15
27	12M7012	1	LOCK WASHER	6 MM
28	14M7027	1	NUT	M6
29	24M7088	16	Washer	6,6 MM
30	14M7167	8	Lock Nut	M10
31	Z26705	1	CHANNEL	-
32	21M7087	8	BOLT	M6 X 12
33	L20507	2	Compression Spring	-
34	24M7028	2	Washer	10,5 MM
35	11M7011	2	COTTER PIN	3 X 15 MM
36	14M7152	3	Nut	M10
37	Z26250	4	Washer	-
38	12M7008	6	LOCK WASHER	8 MM
39	14M7029	6	Nut	M8
40	Z41039	1	LOCK NUT	-
