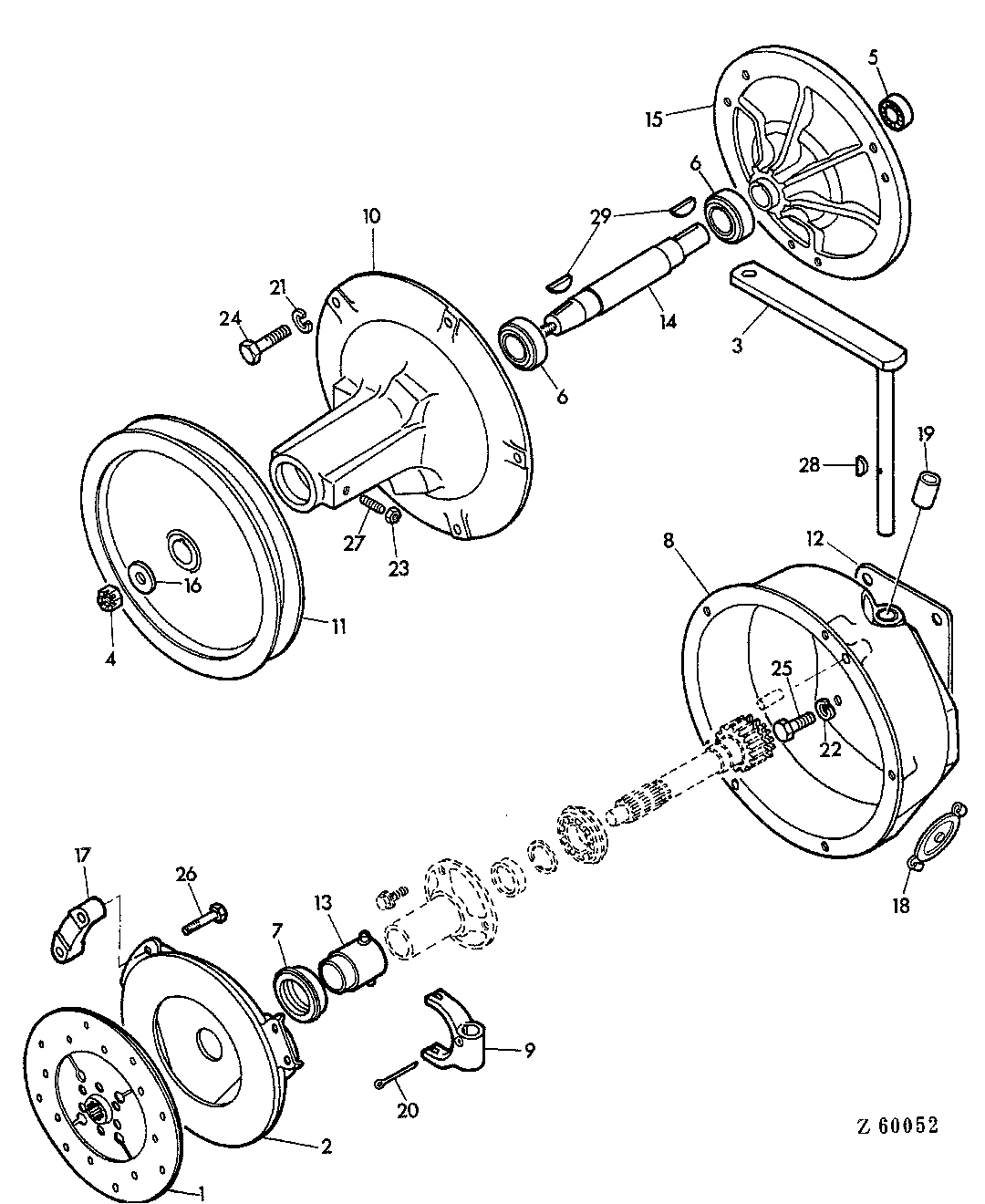

DRIVE SHEAVE, CLUTCH [01B08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ25131	1	CLUTCH DISK	(SUB FOR AH64100)
2	AH65440	1	CLUTCH PLATE	-
3	AZ17869	1	SHAFT	-
4	CM10111	1	LOCK NUT	-
5	JD8542	1	BALL BEARING	-
6	JD10089	2	BALL BEARING	(SUB FOR JD9301)
7	JD39117	1	THROW-OUT BEARING	-
8	Z10343	1	CASE	-
9	Z10344	1	FORK	-
10	Z10345	1	CASE	-
11	Z11075	1	PULLEY	(SUB FOR Z10783)
12	Z24569	1	GASKET	-
13	Z24595	1	HUB	-
14	Z32704	1	SHAFT	-
14	Z24597	1	SHAFT	-
14	Z24597	1	SHAFT	-
15	H10032	1	WHEEL	-
16	H20895	1	WASHER	-
17	H64056	3	SPACER	-
18	AL24554	1	PLUG	(SUB FOR T22569)
19	P47216	2	BUSHING	-
20	11H102	1	COTTER PIN	7/32" X 1-3/4"
21	12H11	5	Lock Washer	3/8"
22	12H13	4	LOCK WASHER	1/2"
23	14H338	2	NUT	1/4"
24	19H988	5	CAP SCREW	3/8" X 2-1/4"
25	19H1131	4	CAP SCREW	1/2" X 1-1/4"
26	19H1286	6	CAP SCREW	5/16" X 2"
27	22H902	2	SET SCREW	1/4" X 1"
28	26H20	1	Shaft Key	3/16" X 1"
29	26H41	2	SHAFT KEY	5/16" X 2-1/8"
