Открытый узел

DRIVE, CROSS-SHAKER [02C20]

DRIVE, CROSS-SHAKER [02C20]

DRIVE, CROSS-SHAKER [02C20]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

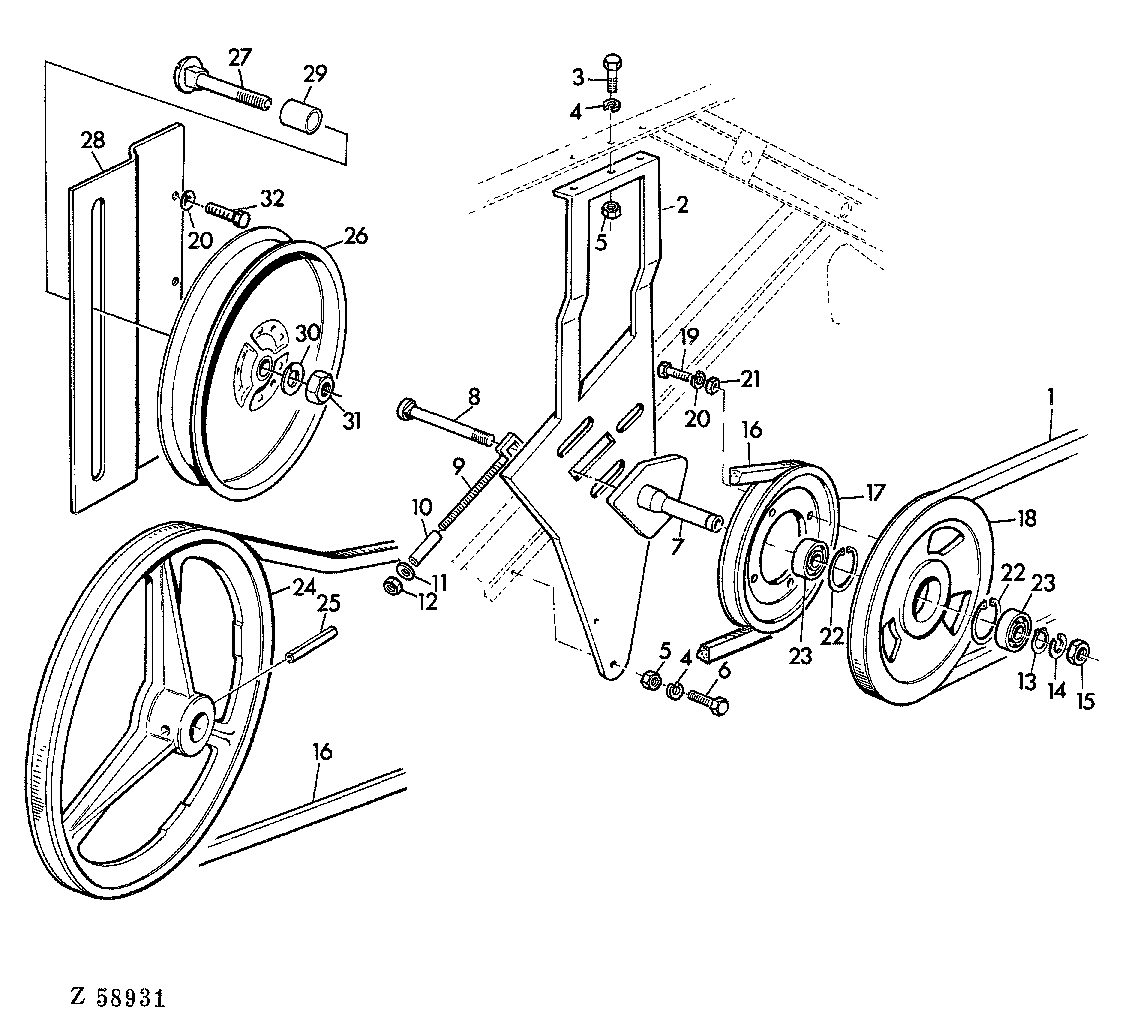

DRIVE, CROSS-SHAKER [02C20]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z25473	1	BELT	-
2	Z10233	1	TIGHTENER	-
3	19M7168	3	Cap Screw	M10 X 30
4	12M7013	4	LOCK WASHER	10 MM
5	14M7140	4	Nut	M10
6	19M7183	1	Cap Screw	M10 X 40
7	Z10232	1	SHAFT	-
8	Z25521	1	BOLT	-
9	AZ12117	1	EYEBOLT	-
10	Z23543	1	SLEEVE	-
11	24M7040	1	Washer	11 MM
12	14M7167	1	Lock Nut	M10
13	40M1831	1	Snap Ring	30 X 1,5 MM
14	24M7049	1	Washer	18 MM
15	14M7170	1	Lock Nut	M16
16	Z30920	1	V-BELT	-
17	Z10759	1	IDLER	-
18	Z10229	1	PULLEY	-
19	19M7163	4	Cap Screw	M8 X 25
20	12M7008	4	LOCK WASHER	8 MM
21	14M7029	4	Nut	M8
22	40M1868	2	Snap Ring	62 X 2 MM
23	JD30213	2	BALL BEARING	-
24	Z10753	1	PULLEY	-
25	34M7049	1	Spring Pin	8 X 50 MM
26	AN30569	1	IDLER	-
27	03M7078	1	BOLT	M16 X 75
28	Z30930	1	TIGHTENER	-
29	Z22659	1	SPACER	-
30	12M7017	1	LOCK WASHER	16 MM
31	14M7142	1	Nut	M16
32	19M7376	3	Cap Screw	M8 X 22
