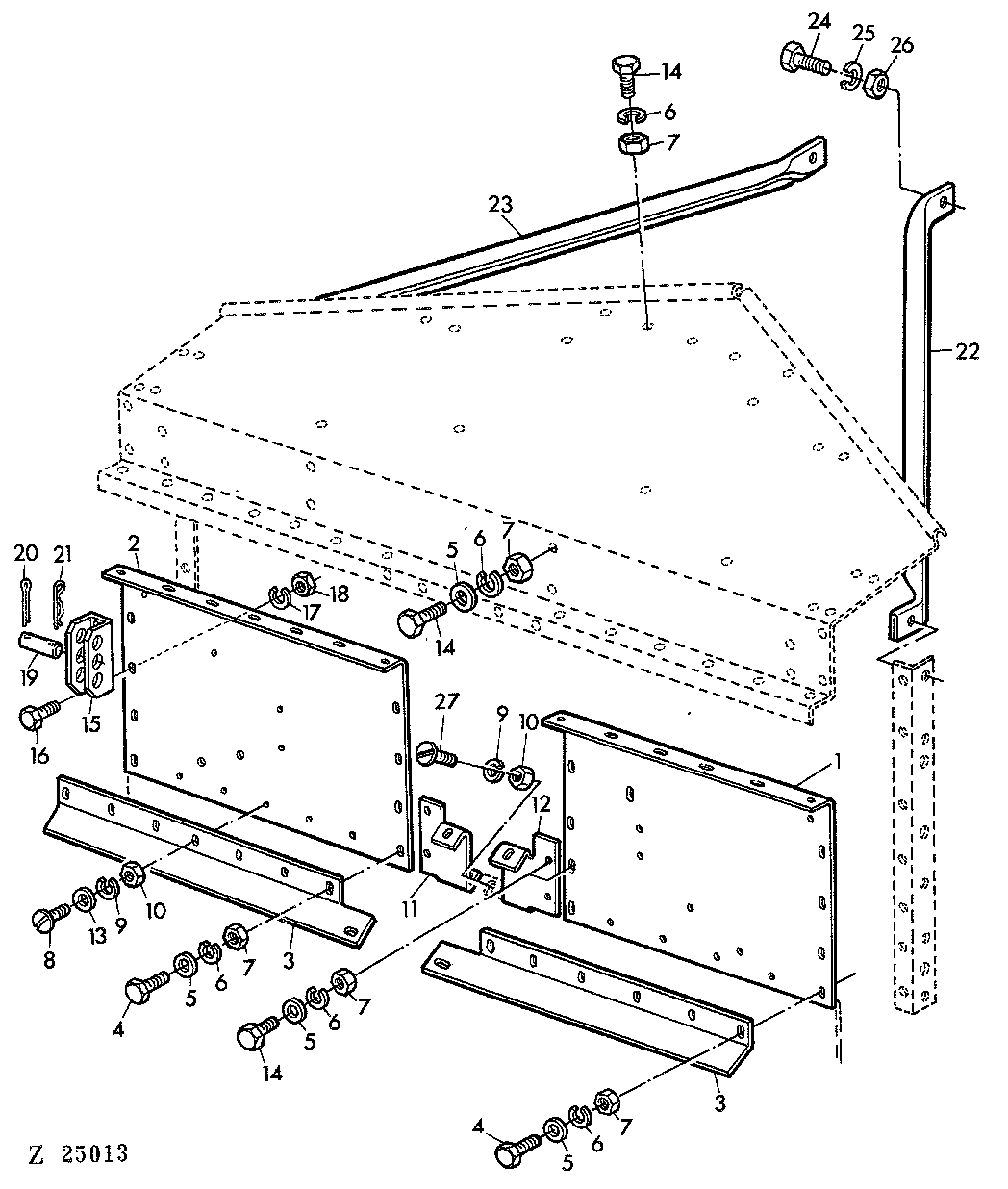

CUTTING PLATFORM BOTTOM - REAR SHEET [01H17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z21424	1	SHEET	8,5', LH
1	Z20371	1	SHEET	7'9", LH
1	Z21443	1	SHEET	10', LH
2	Z21425	1	SHEET	7'9", 8,5', RH
2	Z21444	1	SHEET	10', RH
3	Z26295	2	ANGLE	7'9", LH
3	Z26292	2	ANGLE	7'9", 8,5', RH
3	Z26293	2	ANGLE	8,5', LH
3	Z26291	2	ANGLE	10', LH
3	Z26290	2	ANGLE	10', RH
4	19M7284	4	Cap Screw	M8 X 18
5	24M7036	1	Washer	9 MM
6	12M7008	1	LOCK WASHER	8 MM
7	14M7029	1	Nut	M8
8	21M7031	1	SCREW	M6 X 15
9	12M7012	1	LOCK WASHER	6 MM
10	14M7027	1	NUT	M6
11	Z26898	1	HOLDER	RH
12	Z26899	1	HOLDER	LH
13	24M7088	1	Washer	6,6 MM
14	19M7162	1	Cap Screw	M8 X 15
15	Z20385	2	HOLDER	-
16	19M7166	4	Cap Screw	10 X 20 MM
17	12M7013	4	LOCK WASHER	10 MM
18	14M7140	4	Nut	M10
19	44M7002	2	PIN FASTENER	22 X 85 X 70 MM
20	11M7028	2	Cotter Pin	5 X 35 MM
21	L18955	2	Quick Lock Pin	-
22	Z20402	1	HOLDER	7'9", LH
22	Z21461	1	HOLDER	10', LH
22	Z21439	1	HOLDER	8,5', LH
23	Z21440	1	HOLDER	7'9", 8,5', RH
23	Z21462	1	HOLDER	10', RH
24	19M7387	2	Cap Screw	M12 X 40
25	12M7014	2	Lock Washer	12 MM
26	14M7031	2	Nut	M12
27	21M7085	1	SCREW	M6 X 20

CUTTING PLATFORM BOTTOM - REAR SHEET [01H17]
