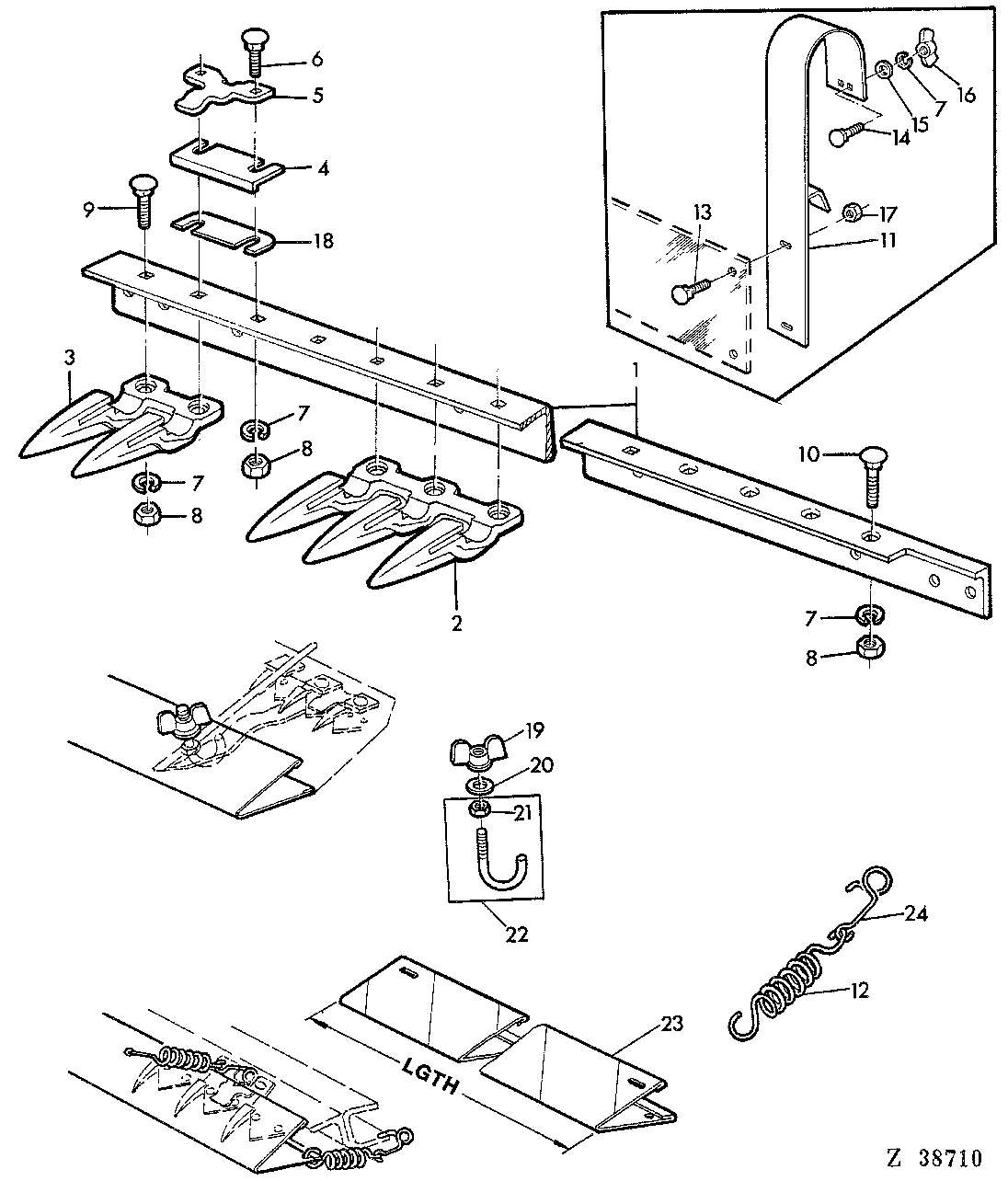

CUTTER BAR (CUTTING PLATFORM) [01H05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z36168	1	CUTTERBAR	8,5' (SUB FOR Z21428)
1	Z36169	1	CUTTERBAR	10' (SUB FOR Z21447)
1	Z36167	1	CUTTERBAR	7'9" (SUB FOR Z24323)
2	H25603	1	KNIFE GUARD	-
3	Z11228	1	KNIFE GUARD	(SUB FOR H61954)
4	Z32049	1	WEAR PLATE	(SUB FOR L19971)
5	Z10417	1	HOLD-DOWN CLIP	-
6	03M7087	1	BOLT	M10 X 38
7	12M7013	1	LOCK WASHER	10 MM
8	14M7140	1	Nut	M10
9	03M7086	1	BOLT	M10 X 30
10	03M7085	3	Bolt	M10 X 30
11	AZ20792	2	BRACKET	-
12	Z25462	1	Extension Spring	-
13	03M7091	4	Bolt	M6 X 40
14	03M7098	4	Bolt	M10 X 35
15	E12817	4	WASHER	-
16	14M7025	4	Wing Nut	M10
17	14M7027	4	NUT	M6
18	Z25258	1	Guide	-
19	Z20285	1	WING NUT	8 MM
20	24M7024	1	Washer	9,5 MM
21	14M7029	1	Nut	M8
22	AZ30553	1	HOOK BOLT	-
23	AZ32427	1	GUARD	(A) 8,5', LGTH = 2535 MM (SUB FOR Z41001)
23	AZ32432	1	GUARD	(A) 10', LGTH = 2992 MM (SUB FOR Z41002)
24	Z32078	1	Holder	-
