Открытый узел

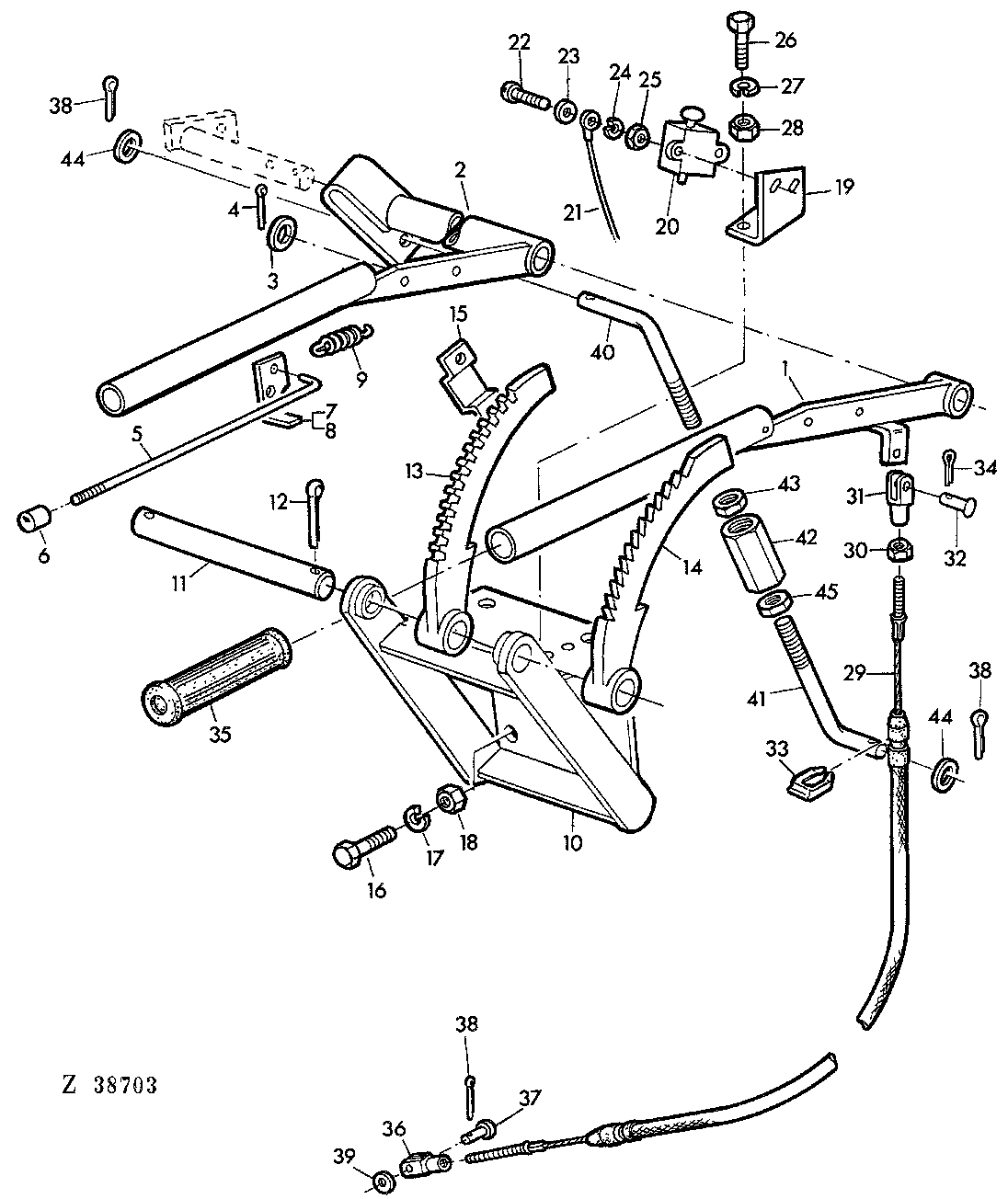

CONCAVE AND HAND BRAKE LEVER [01C22]

CONCAVE AND HAND BRAKE LEVER [01C22]

CONCAVE AND HAND BRAKE LEVER [01C22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CONCAVE AND HAND BRAKE LEVER [01C22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ18548	1	HANDBRAKE	-
2	AZ18554	1	LEVER	-
3	24M7040	2	Washer	11 MM
4	11M7014	2	COTTER PIN	3 X 25 MM
5	Z21822	2	HOOK BOLT	-
6	Z21823	2	KNOB	-
7	Z21833	1	LATCH	(A)
8	Z21834	1	LATCH	-
9	Z21613	2	EXTENSION SPRING	-
10	AZ27537	1	BRACKET	(SUB FOR Z10752)
11	Z29953	1	PIN FASTENER	-
12	11M7023	2	Cotter Pin	4 X 35 MM
13	Z11323	1	SECTOR	(SUB FOR Z10248)
14	Z11324	1	SECTOR	(SUB FOR Z10674)
15	Z29945	1	BRACKET	-
16	19M7163	3	Cap Screw	M8 X 25
17	12M7008	5	LOCK WASHER	8 MM
18	14M7029	5	Nut	M8
19	Z29946	1	PLATE	-
20	AL11174	1	SWITCH	-
21	AZ10902	1	WIRING LEAD	-
22	21M7135	2	SCREW	M4 X 25
23	24M7117	2	Washer	4 MM
24	12M7031	2	Lock Washer	4 MM
25	14M7139	2	Nut	M4
26	19M7375	6	CAP SCREW	M6 X 18
27	12M7012	7	LOCK WASHER	6 MM
28	14M7027	9	NUT	M6
29	AZ18552	1	PUSH PULL CABLE	-
29	AZ18552	1	PUSH PULL CABLE	-
29	AZ21332	1	PUSH PULL CABLE	-
30	14M7140	3	Nut	M10
31	Z24492	1	YOKE	10 X 40 MM
32	Z24484	1	PIN FASTENER	-
33	Z29162	2	CLAMP	-
34	11M7011	1	COTTER PIN	3 X 15 MM
35	Z26791	2	Handle	-
36	54M4422	1	Yoke	10 X 40 MM
37	Z24487	1	Pin Fastener	-
38	11M7019	3	COTTER PIN	4 X 20 MM
39	24M7106	1	Washer	10 MM
40	Z21906	1	HOOK BOLT	(A)
41	Z21905	1	HOOK BOLT	(B)
42	99M3833	1	TURNBUCKLE	12 MM
43	14M7031	1	Nut	(A) M12
44	24M7043	2	Washer	12 MM
45	14M7146	1	Nut	(B) M12
