Открытый узел

BEARING ARM WITH SHAFT [01I11]

BEARING ARM WITH SHAFT [01I11]

BEARING ARM WITH SHAFT [01I11]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

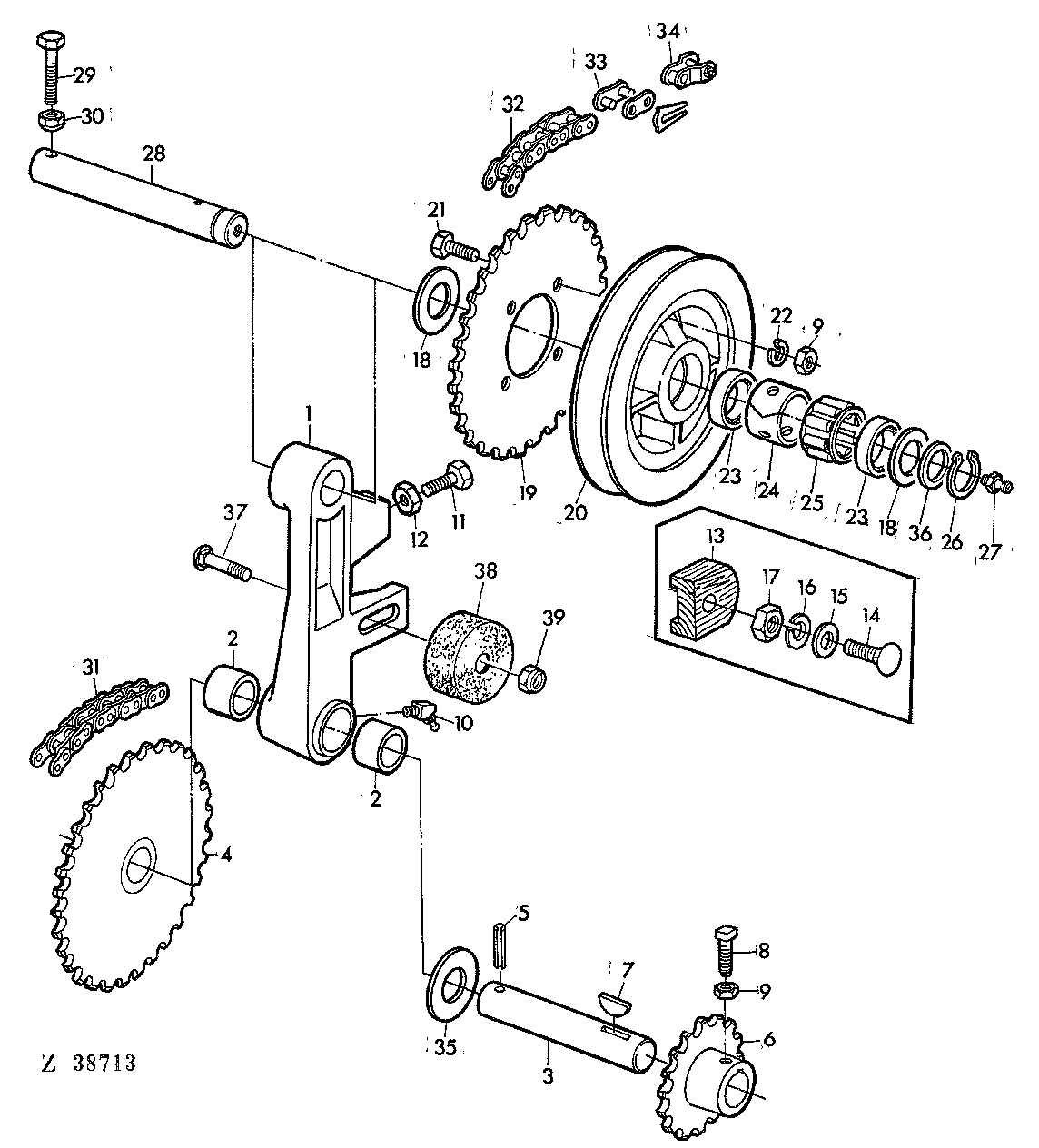

BEARING ARM WITH SHAFT [01I11]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ10238	1	HOLDER	-
2	Z20414	2	BUSHING	-
3	Z20462	1	SHAFT	-
4	AZ10224	1	CHAIN SPROCKET	Z = 42
5	34M7042	1	Spring Pin	6 X 40 MM
6	Z20101	1	CHAIN SPROCKET	Z = 13
6	Z20100	1	CHAIN SPROCKET	Z = 21
7	26M6732	1	SHAFT KEY	6 X 11 MM
8	Z32432	1	SET SCREW	8 X 20 MM (SUB FOR Z25976)
9	14M7029	5	Nut	M8
10	58M5632	1	Lubrication Fitting	6 MM
11	19M7387	1	Cap Screw	M12 X 40
12	14M7031	1	Nut	M12
13	Z27775	1	TIGHTENER	(SUB FOR Z20418)
14	03M7079	1	Bolt	M10 X 55
15	24M7040	1	Washer	11 MM
16	12M7013	1	LOCK WASHER	10 MM
17	14M7140	1	Nut	M10
18	Z26245	2	WASHER	(SUB FOR L19970)
19	Z20463	1	CHAIN SPROCKET	Z = 42
20	Z10105	1	PULLEY	-
21	19M7163	4	Cap Screw	M8 X 25
22	12M7008	4	LOCK WASHER	8 MM
23	AZ12150	2	SEAL	-
24	JD37523	1	BEARING RACE	-
25	JD37349	1	NEEDLE BEARING	-
26	40M1828	1	Snap Ring	25 X 1,2 MM
27	58M5573	1	Lubrication Fitting	6 MM
28	Z20461	1	SHAFT	-
29	19M7274	1	Cap Screw	M8 X 70
30	14M7166	1	Lock Nut	M8
31	AZ10252	1	LINK CHAIN	L = 64
32	AZ10253	1	LINK CHAIN	L = 52
33	AL14207	1	CHAIN LINK	-
34	AZ12881	1	LINK	-
35	Z26241	1	WASHER	(SUB FOR L19380)
36	Z24651	1	WASHER	(SUB FOR L19223)
37	03M7073	1	Bolt	M10 X 60
38	Z41483	1	TIGHTENER	(SUB FOR Z27775)
39	14M7167	1	Lock Nut	M10
