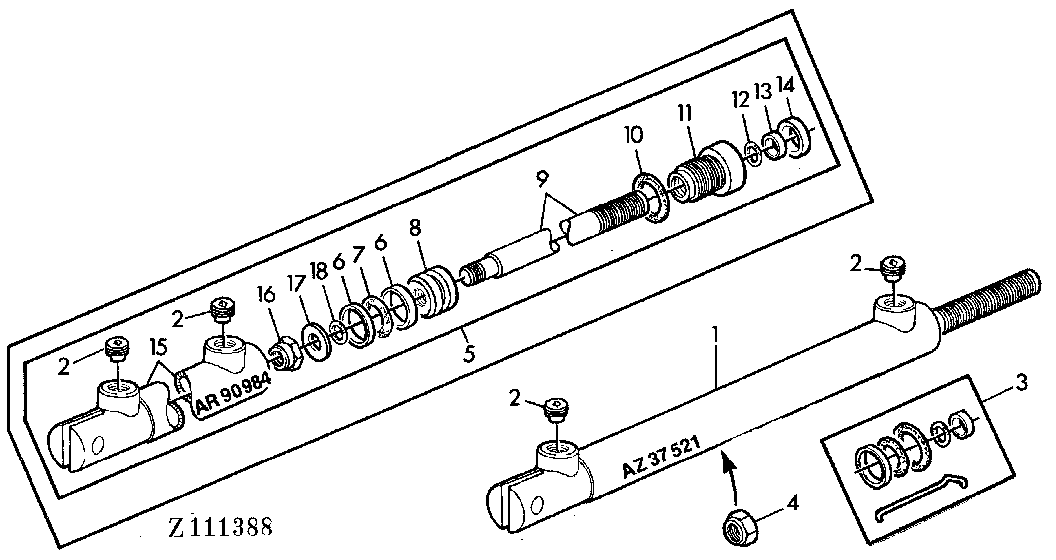

VARIABLE GROUND SPEED DRIVE CYLINDER [02B22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ42359	1	HYDRAULIC CYLINDER	(SUB FOR AZ37521)
1	AZ37521	1	HYDRAULIC CYLINDER	(SUB FOR AR90984)
2	Z32156	2	ORIFICE	ID = 0,8 MM (ORD Z42512)
2	Z42512	2	APERTURE	ID = 0,5 MM
2	Z53327	2	APERTURE	(FOR AZ42359)
3	AZ37816	1	SEAL KIT	KIT (FOR AZ37521)
4	Z47520	1	LOCK NUT	-
5	AR90984	1	HYDRAULIC CYLINDER	(ORD AZ37521)
6	-	2	Part 9	(ORD AZ37831)
7	-	1	Part 10	(ORD AZ37831)
8	-	1	Part 11	NSEP (ORD AZ37521)
9	-	1	Part 12	NSEP (ORD AZ37521)
10	-	1	Part 13	(ORD AZ37831)
11	-	1	Part 14	NSEP (ORD AZ37521)
12	-	1	Part 15	(ORD AZ37831)
13	-	1	Part 16	(ORD AZ37831)
14	-	1	Part 17	(ORD AZ37831)
15	AR90994	1	HYDRAULIC CYLINDER BARREL	NSEP (ORD AZ37521)
16	R69692	1	LOCK NUT	-
17	24M3739	1	Washer	8 X 16 X 2 MM
18	-	1	Part 21	(ORD AZ37831)
19	AZ37831	1	GASKET KIT	KIT, INCL KEYS 6,7,10,12-14,18 (FOR AR90984)
20	AZ42360	1	SEAL KIT	(FOR AZ42359)
