Открытый узел

UNLOADING AUGER [03G21]

UNLOADING AUGER [03G21]

UNLOADING AUGER [03G21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

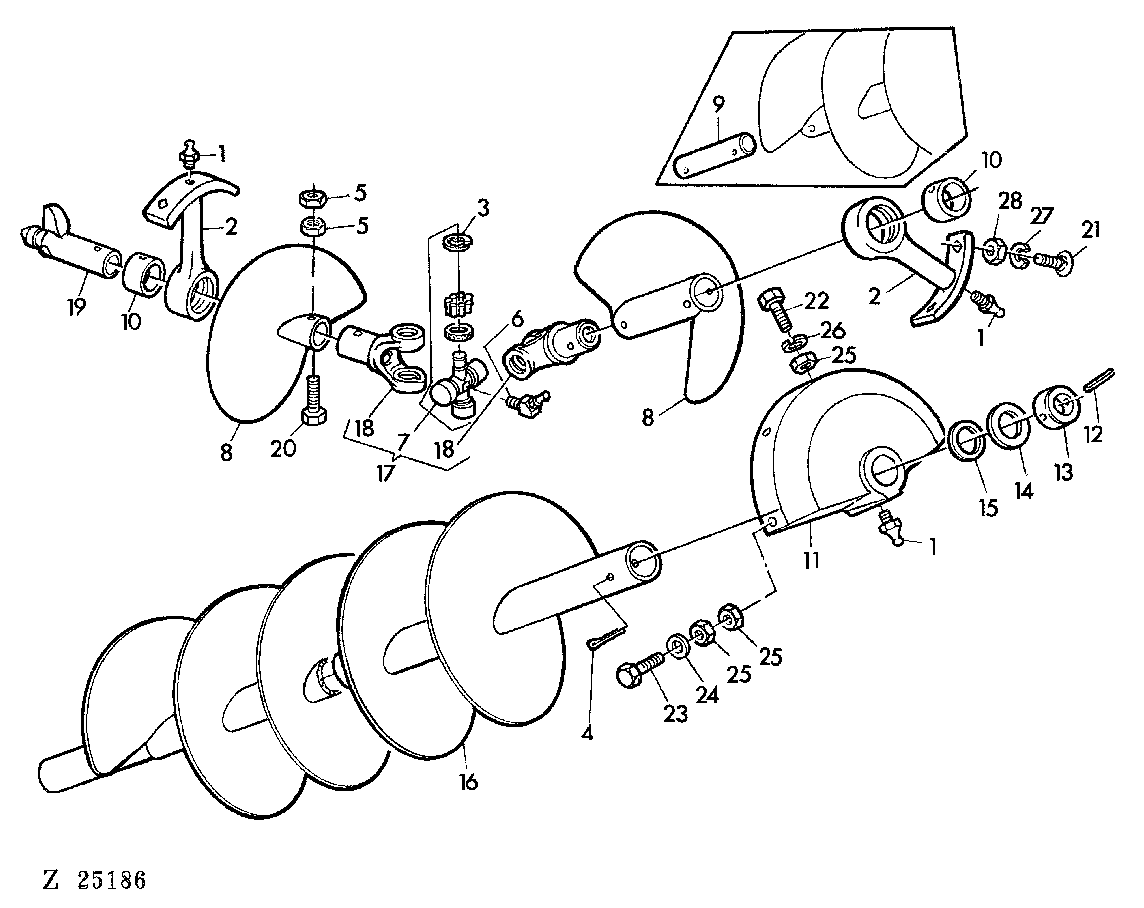

UNLOADING AUGER [03G21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	58M5574	3	Lubrication Fitting	-
2	AZ10538	2	BRACKET	ASSY, INCL KEY 10
3	L23948	4	SNAP RING	-
4	11M7041	1	COTTER PIN	8 X 60 MM
5	14M7167	6	Lock Nut	M10
6	58M5577	1	Lubrication Fitting	-
7	AL20182	1	CROSS AND BEARING ASSEMBLY	ASSY
8	AZ15687	2	FLIGHT	(ORD AZ28801, (4) 14M7167, (2) 19M7180)
8	AZ28801	2	FLIGHT	-
9	Z30254	1	PIN	AR
10	Z21055	2	BUSHING	-
11	Z10120	1	BRACKET	-
12	34M7049	1	Spring Pin	8 X 50 MM
13	Z26153	1	LOCKING COLLAR	-
14	Z21067	1	WASHER	-
15	L18453	1	WASHER	-
16	AZ28802	1	AUGER	-
16	AZ23292	1	AUGER	LGTH = 1813 MM (71.38") (ORD AZ28802, 19M7180, (2) 14M7167) (SUB FOR AZ18791)
17	AZ10485	1	UNIVERSAL JOINT	ASSY, INCL KEYS 7,18 (ORD AZ28803, (4) 14M7167, (2) 19M7180)
17	AZ28869	1	UNIVERSAL JOINT	-
18	Z10121	2	YOKE, WITH SHAFT	(ORD Z11263, (2) 14M7167, 19M7180)
18	Z11263	2	UNIVERSAL JOINT YOKE	-
19	AZ10492	1	DRIVER	(ORD AZ28808, (2) 14M7167, 19M7180)
19	AZ28808	1	DRIVER	-
19	Z10374	1	DRIVER	(ORD Z11262, (2) 14M7167, 19M7180)
19	Z11262	1	DRIVER	-
20	19M7180	6	Cap Screw	M10 X 45
21	03M7017	4	Bolt	M10 X 25
22	19M7077	3	Cap Screw	M6 X 20
23	19M7160	2	Cap Screw	M6 X 30
24	24M7088	2	Washer	6,6 MM
25	14M7009	7	Nut	M6
26	12M7012	3	LOCK WASHER	6 MM
27	12M7013	4	LOCK WASHER	10 MM
28	14M7140	4	Nut	M10
