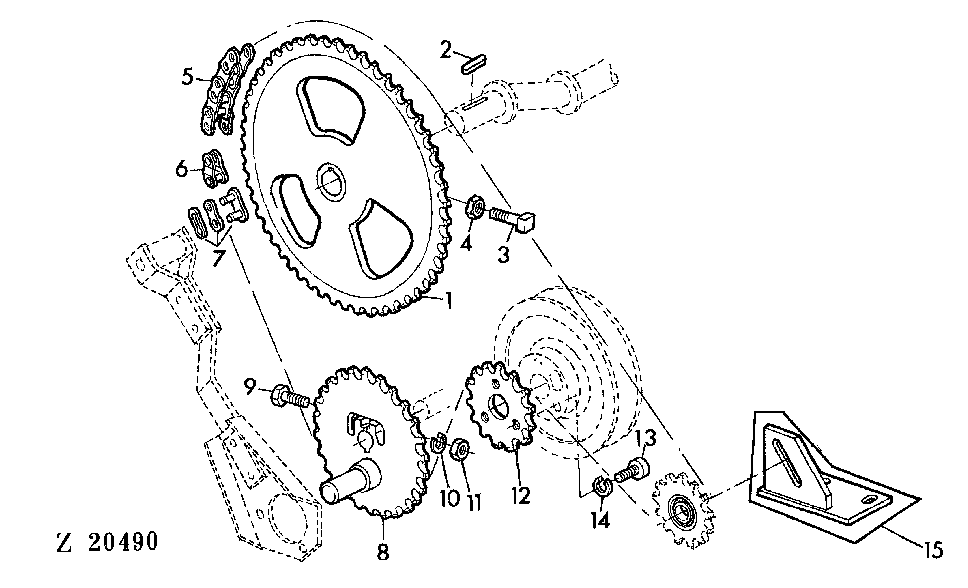

STRAW WALKER AND LOWER CHAFFER BOARD DRIVE [03D18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10024	1	CHAIN SPROCKET	Z = 63
2	49M4836	1	Shaft Key	8 X 7 X 45 MM
3	Z32433	2	SET SCREW	10 X 30 MM
4	14M7152	2	Nut	SP, 10 MM
5	AZ10279	1	LINK CHAIN	L = 122, ASSY, INCL KEYS 6,7
6	AZ12882	1	LINK	(SUB FOR AL15477)
7	AL14209	1	LINK	-
8	Z11379	1	CRANK	Z = 33
9	19M7287	1	CAP SCREW	M10 X 50
10	12M7013	1	LOCK WASHER	10 MM
11	14M7140	3	Nut	M10
12	Z30028	1	CHAIN SPROCKET	Z = 16
13	19M7555	3	Screw	M8 X 30
14	12M7008	3	LOCK WASHER	8 MM
15	AZ23867	1	BRACKET	-

STRAW WALKER AND LOWER CHAFFER BOARD DRIVE [03D18]
