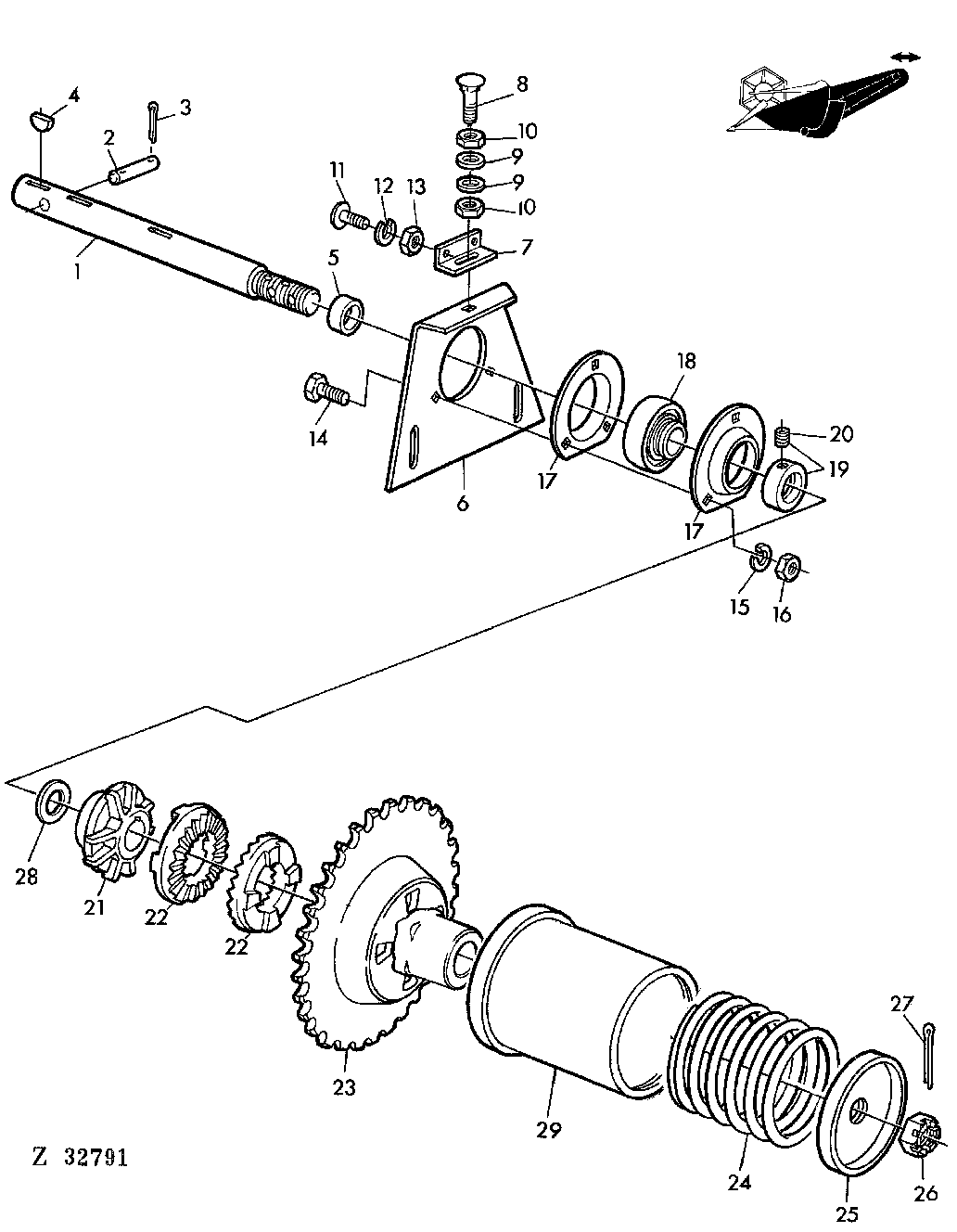

SLIP CLUTCH FOR CUTTING PLATFORM AUGER [02J01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z21484	1	SHAFT	-
2	44M6728	1	PIN FASTENER	10 X 65 X 55 MM
3	11M7011	2	COTTER PIN	3 X 15 MM
4	26M4228	3	Shaft Key	8 X 11 MM
5	Z21499	1	SPACER	-
6	Z25699	1	ADJUSTER	-
7	Z25698	1	HOLDER	-
8	03M7123	1	BOLT	M10 X 110
9	24M7040	2	Washer	11 MM
10	14M7140	2	Nut	M10
11	21M7160	2	BOLT	M8 X 18
12	12M7008	2	LOCK WASHER	8 MM
13	14M7029	2	Nut	M8
14	19M7166	3	Cap Screw	M10 X 20
15	12M7013	3	LOCK WASHER	10 MM
16	14M7140	3	Nut	M10
17	Z38395	2	PRESSED FLANGED HOUSING	(SUB FOR P45502)
18	JD39103	1	BALL BEARING	-
19	AZ10045	1	Eccentric Locking Collar	-
20	AZ19844	1	SET SCREW	KIT
21	Z10067	1	DRIVER	-
22	Z699H	2	SLIP CLUTCH	-
23	Z10401	1	CHAIN SPROCKET	Z = 40
23	Z10400	1	CHAIN SPROCKET	Z = 52
24	Z26525	1	SPRING	-
25	AZ16277	1	THRUST WASHER	-
26	14M7189	1	Nut	M24
27	11M7039	1	COTTER PIN	6 X 50 MM
28	Z26248	1	WASHER	30,5 MM
29	AZ16245	1	GUARD	-
