Открытый узел

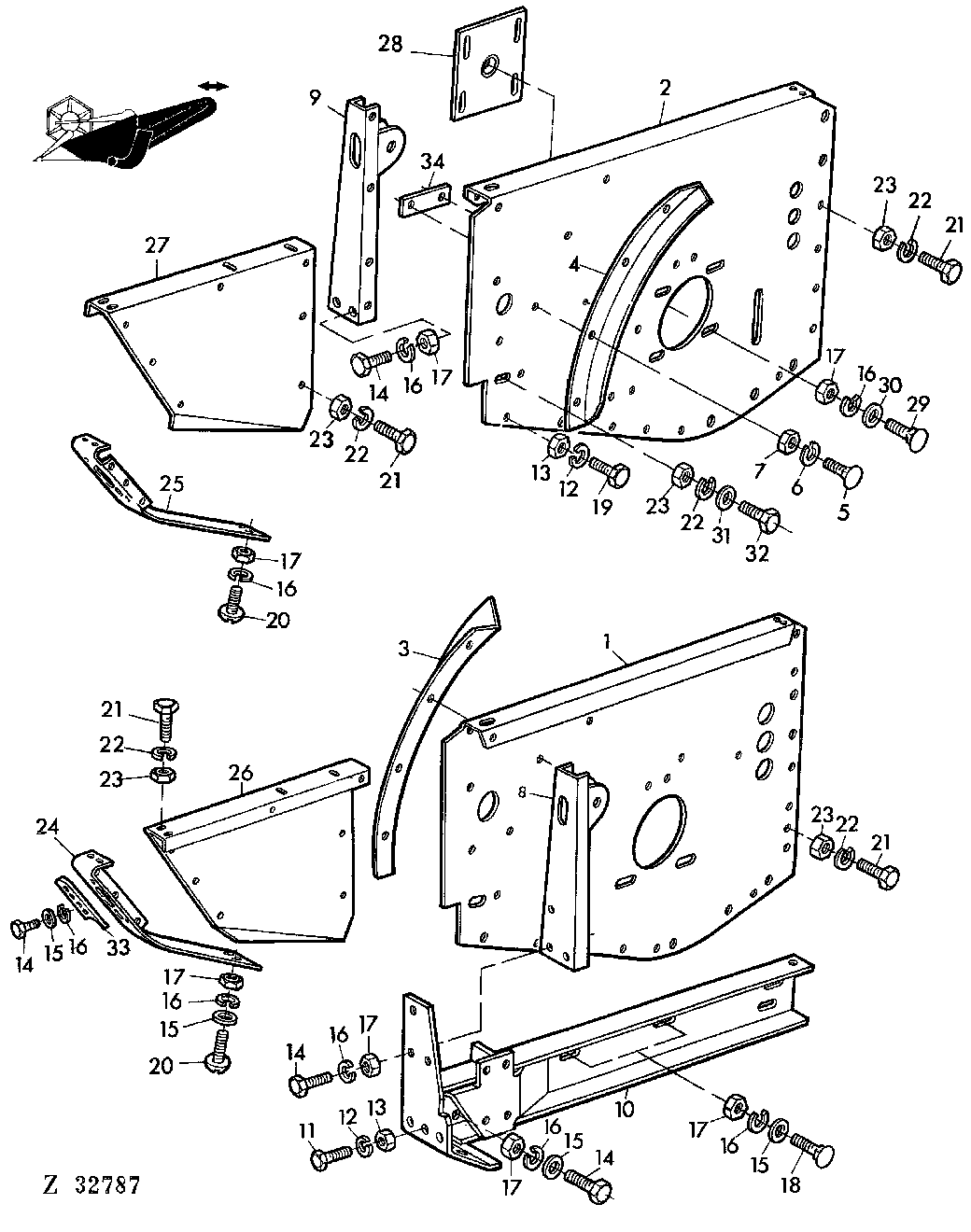

SIDE PANELS [02I16]

SIDE PANELS [02I16]

SIDE PANELS [02I16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SIDE PANELS [02I16]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z26496	1	SIDE WALL	LH
2	Z26495	1	SIDE WALL	RH
3	Z20383	1	DEFLECTOR	LH
4	Z20384	1	DEFLECTOR	RH
5	21M7087	8	BOLT	M6 X 12
6	12M7012	8	LOCK WASHER	6 MM
7	14M7027	8	NUT	M6
8	AZ10204	1	BRACE	LH
9	AZ10205	1	BRACE	RH
10	AZ14730	1	BRACKET	-
11	19M7285	3	Cap Screw	M12 X 30
12	12M7014	6	Lock Washer	12 MM
13	14M7031	6	Nut	M12
14	19M7166	11	Cap Screw	M10 X 20
15	24M7040	11	Washer	11 MM
16	12M7013	22	LOCK WASHER	10 MM
17	14M7140	20	Nut	M10
18	03M7017	2	Bolt	M10 X 25
19	19M7268	3	Cap Screw	M12 X 25
20	21M7190	5	SCREW	M10 X 25
21	19M7162	34	Cap Screw	M8 X 15
22	12M7008	36	LOCK WASHER	8 MM
23	14M7029	13	Nut	M8
24	Z21497	1	LANDSIDE HEEL	LH
25	Z21498	1	LANDSIDE HEEL	RH
26	Z27412	1	SIDE WALL	LH
27	Z27411	1	SIDE WALL	RH
28	AZ14716	1	ADJUSTER	-
29	03M7084	4	BOLT	M10 X 25
30	24M7042	4	Washer	11,5 MM
31	Z26240	2	WASHER	(SUB FOR L19388)
32	19M7163	2	Cap Screw	M8 X 25
33	Z25953	1	PLATE	-
34	Z26231	1	PLATE	-
