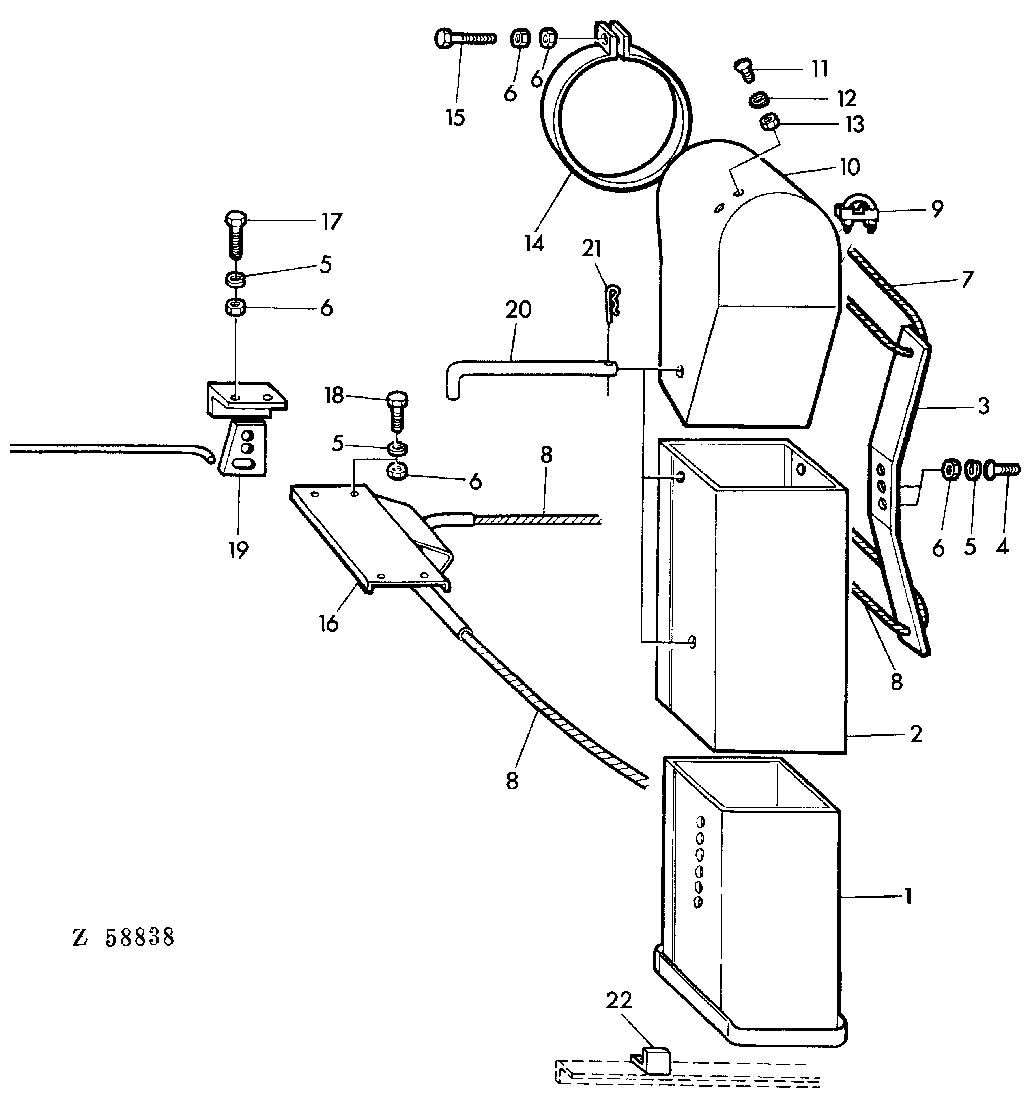

SACK FILLING DEVICE ON GRAIN TANK UNLOADING AUGER [03H01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ12695	1	ACTUATOR	-
2	AZ12696	1	PIPE	-
3	Z22875	1	LEVER	-
4	21M7096	2	Bolt	M8 X 25
5	12M7008	2	LOCK WASHER	8 MM
6	14M7029	1	Nut	M8
7	Z22885	1	CABLE	-
8	Z22884	1	ROPE	-
9	AZ12826	8	CLAMP	3 MM
10	AZ12694	1	CASE	-
11	21M7144	2	Screw	M6 X 10
12	12M7012	2	LOCK WASHER	6 MM
13	14M7027	2	NUT	M6
14	Z22864	1	CLAMP	-
15	19M7378	1	Cap Screw	M8 X 45
16	AZ12678	1	GUIDE	-
17	19M7288	2	Cap Screw	M8 X 30
18	19M7163	2	Cap Screw	M8 X 25
19	Z22865	1	HOLDER	-
20	Z27428	2	PIN FASTENER	-
21	L12621	2	SPRING LOCKING PIN	-
22	Z21517	2	HOLDER	-

SACK FILLING DEVICE ON GRAIN TANK UNLOADING AUGER [03H01]
