Открытый узел

LOWER CHAFFER ROARD [03E05]

LOWER CHAFFER ROARD [03E05]

LOWER CHAFFER ROARD [03E05]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

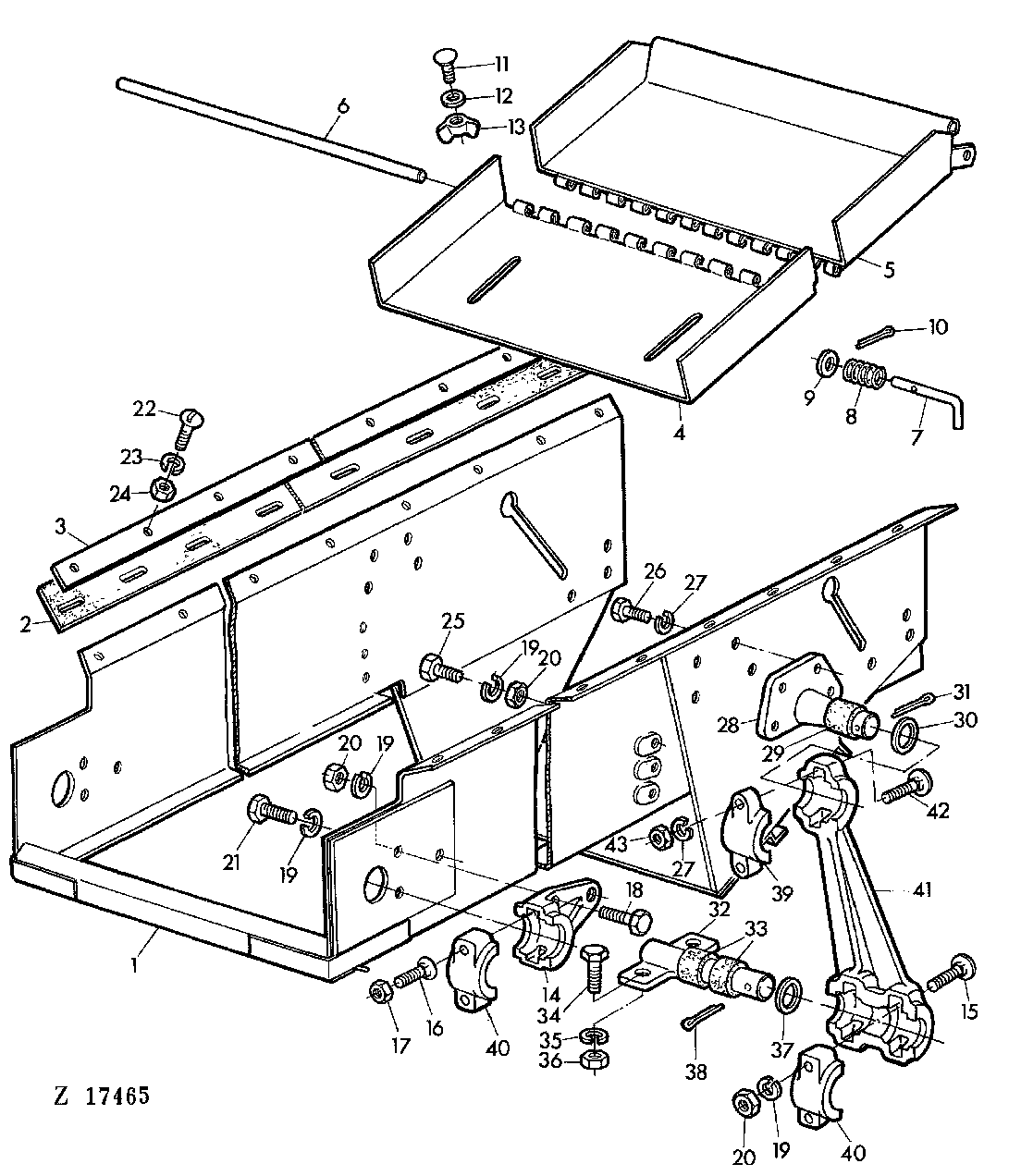

LOWER CHAFFER ROARD [03E05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ22804	1	COMBINE SHOE	-
1	AZ13646	1	COMBINE SHOE	-
2	Z33945	2	GASKET	-
2	Z20261	2	GASKET	-
3	Z20259	2	REINFORCEMENT	-
3	Z33933	2	Sheet	-
4	AZ13647	1	EXTENSION	-
4	AZ13652	1	EXTENSION	-
5	AZ20966	1	EXTENSION	-
5	AZ20967	1	DOOR	-
6	Z20276	1	PIN	-
7	Z36530	2	Pin Fastener	(SUB FOR Z20274)
8	Z20127	2	Compression Spring	(SUB FOR Z23940)
9	24M7096	2	Washer	10,5 MM
10	11M7013	2	COTTER PIN	3 X 20 MM
11	03M7128	2	Bolt	M8 X 20
12	24M7036	2	Washer	9 MM
13	Z20285	2	WING NUT	-
14	Z10008	2	HANGER	-
15	03M7079	4	Bolt	M10 X 55
15	19M7156	4	Cap Screw	M10 X 60
16	03M7059	4	BOLT	M10 X 60
17	14M7167	4	Lock Nut	M10
18	19M7167	4	Cap Screw	M10 X 25
19	12M7013	1	LOCK WASHER	10 MM
20	14M7140	10	Nut	M10
21	19M7379	2	CAP SCREW	M10 X 15
22	21M7031	28	SCREW	M6 X 15
23	12M7012	28	LOCK WASHER	6 MM
24	14M7027	28	NUT	M6
25	19M7166	2	Cap Screw	M10 X 20
26	19M7297	2	Cap Screw	M8 X 12
27	12M7008	6	LOCK WASHER	8 MM
28	AZ19242	2	SHAFT	ASSY, INCL KEY 29
29	P42100	2	BUSHING	-
30	24M7049	2	Washer	18 MM
31	11M7020	2	COTTER PIN	4 X 25 MM
32	AZ19244	2	SHAFT	ASSY, INCL KEY 33
32	AZ23183	2	SHAFT	ASSY, INCL KEY 33
33	P49545	4	Bushing	-
34	19M7285	4	Cap Screw	M12 X 30
35	12M7014	4	Lock Washer	12 MM
36	14M7031	4	Nut	M12
37	24M7091	2	Washer	26 MM
38	11M7027	2	Cotter Pin	5 X 30 MM
38	11M7028	2	Cotter Pin	5 X 35 MM
39	PK1043H	2	HOUSING	UP
40	PK1931H	6	HOUSING	LOW
41	Z10004	2	HANGER	-
41	Z21640	2	HANGER	-
42	03M7072	4	Bolt	M8 X 40
43	14M7029	4	Nut	M8
