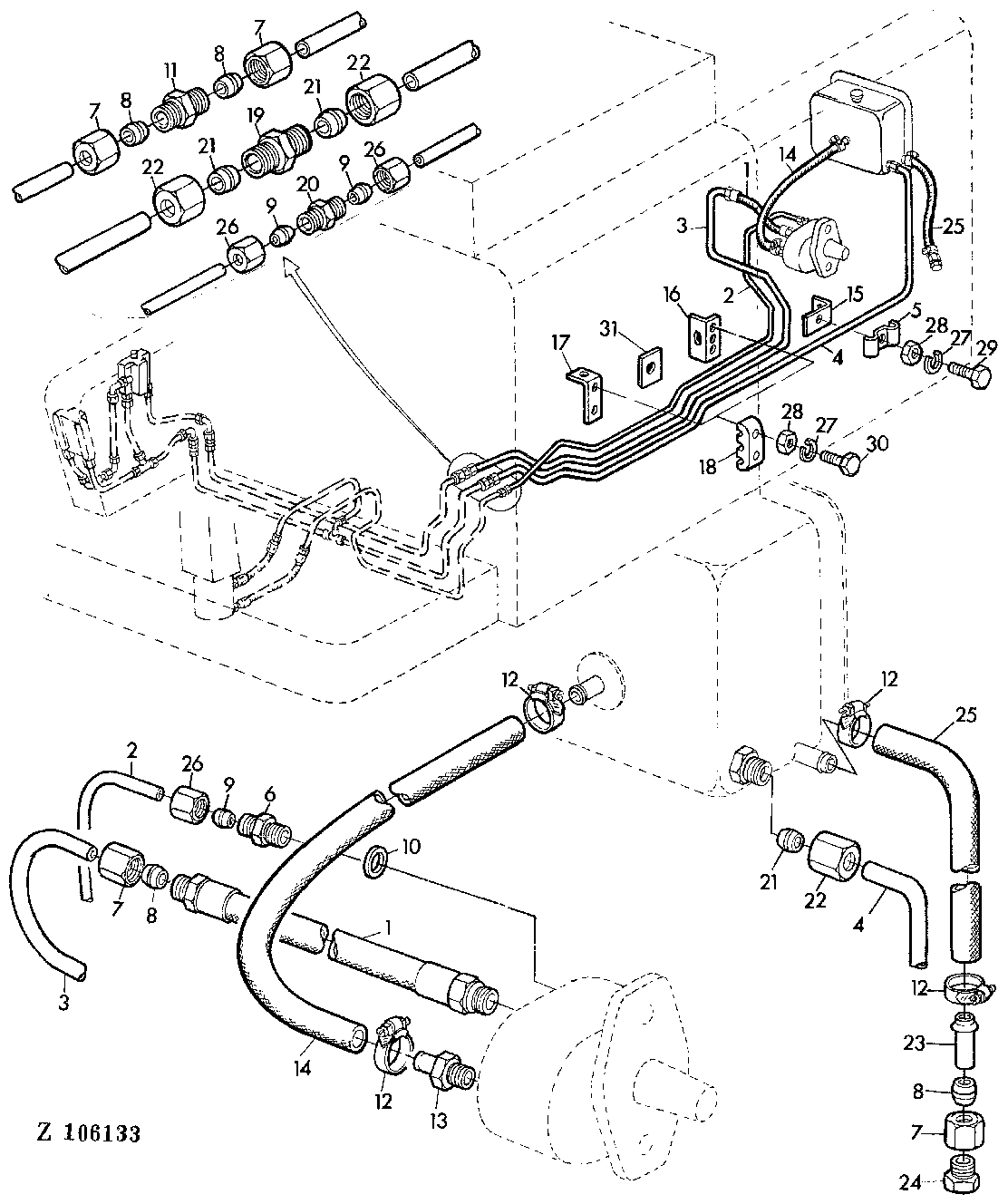

HYDRAULIC LINES,PUMP TO SELECTIVE CONTROL VALVE [02C05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ16272	1	HYDRAULIC HOSE	-
2	AZ22131	1	OIL LINE	INCL KEYS 9,26
3	AZ22133	1	OIL LINE	INCL KEYS 7,8
4	AZ23102	1	OIL LINE	INCL KEYS 21,22
4	AZ22237	1	OIL LINE	INCL KEYS 21,22
5	Z22061	1	CLAMP	-
6	Z32970	1	ADAPTER	-
7	Z32973	1	TUBE NUT	-
8	Z32993	1	SLEEVE FITTING	-
9	Z32995	1	SLEEVE FITTING	-
10	R26375	1	O-Ring	(SUB FOR Z22678)
11	Z32979	1	UNION FITTING	-
12	Z26822	4	CLAMP	-
13	Z26824	1	FITTING	-
14	Z32843	1	HOSE	-
15	Z27437	1	ANGLE	-
16	Z44181	1	ANGLE	(SUB FOR Z27447)
17	Z27448	1	ANGLE	-
18	Z27449	1	CLAMP	-
19	Z32982	1	UNION FITTING	-
20	Z32978	1	UNION FITTING	-
21	Z32992	1	SLEEVE FITTING	-
22	Z32972	1	TUBE NUT	-
23	Z28154	1	PIPE	-
24	Z28155	1	PIPE PLUG	-
25	Z46100	1	HOSE	(SUB FOR Z28156)
26	Z32974	1	TUBE NUT	-
27	12M7012	1	LOCK WASHER	6 MM
28	14M7027	1	NUT	M6
29	19M7077	1	Cap Screw	M6 X 20
30	19M7299	2	Cap Screw	M6 X 45
31	Z27452	1	STRAP	-

HYDRAULIC LINES,PUMP TO SELECTIVE CONTROL VALVE [02C05]
