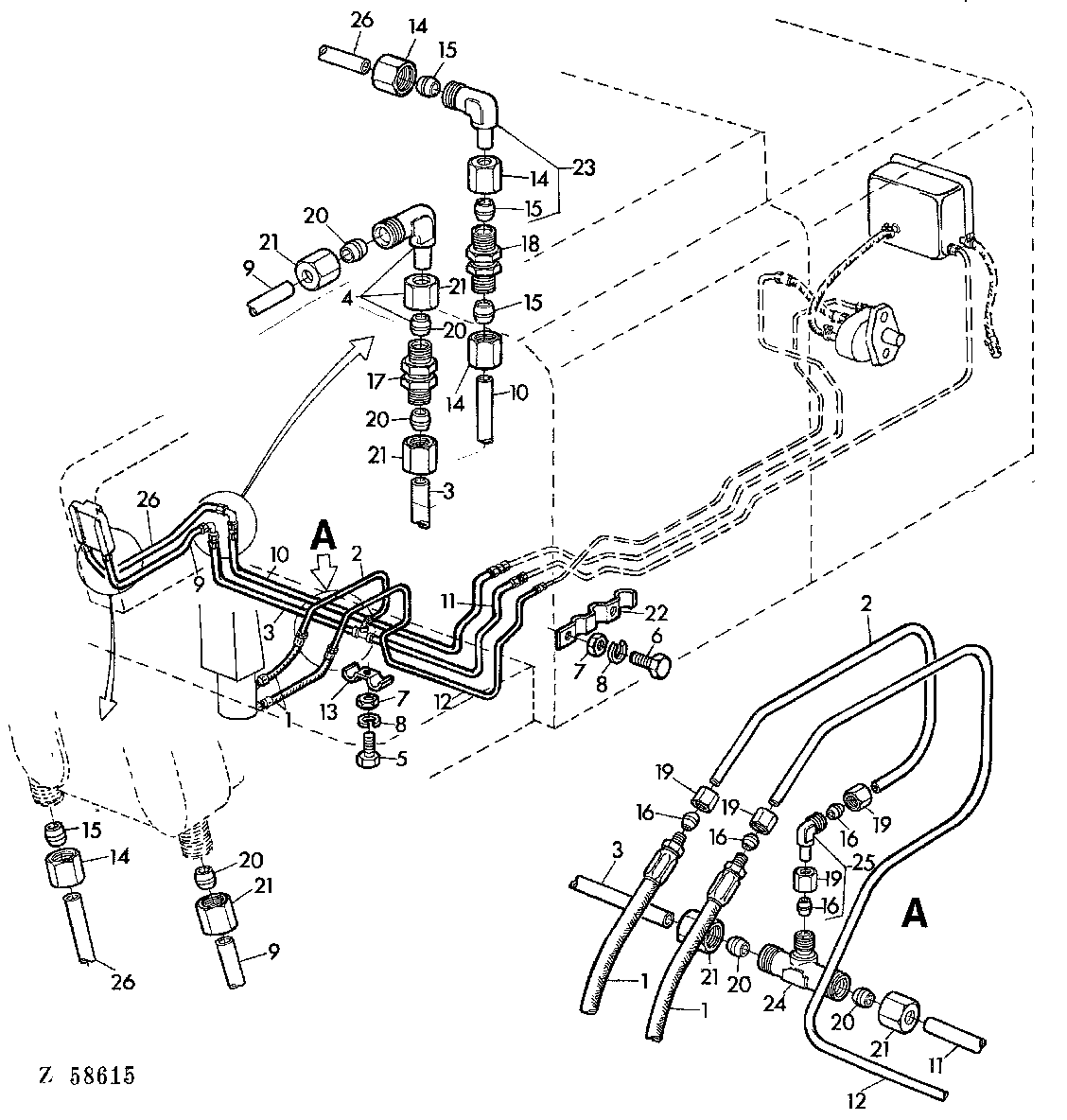

HYDRAULIC LINES FROM PUMP TO CONTROL VALVE [02C01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ16228	2	HYDRAULIC HOSE	-
2	AZ22181	1	OIL LINE	INCL KEYS 16,19
3	AZ22182	1	OIL LINE	INCL KEYS 20,21
4	AZ21976	1	ELBOW FITTING	INCL KEYS 20,21
5	19M7286	1	Cap Screw	M6 X 25
6	19M7168	1	Cap Screw	M6 X 30
7	14M7027	1	NUT	M6
8	12M7012	1	LOCK WASHER	6 MM
9	AZ22184	1	OIL LINE	INCL KEYS 20,21
10	AZ22213	1	OIL LINE	INCL KEYS 14,15
11	AZ22214	1	OIL LINE	INCL KEYS 20,21
12	AZ22215	1	OIL LINE	INCL KEYS 16,19
13	Z22063	1	CLAMP	-
14	Z32973	1	TUBE NUT	-
15	Z32993	1	SLEEVE FITTING	-
16	Z32995	1	SLEEVE FITTING	-
17	Z32979	1	UNION FITTING	-
18	Z32982	1	UNION FITTING	-
19	Z32974	1	TUBE NUT	-
20	Z32992	1	SLEEVE FITTING	-
21	Z32972	1	TUBE NUT	-
22	Z30599	1	CLAMP	-
23	AZ21975	1	ELBOW FITTING	INCL KEYS 14,15
24	Z32987	1	TEE FITTING	-
25	AZ21974	1	Elbow Fitting	INCL KEYS 16,19
26	AZ22183	1	OIL LINE	INCL KEYS 14,15

HYDRAULIC LINES FROM PUMP TO CONTROL VALVE [02C01]
