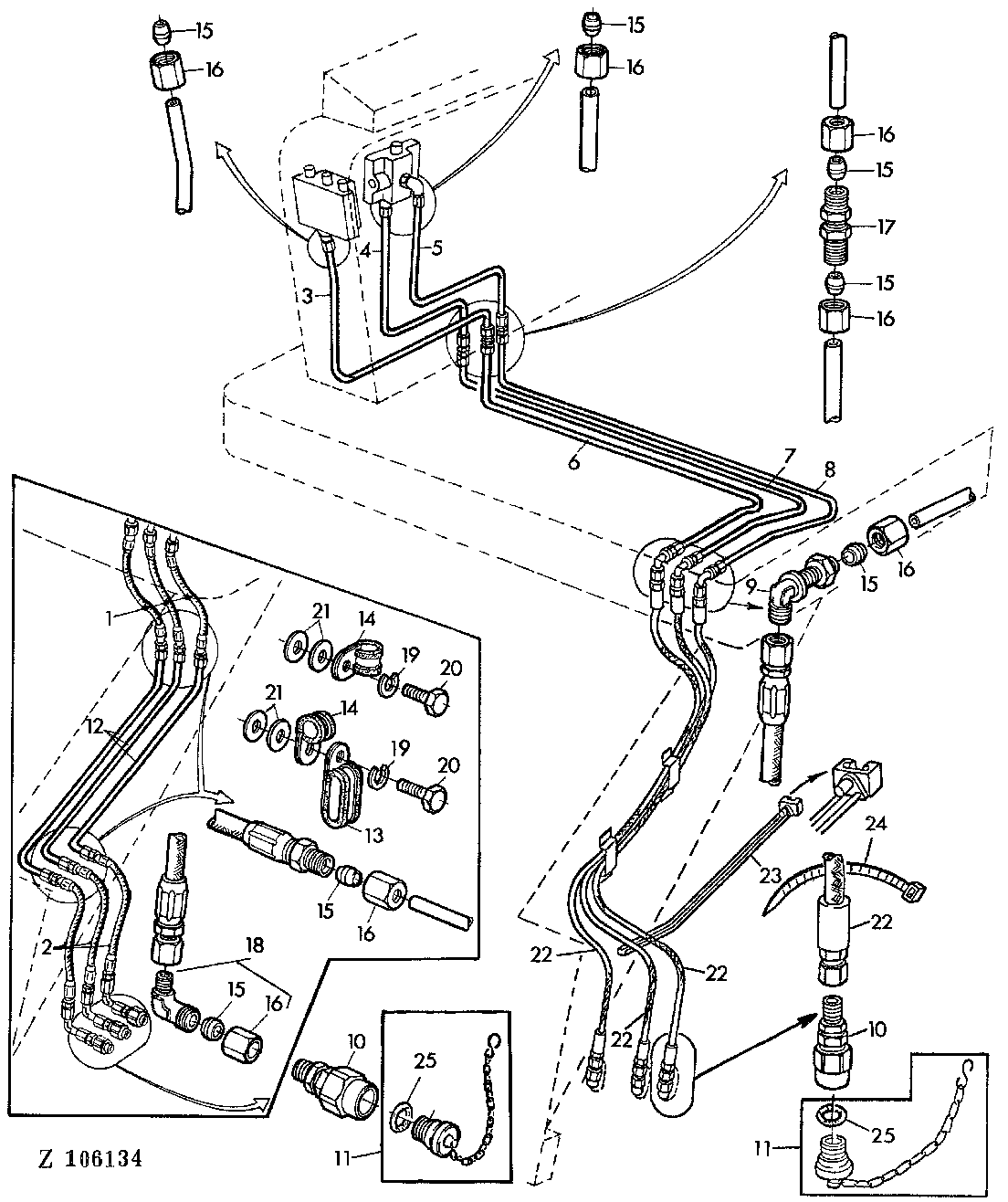

HYDRAULIC LINES,CUTTING PLATFORM [02C15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ18453	1	HYDRAULIC HOSE	-
2	AZ18454	1	HYDRAULIC HOSE	-
3	AZ22179	1	OIL LINE	INCL KEYS 15,16
4	AZ22191	1	OIL LINE	INCL KEYS 15,16
5	AZ22192	1	OIL LINE	INCL KEYS 15,16
6	AZ22220	1	OIL LINE	INCL KEYS 15,16
7	AZ22283	1	OIL LINE	INCL KEYS 15,16
8	AZ22221	1	OIL LINE	INCL KEYS 15,16
9	Z32983	3	ELBOW FITTING	-
10	AZ19455	1	Hydr. Quick Coupler Socket	-
11	AZ19456	1	Dust Shield	-
12	AZ22233	3	OIL LINE	INCL KEYS 15,16
12	AZ22234	3	OIL LINE	(A) INCL KEYS 15,16
13	Z29819	2	CLAMP	-
14	Z29820	4	CLAMP	-
15	Z32996	1	SLEEVE FITTING	-
16	Z32976	1	TUBE NUT	-
17	Z32977	3	UNION FITTING	-
18	AZ21973	3	ELBOW FITTING	INCL KEYS 15,16
19	12M7012	6	LOCK WASHER	6 MM
20	19M7077	6	Cap Screw	M6 X 20
21	24M7105	12	Washer	6 MM
22	AZ25300	1	HYDRAULIC HOSE	-
22	AZ25301	1	HYDRAULIC HOSE	(A)
23	Z34568	1	Clamp	(SUB FOR Z31798)
24	Z36392	3	Tie Band	-
25	Z29863	1	O-Ring	-

HYDRAULIC LINES,CUTTING PLATFORM [02C15]
