Открытый узел

DIVIDER WITH EXTENSION [02H19]

DIVIDER WITH EXTENSION [02H19]

DIVIDER WITH EXTENSION [02H19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

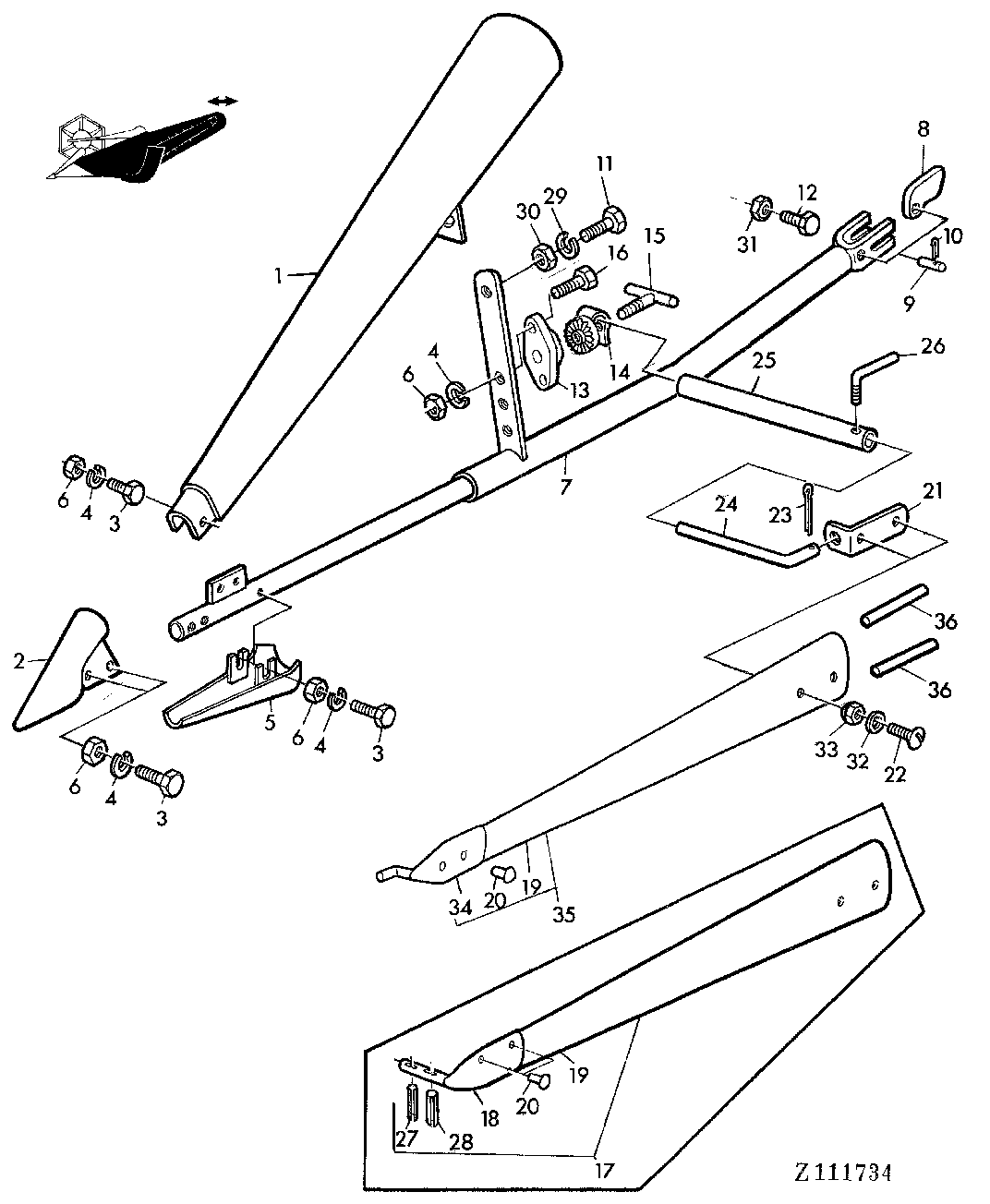

DIVIDER WITH EXTENSION [02H19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ12301	2	DEFLECTOR	-
2	AZ18018	2	GATHERER POINT	-
3	19M7181	2	Cap Screw	M10 X 55
4	12M7013	10	LOCK WASHER	10 MM
5	AZ15126	2	SKID PLATE	-
6	14M7140	10	Nut	10 MM
7	AZ18019	2	STRUCTURAL TUBING	-
8	Z10429	2	STRAP	-
9	Z26093	2	PIN FASTENER	-
10	11M7007	2	Cotter Pin	2 X 12 MM
11	19M7139	2	Cap Screw	M8 X 20
12	19M7481	2	Cap Screw	M16 X 80
13	Z10171	2	ADJUSTER	-
14	Z10172	2	ADJUSTER	-
15	AZ14492	2	SET SCREW	-
16	19M7168	4	Cap Screw	M10 X 30
17	AZ11345	2	DEFLECTOR	ASSY
18	AZ17541	2	HANGER	INCL KEYS 27,28
19	Z21648	2	DEFLECTOR	-
20	16M2602	4	RIVET	6 X 12 MM
21	Z22258	2	ANGLE	-
22	21M7127	1	SCREW	M6 X 18
23	11M7020	2	COTTER PIN	4 X 25 MM
24	Z21293	2	ROD	(FOR AZ24458)
24	Z44895	2	PIN	(FOR AZ35383)
25	AZ10701	2	ADJUSTER	-
26	Z21294	2	Set Screw	-
27	34M7030	2	Spring Pin	5 X 20 MM
28	34M7031	2	Spring Pin	5 X 24 MM
29	12M7008	2	LOCK WASHER	8 MM
30	14M7029	2	Nut	M8
31	14M7170	2	Lock Nut	M16
32	24M7088	1	Washer	6,6 MM
33	14M7165	1	Lock Nut	M6
34	AZ24459	2	HANGER	-
35	AR35383	2	SUPPORT	(SUB FOR AZ24458)
35	AZ24458	2	DEFLECTOR	ASSY, INCL KEYS 19,20,34 (ORD AZ35383, (2) Z44895)
36	Z44896	4	Pin	(FOR AZ35383)
