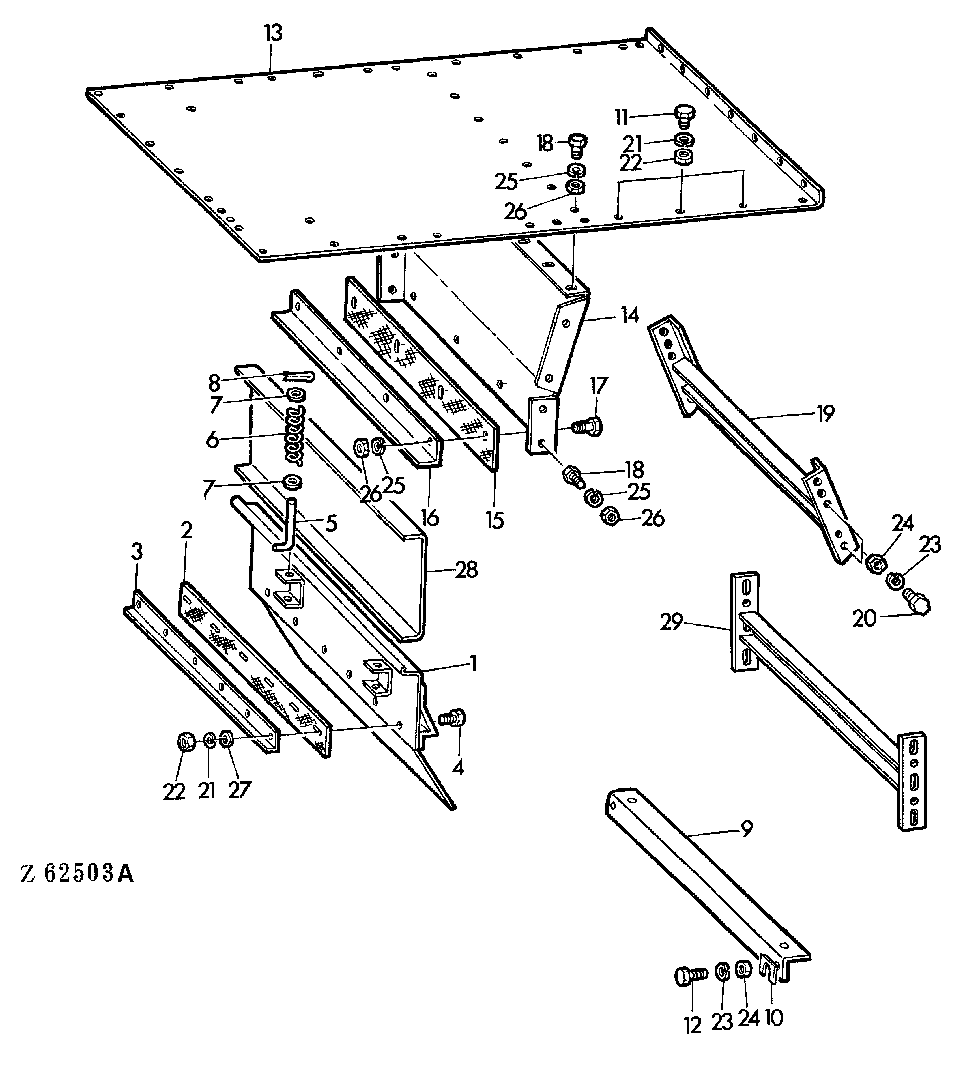

CYLINDER CLENING OPENING COVER AND SCRAPER [03B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ17301	1	COVER	-
2	Z20644	1	GASKET	-
3	Z28470	1	ANGLE	-
4	19M7286	1	Cap Screw	M6 X 25
5	Z20274	2	LATCH	-
6	Z23940	2	Compression Spring	-
7	24M7050	4	WASHER	10,5 MM
8	11M7016	2	COTTER PIN	3 X 30 MM
9	Z20652	1	ANGLE	-
10	Z30298	1	Shim	-
11	19M7159	6	CAP SCREW	M6 X 15
12	19M7167	2	Cap Screw	M10 X 25
13	Z20666	1	SHEET	-
14	Z20660	1	SHEET	-
15	Z20662	1	GASKET	-
16	Z20664	1	ANGLE	-
17	19M7163	4	Cap Screw	M8 X 20
18	19M7162	23	Cap Screw	M8 X 15
19	AZ16453	1	BRACE	-
20	19M7167	6	Cap Screw	M10 X 25
21	12M7012	12	LOCK WASHER	6 MM
22	14M7027	12	NUT	M6
23	12M7013	8	LOCK WASHER	10 MM
24	14M7140	8	Nut	M10
25	12M7008	27	LOCK WASHER	8 MM
26	14M7029	27	Nut	M8
27	Z26250	6	Washer	-
28	Z21703	1	COVER	-
29	AZ23407	1	BRACE	-

CYLINDER CLENING OPENING COVER AND SCRAPER [03B23]

Нет текстового описания
