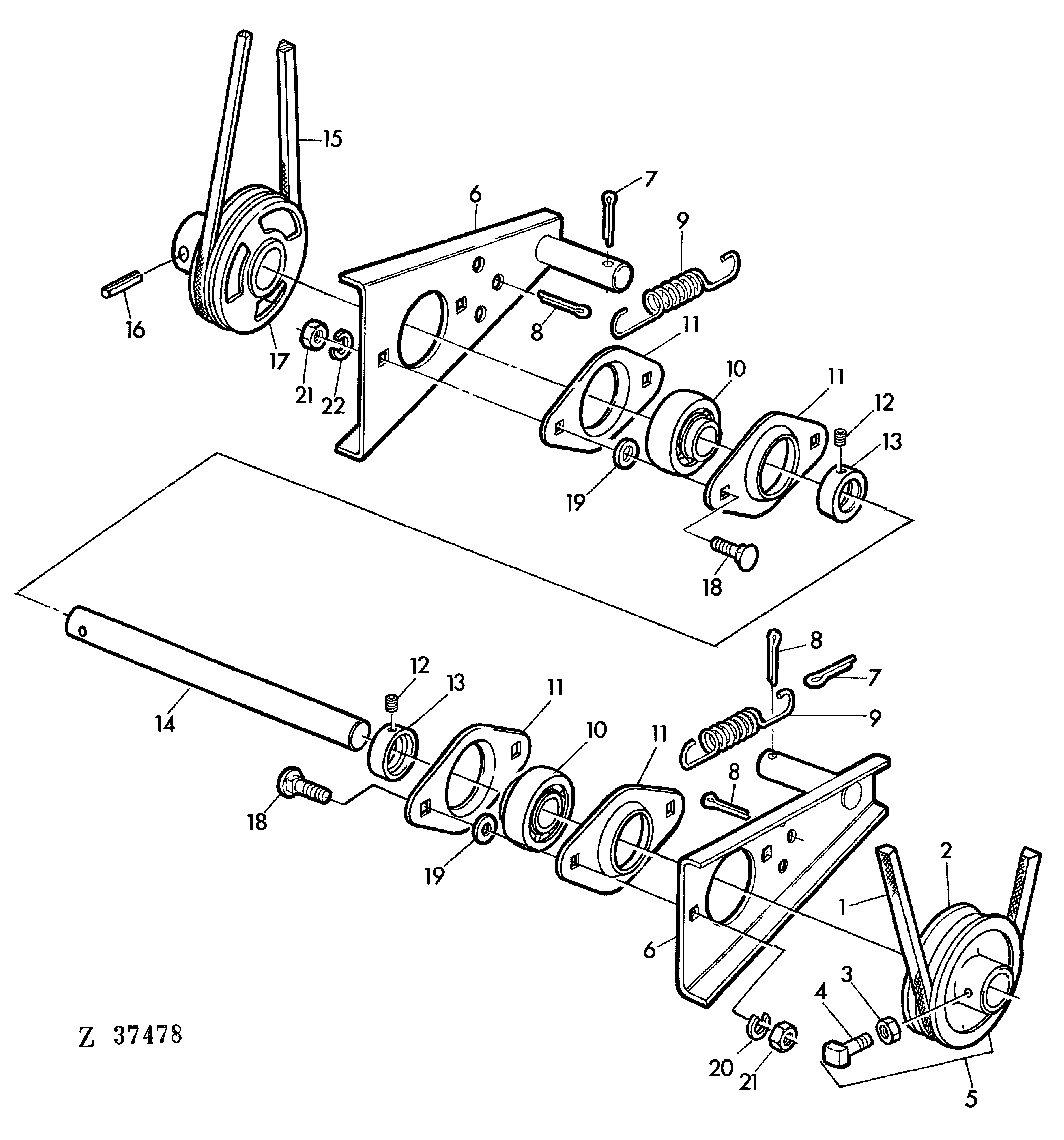

COUNTERSHAFT FOR ROTATING RADIATOR SCREEN [01C22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z31283	1	V-BELT	-
2	Z10864	1	PULLEY	-
3	14M7029	1	Nut	M8
4	Z32434	1	SET SCREW	8 X 20 MM
5	AZ21905	1	PULLEY	ASSY, INCL KEYS 2,3,4
6	AZ23070	2	SUPPORT	-
7	11M7013	2	COTTER PIN	3,2 X 20 MM
8	11M7035	3	COTTER PIN	6,3 X 25 MM
9	Z21232	2	Extension Spring	-
10	AZ19970	2	BALL BEARING	-
11	Z31372	4	PRESSED FLANGED HOUSING	-
12	22M7079	2	Set Screw	M6 X 6
13	AZ20030	2	ECCENTRIC LOCKING COLLAR	INCL KEY 12
14	Z32875	1	SHAFT	-
15	Z32190	1	V-BELT	-
16	34M7033	1	Spring Pin	5 X 30 MM
17	Z10818	1	PULLEY	-
18	03M7092	4	Bolt	M6 X 16
19	24M7054	4	Washer	6,4 MM
20	12M7012	4	LOCK WASHER	6 MM
21	14M7027	4	NUT	M6

COUNTERSHAFT FOR ROTATING RADIATOR SCREEN [01C22]

Нет текстового описания
