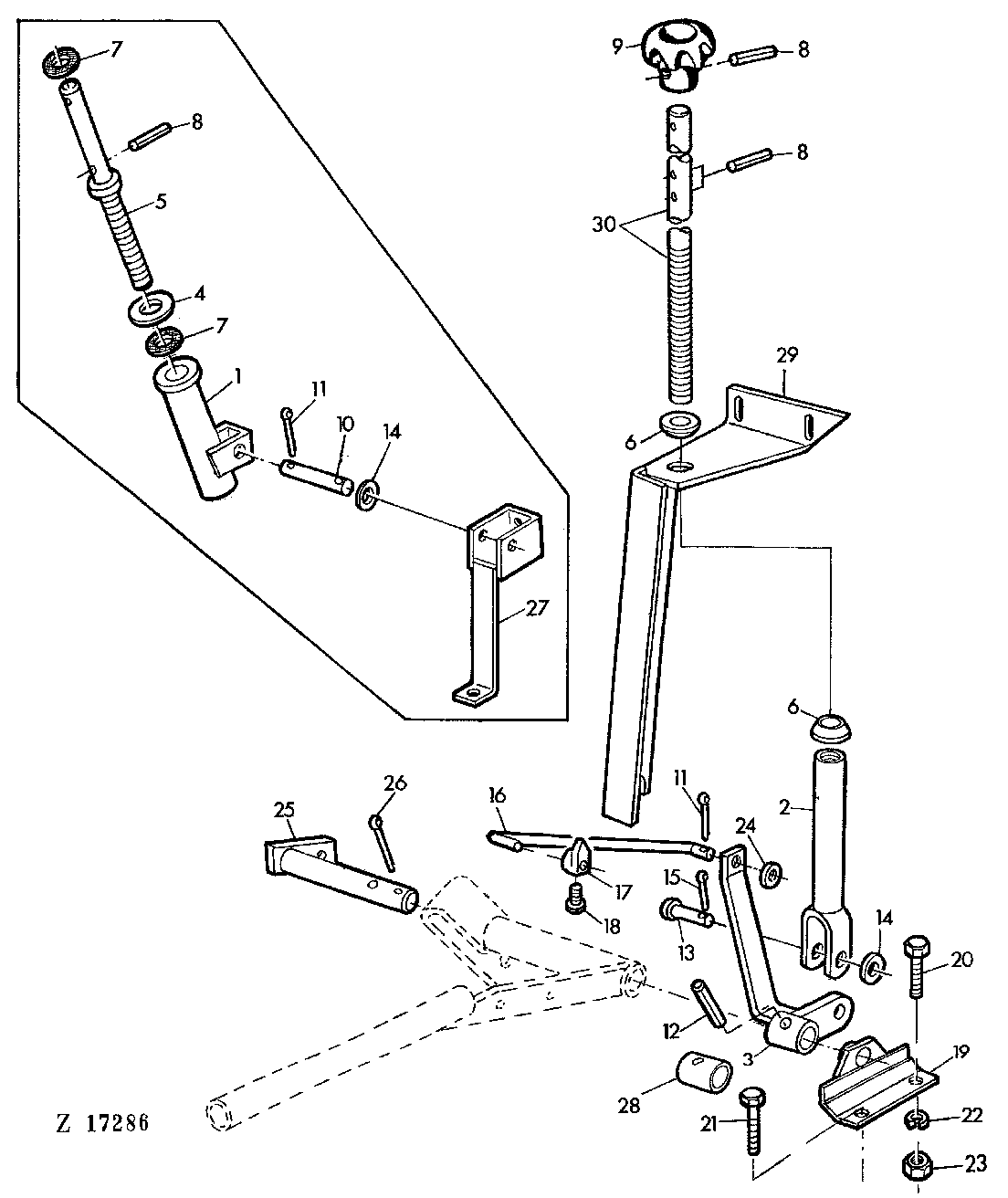

ADJUSTING SPINDLE FOR VARIABLE SHEAVES CYLINDER [02H03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ19451	1	BUSHING	-
2	AZ19450	1	FORK	-
2	AZ28552	1	ADJUSTER	-
2	AZ25481	1	ADJUSTER	-
3	AZ19449	1	LEVER	-
3	AZ25522	1	LEVER	-
4	L18946	1	WASHER	-
5	AZ19452	1	LIFT LINK	-
6	47M7006	2	Washer	17 MM
7	Z32829	2	WASHER	-
8	34M7031	1	Spring Pin	5 X 24 MM
9	Z30841	1	KNOB	-
10	44M7021	1	Pin Fastener	12 X 75 X 68 MM (SUB FOR Z30880)
11	11M7011	3	COTTER PIN	3 X 15 MM
12	34M7046	1	SPRING PIN	8 X 36 MM
13	46M4901	1	PIN FASTENER	12 X 40 X 35 MM
14	24M7043	4	Washer	12 MM
15	11M7020	3	COTTER PIN	4 X 25 MM
16	Z29950	1	HOOK	-
17	AZ19704	1	GAUGE	-
18	21M7140	1	SCREW	M5 X 10
19	AZ18547	2	BRACKET	-
20	19M7167	2	Cap Screw	M10 X 25
21	19M7288	2	Cap Screw	M8 X 30
22	12M7013	2	LOCK WASHER	10 MM
23	14M7140	2	Nut	M10
24	24M7054	1	Washer	6,4 MM
25	AZ18540	1	SHAFT	-
26	11M7029	1	COTTER PIN	5 X 40 MM
27	AZ19453	1	BRACKET	-
28	Z29951	1	BUSHING	-
29	AZ25482	1	BRACKET	-
30	Z36582	1	ADJUSTER	-
31	34M7032	2	Spring Pin	5 X 28 MM

ADJUSTING SPINDLE FOR VARIABLE SHEAVES CYLINDER [02H03]
