GRAIN ELEVATOR EXTENSION [D23]

GRAIN ELEVATOR EXTENSION [D23]

GRAIN ELEVATOR EXTENSION [D23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAIN ELEVATOR EXTENSION [D23]

Нет текстового описания

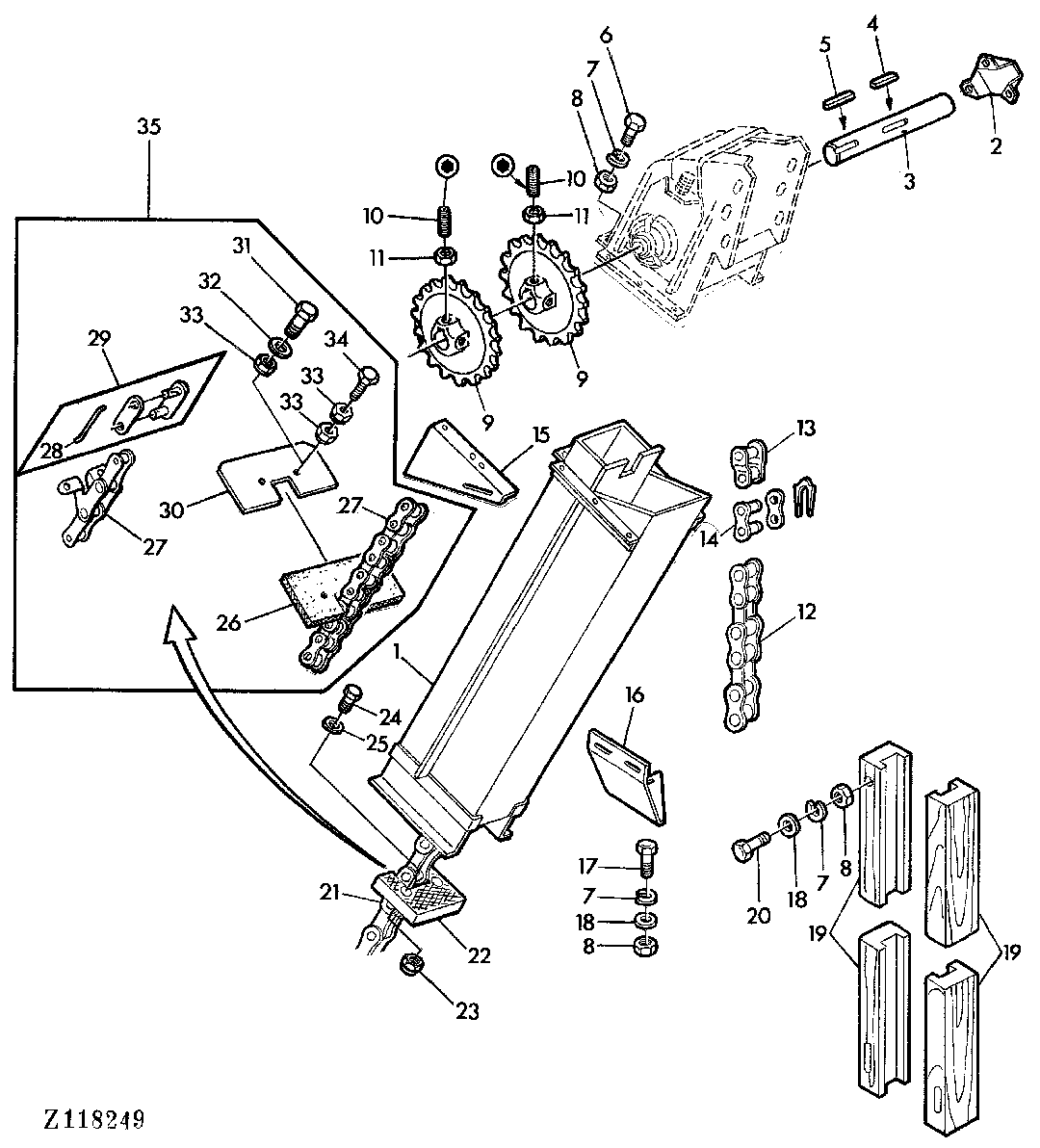

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ42433	1	ELEVATOR	(SUB FOR AZ35367)
1	AZ13859	1	ELEVATOR	-
2	Z24113	1	GUARD	-
3	Z24166	1	SHAFT	-
4	49M4108	1	Shaft Key	8X7X32MM
5	49M5998	1	SHAFT KEY	8X7X70MM
6	19M7162	7	Cap Screw	M8X15
7	12M7008	14	LOCK WASHER	8MM
8	14M7029	14	Nut	M8
9	Z10117	2	CHAIN SPROCKET	Z = 16
10	22M7147	4	Set Screw	M10X16
11	14M7093	4	NUT	M10
12	AZ13865	1	LINK CHAIN	1", L = 130, INCL KEYS 13,14
13	AL15953	1	LINK	-
14	AL15954	1	LINK	-
15	Z24111	1	HOLDER	-
16	Z24110	1	HOLDER	-
17	19M7139	2	Cap Screw	M8X20
18	24M7036	6	Washer	9,5MM
19	Z24112	2	SLAT	-
20	19M7270	4	Cap Screw	M8X65
21	AZ13860	1	GATHERER CHAIN	L = 36
22	Z20781	9	PADDLE	-
23	14M7165	18	Lock Nut	M6
24	19M7286	18	Cap Screw	M6X25
25	24M7100	18	Washer	7MM
26	Z52361	8	PADDLE	(A)
27	AZ42466	1	GATHERER CHAIN	(A)
28	Z42619	1	PIN	(A)
29	AZ32548	1	CHAIN LINK	(A)
30	Z52360	1	PADDLE	(A)
31	19M7288	14	Cap Screw	(A) M8X30
32	24M7024	16	Washer	(A) 9,5MM
33	14M7029	32	Nut	(A) M8
34	19M7298	2	Cap Screw	(A) M8X35
35	AZ43390	1	GATHERER CHAIN	(A)
