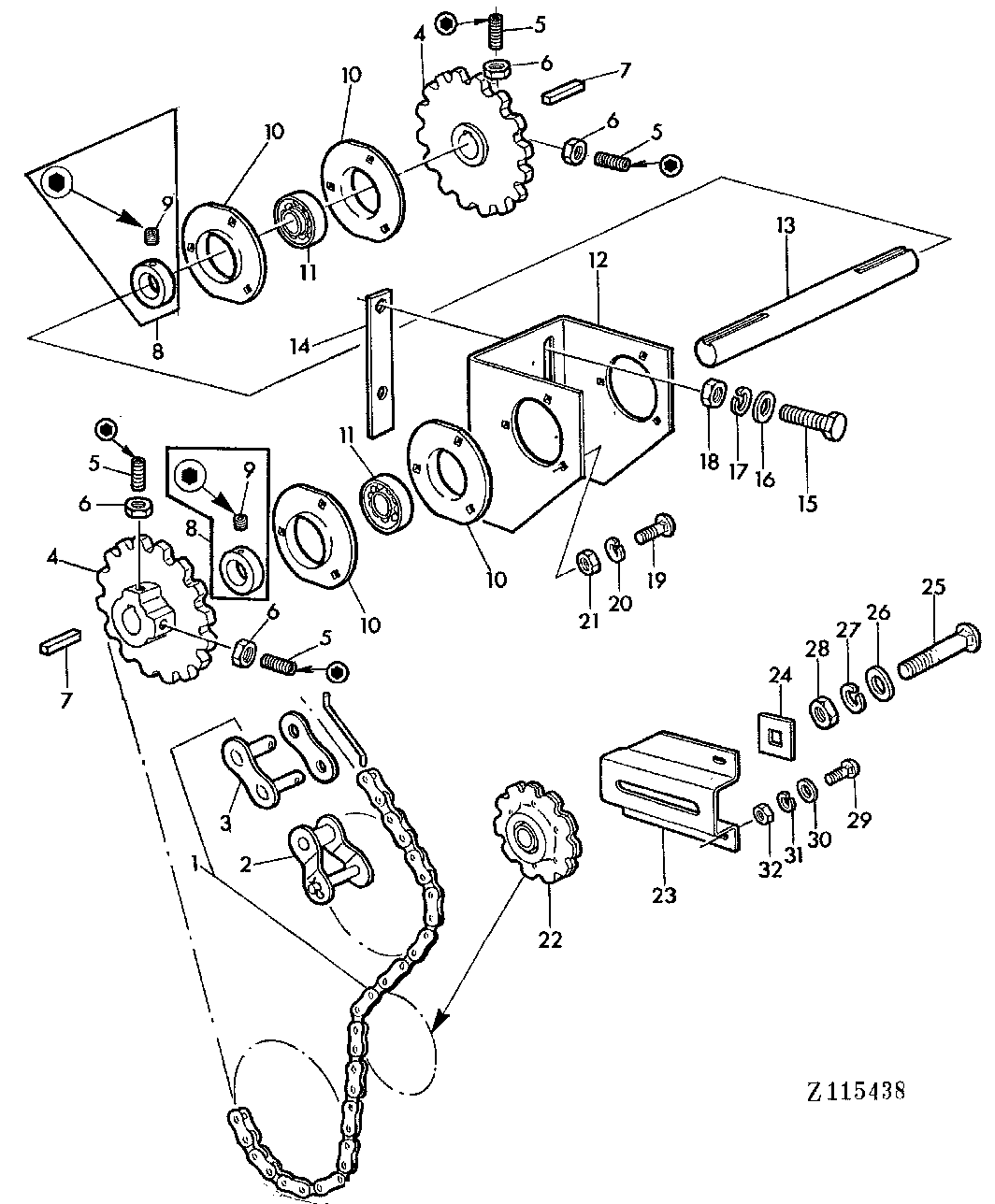

GRAIN ELEVATOR,DRIVE EXTENSION [D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ15009	1	LINK CHAIN	1", L = 57, INCL KEYS 2,3
2	AL15953	1	LINK	-
3	AL15954	1	LINK	-
4	Z10117	2	CHAIN SPROCKET	Z = 16
5	22M7147	4	Set Screw	M10X16
6	14M7093	4	NUT	M10
7	49M4108	2	Shaft Key	8X7X32MM
8	AZ10044	2	Eccentric Locking Collar	-
9	22H897	2	Set Screw	-
10	P47232	4	PRESSED FLANGED HOUSING	-
11	JD39102	2	Ball Bearing	-
12	Z24114	1	HOLDER	-
13	Z24115	1	SHAFT	-
14	Z24615	2	STRAP	-
15	19M7168	4	Cap Screw	M10X30
16	24M7040	4	Washer	11,5MM
17	12M7013	4	LOCK WASHER	10MM
18	14M7140	4	Nut	M10
19	03M7054	6	Bolt	M8X15
20	12M7008	6	LOCK WASHER	8MM
21	14M7029	6	Nut	M8
22	AH15303	1	CHAIN SPROCKET	-
23	Z53272	1	RETAINER	(SUB FOR Z24109)
24	Z24616	1	WASHER	-
25	03M7109	1	Bolt	M12X50
26	24M7038	1	Washer	14MM
27	12M7014	1	Lock Washer	12MM
28	14M7031	1	Nut	M12
29	21M7083	3	Bolt	M6X10
30	24M7088	3	Washer	6,6MM
31	12M7012	3	LOCK WASHER	6MM
32	14M7027	3	NUT	M6

GRAIN ELEVATOR,DRIVE EXTENSION [D19]
