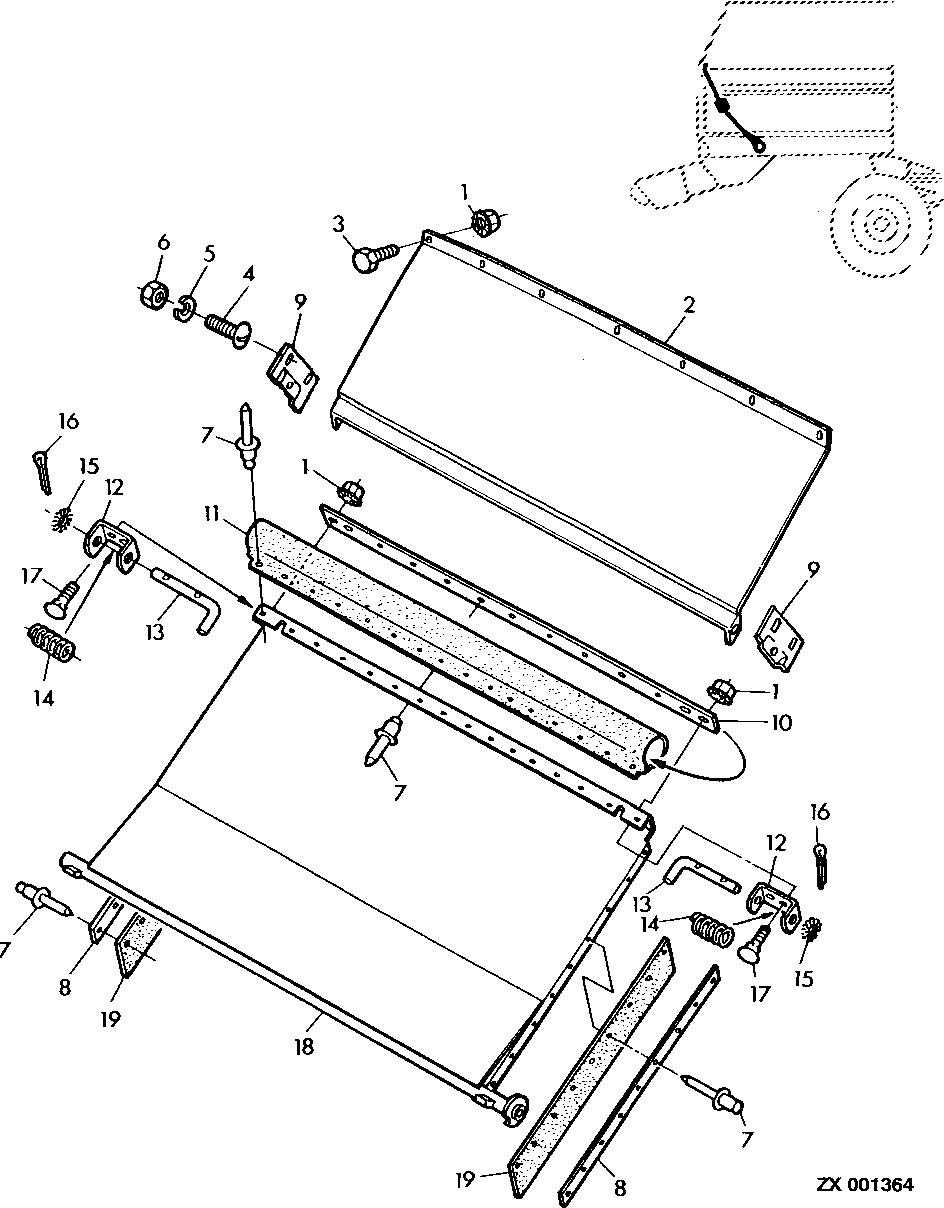

STRAW DEFLECTOR SHEET (WITH LATCH) [B07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z41039	1	LOCK NUT	-
2	Z56236	1	DEFLECTOR	(SUB FOR AZ41050)
2	Z56235	1	DEFLECTOR	(SUB FOR AZ41051)
2	Z56234	1	DEFLECTOR	(SUB FOR AZ41052)
3	19M8362	1	CAP SCREW	M6X16
4	21M7081	1	SCREW	M8X15
5	12M7008	1	LOCK WASHER	8MM
6	14M7029	1	Nut	M8
7	Z41861	1	RIVET	-
8	Z47710	1	STRAP	(FOR AZ37995, AZ37996, AZ37997)
9	Z47705	2	PLATE	-
10	Z47908	1	STRAP	-
10	Z47907	1	STRAP	-
10	Z47906	1	STRAP	-
11	Z47696	1	GASKET	(FOR AZ37996)
11	Z47692	1	GASKET	(FOR AZ37997)
11	Z47691	1	GASKET	(FOR AZ37995)
12	Z36531	2	Clevis	-
13	Z33032	2	LATCH	-
14	Z20127	2	Compression Spring	-
15	12M7073	1	LOCK WASHER	12,7MM
16	11M7014	1	COTTER PIN	3,2X22MM
17	21M7031	1	SCREW	M6X15
18	AZ37995	1	FLAP	(SUB AZ44184)
18	AZ44184	1	FLAP	(A)
18	AZ37996	1	FLAP	(SUB AZ44185)
18	AZ44185	1	FLAP	(A)
18	AZ37997	1	FLAP	(SUB AZ44186)
18	AZ44186	1	FLAP	(A)
19	Z47711	1	GASKET	(FOR AZ37995, AZ37996, AZ37997)

STRAW DEFLECTOR SHEET (WITH LATCH) [B07]

Нет текстового описания
