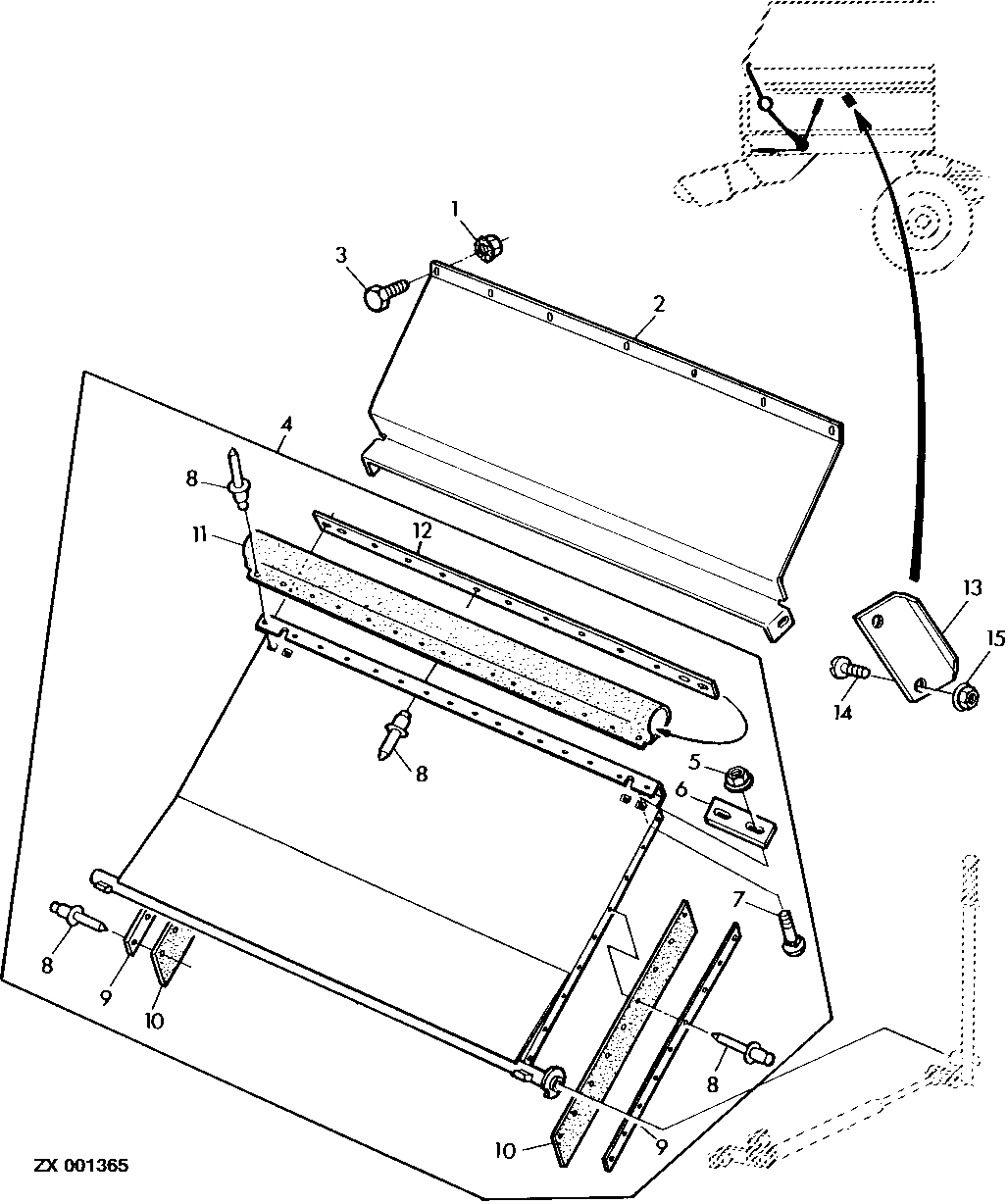

STRAW DEFLECTOR SHEET (WITH ADJUSTMENT LEVER) [B09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z41039	1	LOCK NUT	-
2	Z56236	1	DEFLECTOR	-
2	Z56235	1	DEFLECTOR	-
2	Z56234	1	DEFLECTOR	-
3	19M8362	1	CAP SCREW	M6X16
4	AZ44192	1	FLAP	(SUB FOR AZ44184)
4	AZ44193	1	FLAP	(SUB FOR AZ44185)
4	AZ44194	1	FLAP	(SUB FOR AZ44186)
5	14M7298	1	Flange Nut	M8
6	Z56229	2	Strap	-
7	03M7054	1	Bolt	M8X20
8	Z41861	1	RIVET	-
9	Z56844	2	STRAP	-
10	Z56843	2	Isolator	-
11	Z56828	1	ISOLATOR	(FOR AZ44192)
11	Z56827	1	Isolator	(FOR AZ44193)
11	Z56826	1	ISOLATOR	(FOR AZ44194)
12	Z47908	1	STRAP	-
12	Z47907	1	STRAP	-
12	Z47906	1	STRAP	-
13	Z56228	2	HOLDER	-
14	21M7081	1	SCREW	M8X15
15	14M7416	1	Flange Nut	M8

STRAW DEFLECTOR SHEET (WITH ADJUSTMENT LEVER) [B09]

Нет текстового описания
