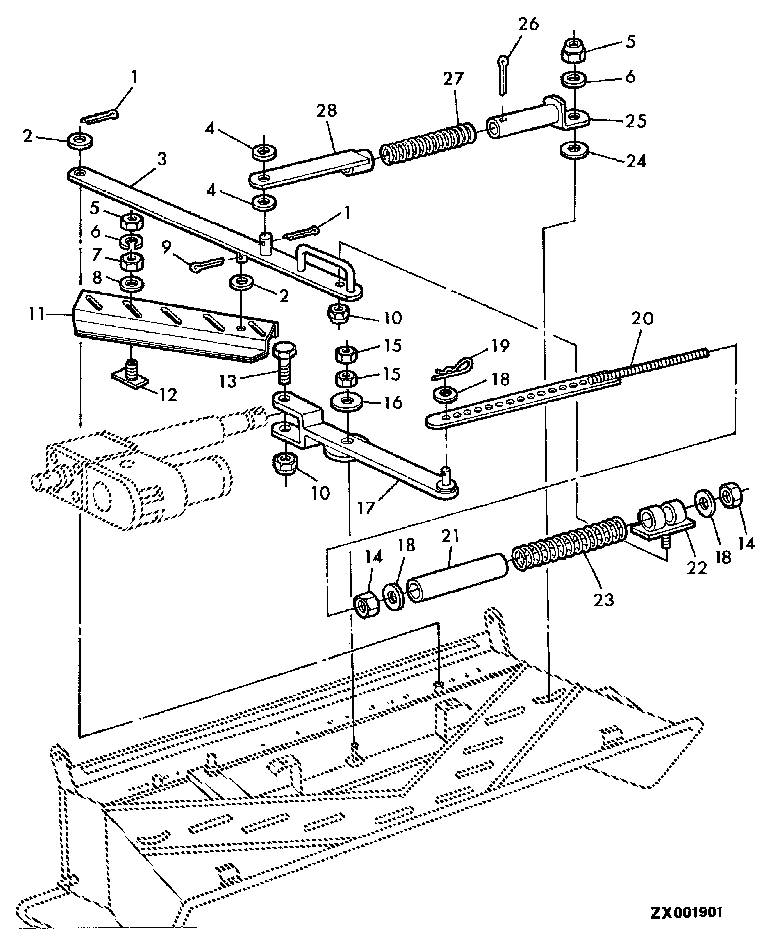

ADJUSTING DEVICE-ELECTRICALLY ADJUSTED STRAW SPREADER [A24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7012	1	Cotter Pin	3,2X16MM
2	24M7028	1	Washer	10,5MM
3	AZ45927	2	Lever	-
4	24M7178	1	Washer	10,5MM
5	14M7166	1	Lock Nut	M8
6	12M7072	1	Lock Washer	8MM
7	14M7260	1	Nut	M16
8	24M7053	1	Washer	17MM
9	11M7021	1	Cotter Pin	4X25MM
10	14M7168	1	Lock Nut	M12
11	AZ45907	1	GATHERING NUMBER	RH
11	AZ45908	1	GATHERING NUMBER	RH
11	AZ45924	1	GATHERING NUMBER	RH
11	AZ45925	1	GATHERING NUMBER	LH
12	AZ45926	8	Bolt	-
12	AZ45926	10	Bolt	-
13	19M7389	1	Cap Screw	M12X60
14	14M3246	1	Nut	M12
15	14M7142	1	Nut	M16
16	Z57837	1	Washer	-
17	AZ45910	1	GATHERING NUMBER	-
17	AZ45930	1	Lever	-
18	24M7047	1	Washer	13MM
19	Z27858	1	Cotter Pin	-
20	AZ45911	2	GATHERING NUMBER	-
20	AZ45931	2	GATHERING NUMBER	-
21	Z57836	2	Bushing	-
22	AZ45929	2	Guide	-
23	Z57838	2	Compression Spring	-
24	24M7055	1	Washer	8,4MM
25	AZ45932	2	Tube	-
26	11M7017	1	Cotter Pin	3,2X32MM
27	Z57839	2	Compression Spring	-
28	AZ45909	2	Tie Bar	-
28	AZ45928	2	Tie Bar	-

ADJUSTING DEVICE-ELECTRICALLY ADJUSTED STRAW SPREADER [A24]

Нет текстового описания
