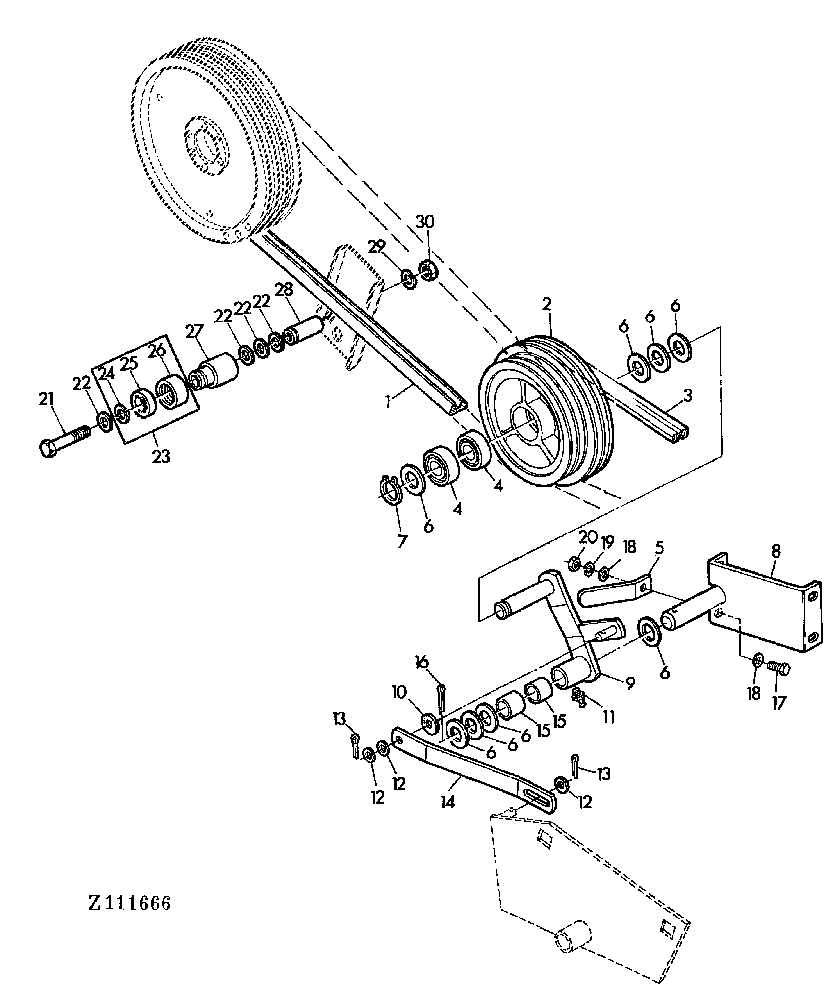

COUNTERSHAFT (FOR CHOPPER DIRECT DRIVE) [C17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z44761	1	V-BELT	(A) LGTH = 4225 MM
2	Z11564	1	Pulley	(A)
3	Z44762	1	V-Belt	(A) LGTH = 6380 MM
4	JD30198	2	Ball Bearing	(A)
5	Z45009	2	HOLDER	(A)
6	Z24651	1	WASHER	(A)
7	40M1828	1	Snap Ring	(A) 25X1,2MM
8	AZ35232	1	RETAINER	(A)
9	AZ35254	1	RETAINER	(A)
10	Z22325	1	Washer	(A)
11	58M7004	1	Lubrication Fitting	(A) M6X1
12	24M7040	1	Washer	(A) 11MM
13	11M7014	2	COTTER PIN	(A) 3,2X22MM
14	Z44715	1	BRACE	(A)
15	Z46070	2	BUSHING	(A)
16	11M7024	1	Cotter Pin	(A) 4X36MM
17	19M7163	1	Cap Screw	(A) M8X25
18	24M7265	2	Washer	(A) 9MM
19	12M7008	1	LOCK WASHER	(A) 8MM
20	14M7029	1	Nut	(A) M8
21	19M6824	1	Cap Screw	(B) M16X120
22	24M7049	4	Washer	(B) 18MM
23	AZ28604	1	IDLER	(B)
24	40M1865	1	Snap Ring	(B)
25	JD30198	1	Ball Bearing	(B)
26	Z24381	1	TIGHTENER	(B)
27	Z38859	1	BUSHING	(B)
28	Z39622	1	Spacer	(B)
29	12M7017	1	LOCK WASHER	(B) 16MM
30	14M7142	1	Nut	(B) M16

COUNTERSHAFT (FOR CHOPPER DIRECT DRIVE) [C17]
