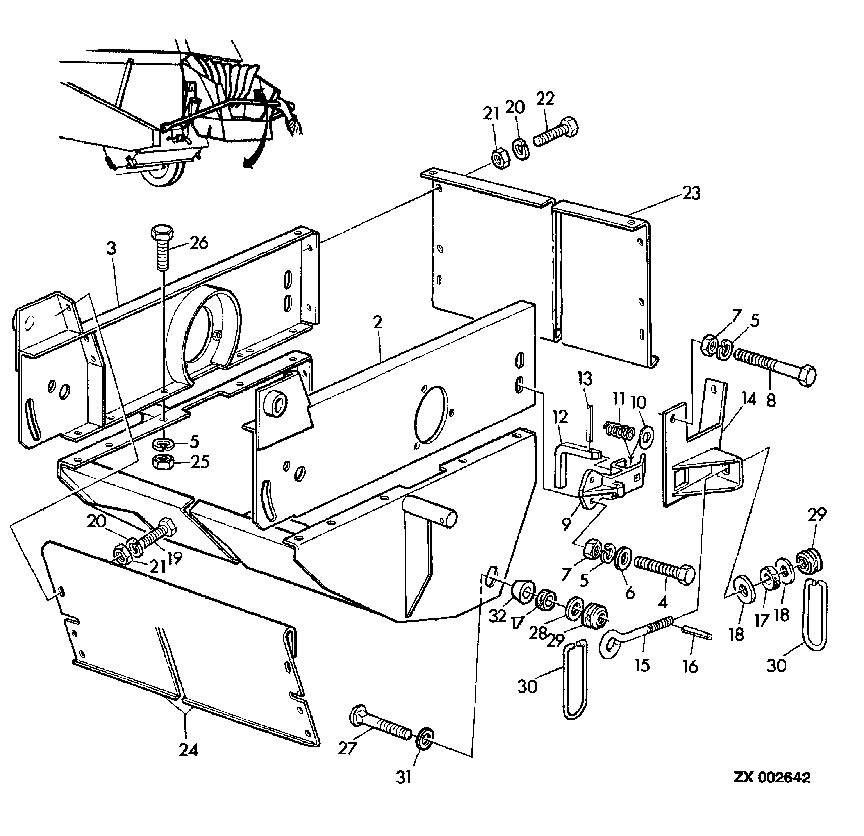

CHOPPER HOUSING,TENSIONER FOR CHOPPER WITH SWING DEVICE [A12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ36347	1	PARTITION	-
1	AZ36346	1	PARTITION	-
2	AZ36349	1	SIDE WALL	LH
3	AZ36348	1	SIDE WALL	RH
4	19M7168	1	Cap Screw	M10X30
5	12M7013	1	LOCK WASHER	10MM
6	24M7101	1	Washer	11,5MM
7	14M7140	1	Nut	M10
8	19M7287	1	CAP SCREW	M10X50
9	Z10999	2	LATCH	-
10	24M7049	1	Washer	18MM
11	Z35305	2	COMPRESSION SPRING	-
12	Z35306	1	STRAP	LH
12	Z35307	1	STRAP	RH
13	34M7029	2	Spring Pin	4X30MM
14	AZ24305	1	LATCH	LH
14	AZ24304	1	LATCH	RH
15	Z35266	2	EYEBOLT	-
16	34M7093	2	Spring Pin	2X12MM
17	Z35271	4	Bushing	-
18	24M7038	1	Washer	14MM
19	19M7284	1	Cap Screw	M8X18
20	12M7008	1	LOCK WASHER	8MM
21	14M7029	1	Nut	M8
22	19M7139	1	Cap Screw	M8X20
23	Z45967	1	SHEET	-
23	Z45968	1	SHEET	-
24	Z45966	1	SHEET	-
24	Z45965	1	SHEET	-
25	14M7152	1	Nut	M10
26	19M7166	1	Cap Screw	M10X20
27	03M7142	1	Bolt	M12X60
28	24M7102	1	Washer	14MM
29	Z35313	4	Nut	-
30	Z35314	4	Bail	-
31	24M7049	1	Washer	18X30X3MM
32	Z45975	2	Washer	-

CHOPPER HOUSING,TENSIONER FOR CHOPPER WITH SWING DEVICE [A12]
