Открытый узел

Secondary Extractor Hood

Secondary Extractor Hood

Secondary Extractor Hood

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

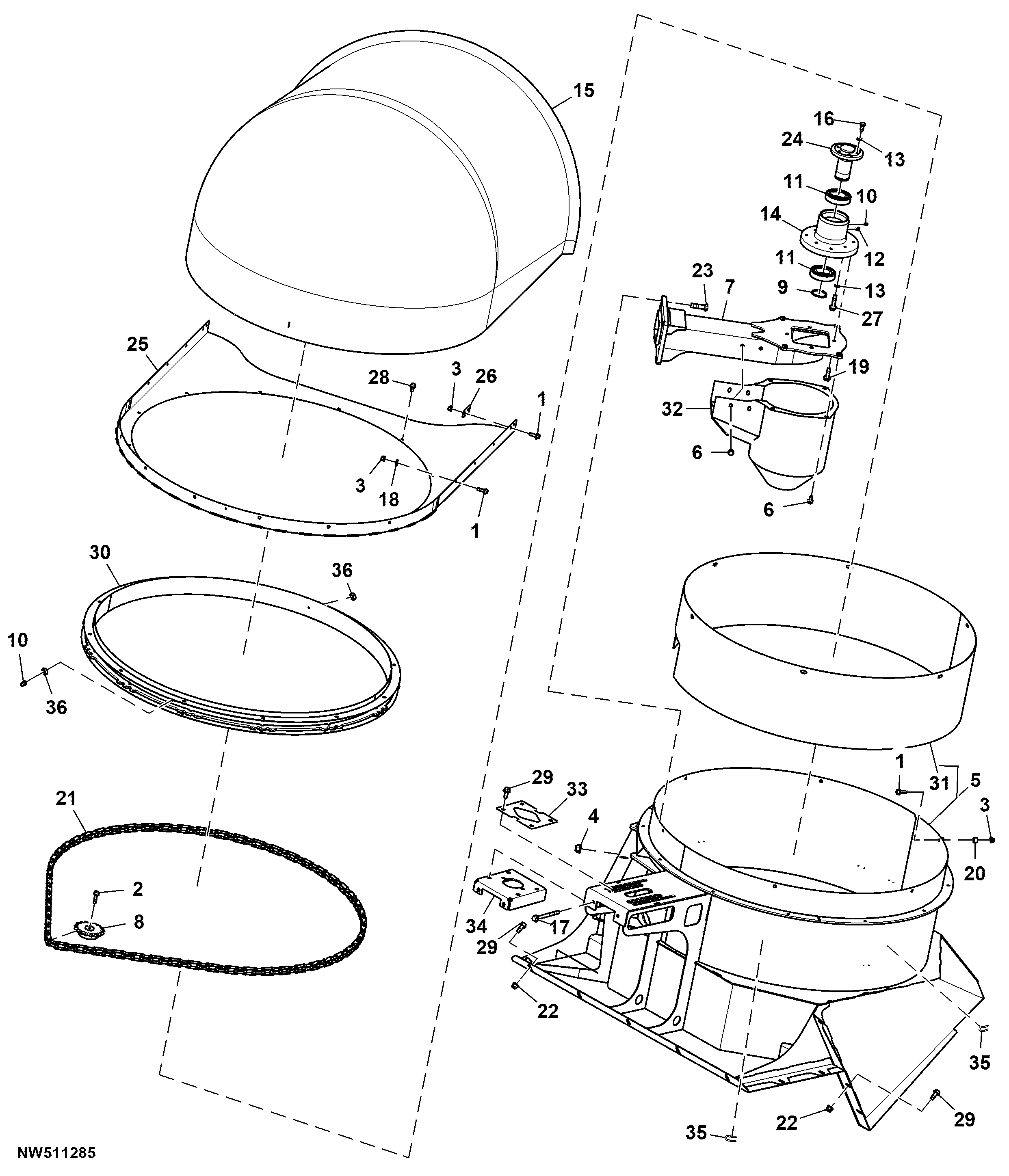

Secondary Extractor Hood

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7786	22	Screw	M10 X 30
2	19M7863	1	Screw	M6 X 25
3	14M7723	22	Lock Nut	M10
4	14M7726	6	Lock Nut	M16
5	AXT19469	1	Housing	SUB FOR AXT18433
6	19M7784	8	Screw	M10 X 20
7	AXT19028	1	Arm	-
8	0220286626	1	Chain Sprocket	Z = 17
9	40M7066	1	Snap Ring	-
10	JD7844	3	Lubrication Fitting	-
11	0121328953	2	Cylindrical Roller Bearing	-
12	0570005455	1	Check Valve	-
13	24M7434	10	Washer	13 X 20 X 2 mm
14	CXT27273	1	Hub	-
15	CXT24766	1	Hood	-
16	19M7268	6	Cap Screw	M12 X 25
17	19M9889	2	Screw	M12 X 130
18	24H1219	12	Washer	7/16" X 1" X 0.083"
19	19M7791	4	Bolt	M12 X 40
20	CB01452528	6	Spacer	-
21	CXT28070	1	Chain Link	L = 56
22	14M7401	13	Lock Nut	M12
23	19M10110	6	Cap Screw	M16 X 55
24	CXT27362	1	Shaft	-
25	AXT15849	1	Mounting Parts	-
26	CB01488010	2	Sheet	-
27	19M8306	4	Screw	M12 X 50
28	19M9844	12	Screw	M10 X 20
29	19M7789	17	Screw	M12 X 30
30	AXT18513	1	Rotator	-
31	CXT27754	1	Wear Ring	-
32	AXT18858	1	Cover	-
33	CXT30737	1	Mounting Parts	-
34	AXT18734	1	Sliding Shield	-
35	T151782	3	Clip	-
36	14H649	2	Nut	1/4"
