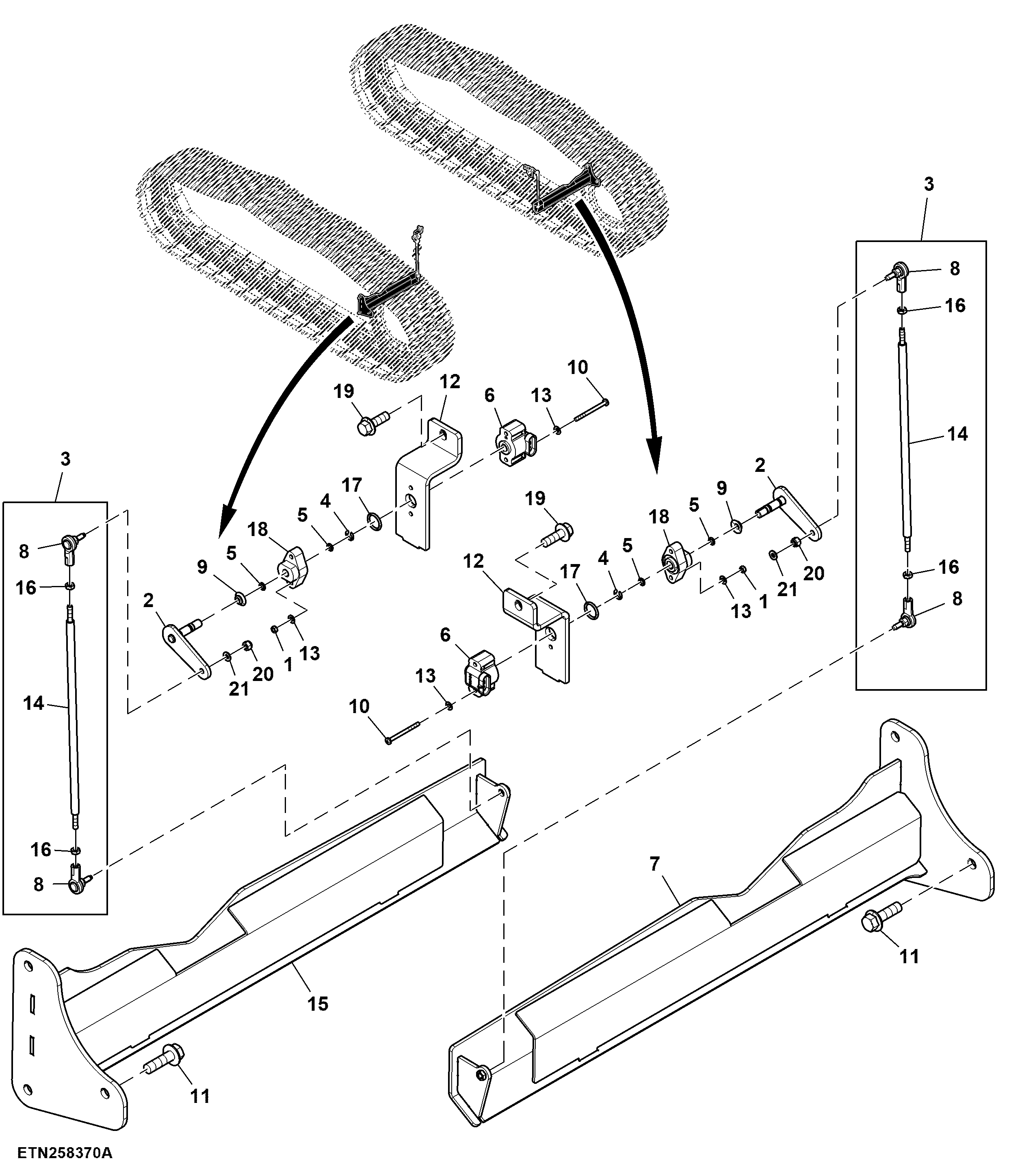

Height Indicator Mounting, 3.6 m Axle (Louisiana Only)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7139	4	Nut	M4
2	AXT13664	2	Arm	-
3	AXT20566	2	Linkage	-
4	R72653	2	Snap Ring	-
5	A4365R	4	O-Ring	-
6	RE334232	2	Sensor	Hall Effect Rotary Position
7	AXT18601	1	Indicator	RH
8	AT169374	4	Ball Joint	-
9	R112679	2	Seal	-
10	21M7490	4	Screw	M4 X 50
11	19M7791	6	Bolt	M12 X 40
12	CXT27246	2	Bracket	-
13	12M7060	8	Washer	5.300 mm
14	CXT34282	2	Tie Rod Assembly	-
15	AXT18600	1	Indicator	LH
16	14H649	4	Nut	1/4"
17	P48347	2	O-Ring	-
18	R100686	2	Support	Position Sensor Shaft
19	19M7786	2	Screw	M10 X 30
20	T60313	2	Lock Nut	-
21	24M7293	2	Washer	6.500 X 13 X 1.600 mm

Height Indicator Mounting, 3.6 m Axle (Louisiana Only)
