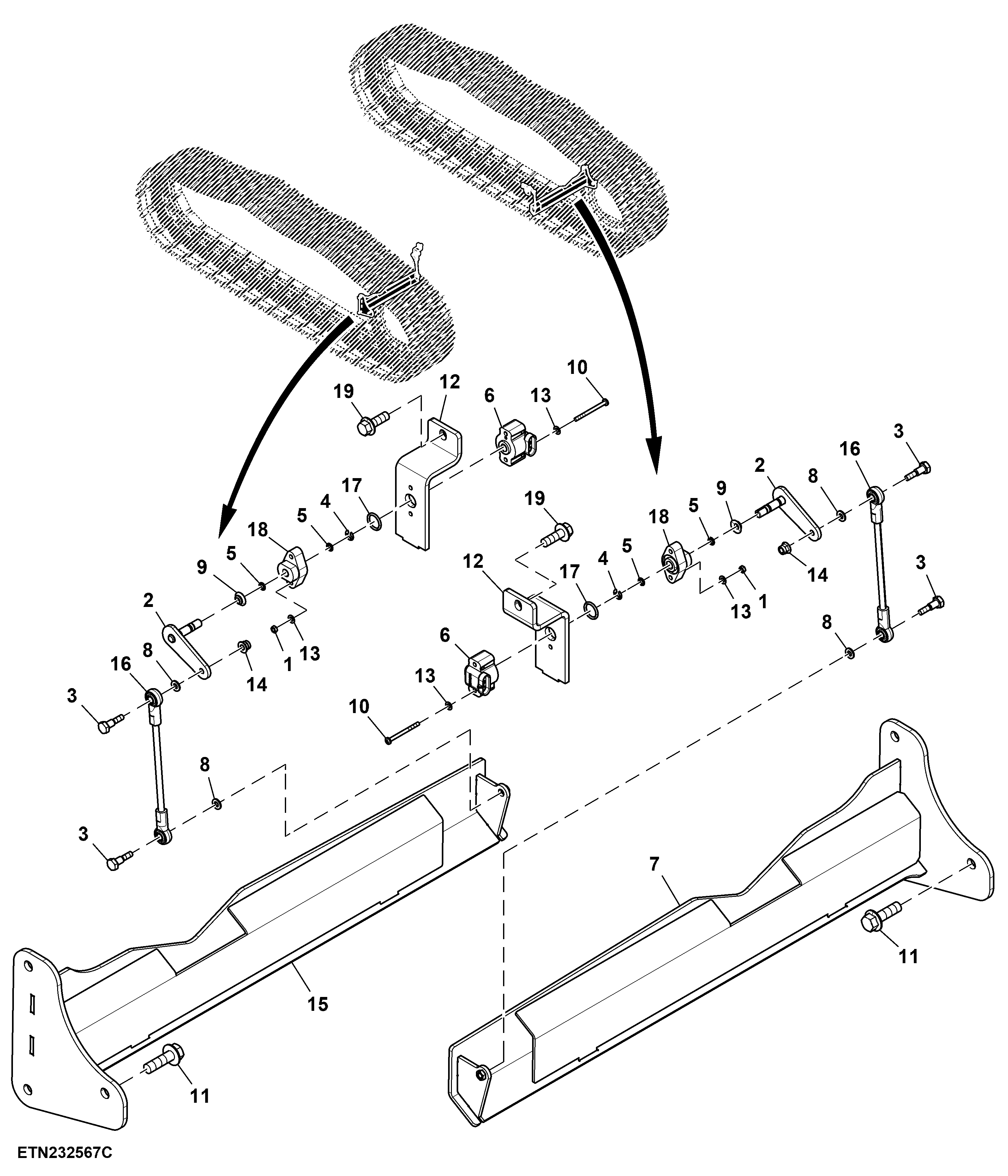

Height Indicator Mounting, 3.6 m Axle

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7139	4	Nut	M4
2	AXT13664	2	Arm	-
3	R306842	4	Screw	M6 X 28.500
4	R72653	2	Snap Ring	-
5	A4365R	4	O-Ring	-
6	RE334232	2	Sensor	Hall Effect Rotary Position
7	AXT18601	1	Indicator	RH
8	14M7255	2	Nut	M6
9	R112679	2	Seal	-
10	21M7490	4	Screw	M4 X 50
11	19M7791	6	Bolt	M12 X 40
12	CXT27246	8	Bracket	-
13	12M7060	8	Washer	5.300 mm
14	14M7397	2	Lock Nut	M6
15	AXT18600	1	Indicator	LH
16	AT104698	2	Tie Rod Assembly	-
17	P48347	2	O-Ring	-
18	R100686	2	Support	Position Sensor Shaft
19	19M7786	2	Screw	M10 X 30

Height Indicator Mounting, 3.6 m Axle

Нет текстового описания
