Открытый узел

Elevator Front Feed Valve Hoses

Elevator Front Feed Valve Hoses

Elevator Front Feed Valve Hoses

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

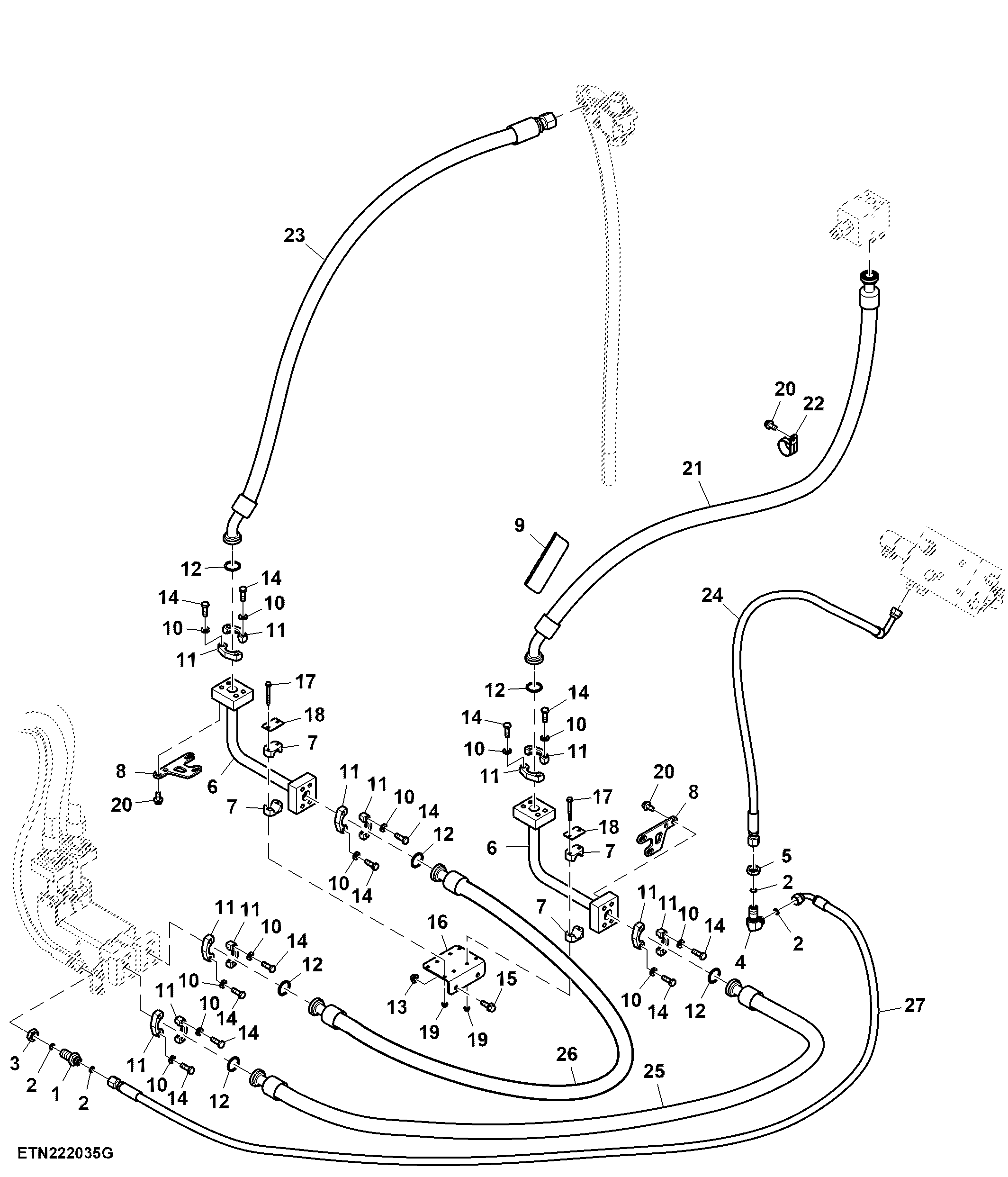

Elevator Front Feed Valve Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5073	1	Adapter Fitting	-
2	T77857	4	O-Ring	-
3	T78716	1	Nut	-
4	38H5098	1	Elbow Fitting	-
5	38H5092	1	Nut	13/16"
6	AXT18643	2	Oil Tube	-
7	H114432	8	Clamp	-
8	CXT33047	2	Bracket	-
9	AT252685	1	Hose Guard	-
10	24M7239	24	Washer	10.700 X 21 X 2.500 mm
11	H61354	12	Flange Fitting	-
12	U12037	6	O-Ring	-
13	14M7296	2	Flange Nut	M10
14	19M7662	24	Cap Screw	M10 X 30
15	19M7786	2	Screw	M10 X 30
16	CXT31298	1	Bracket	-
17	19M10092	8	Screw	M6 X 60
18	H202946	4	Plate	-
19	14M7303	8	Flange Nut	M6
20	19M7784	9	Screw	M10 X 20
21	AXT19111	1	Hydraulic Hose	LGTH = 1937 mm, Direction Valve Line to Solenoid Valve Line
22	N205415	1	Clamp	-
23	AXT19563	1	Hydraulic Hose	LGTH = 2783 mm, Gear Pump Line to Solenoid Valve Line. SUB FOR AXT19138
24	AXT19147	1	Hydraulic Hose	LGTH = 2558 mm, Control Valve to Solenoid Valve Line
25	AXT17613	1	Hydraulic Hose	LGTH = 2245 mm, Oil Tube to Solenoid Valve Line
26	AXT21603	1	Hydraulic Hose	LGTH = 1925 mm, Oil Tube to Solenoid Valve Line SUB FOR AXT17615
27	AXT17618	1	Hydraulic Hose	LGTH = 2545 mm, Direction Valve Line to Solenoid Valve Line
