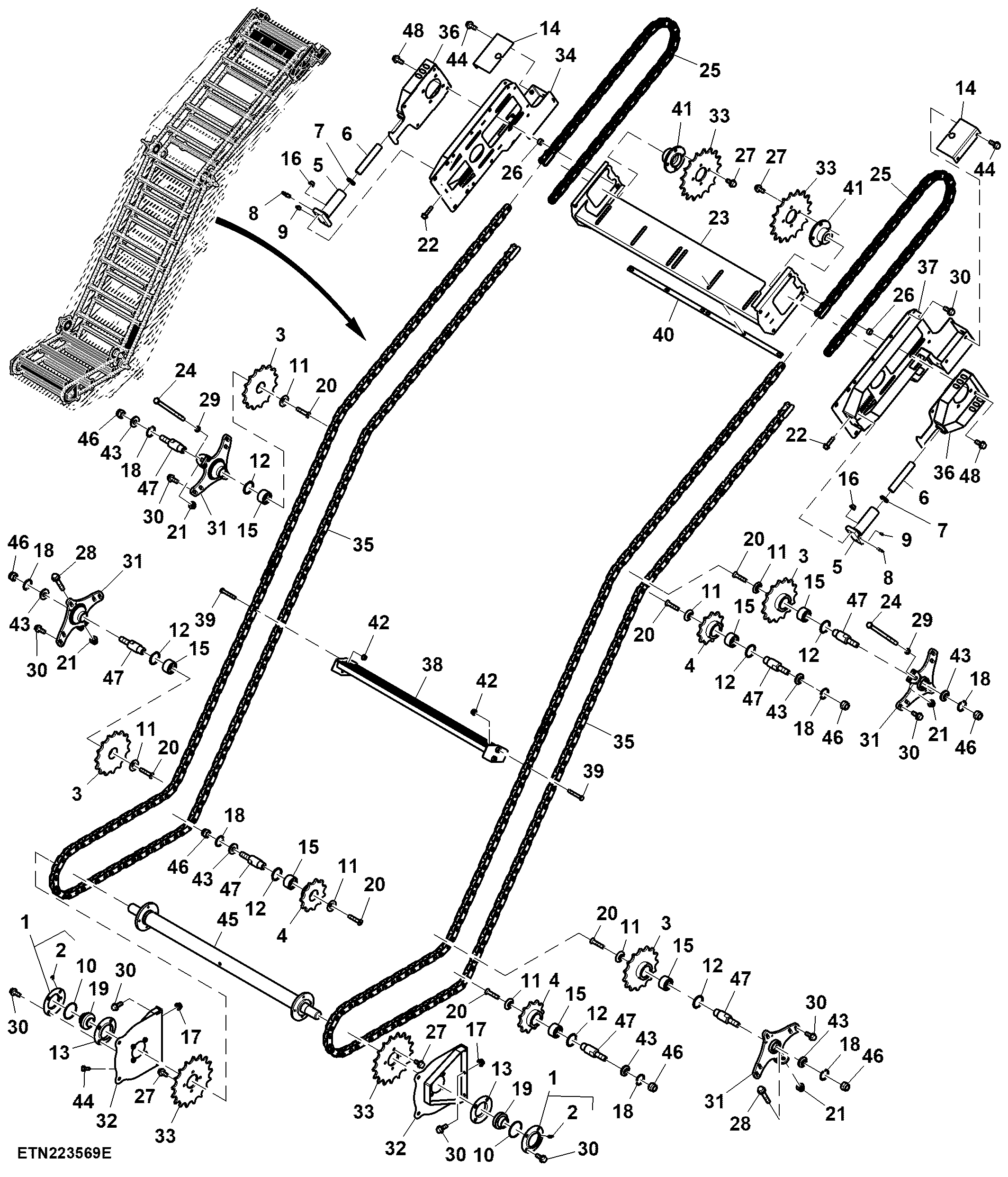

Elevator Drive, Sprocket, Chain and Slats

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AA20226	2	Pressed Flanged Housing	-
2	JD7788	2	Lubrication Fitting	-
3	CXT25412	4	Chain Sprocket	Z = 15
4	CXT21665	4	Chain Sprocket	Z = 11
5	CB11424056	2	Oil Line	-
6	CB01465026	2	Pin	-
7	0171364937	2	Seal	-
8	CB11407843	2	Screw	-
9	JD7759	2	Lubrication Fitting	-
10	U10776	2	O-Ring	-
11	CXT22132	8	Washer	-
12	CXT22690	8	Snap Ring	-
13	E39751	2	Pressed Flanged Housing	-
14	CXT33471	2	Cover	-
15	AKK15137	8	Bearing	-
16	14M7296	4	Flange Nut	M10
17	14M7299	6	Flange Nut	M12
18	40M7228	8	Snap Ring	-
19	0121378786	2	Bearing	-
20	L213884	8	Screw	-
21	14M7401	4	Lock Nut	M12
22	19M7804	4	Screw	M10 X 40
23	AXT17981	1	Support	-
24	19M7905	2	Cap Screw	M12 X 200
25	CXT29176	2	Chain Link	Chain Wide Elevator 36 in. Extension
26	CXT28066	8	Spacer	-
27	19M9873	16	Screw	M12 X 25
28	19M8946	2	Screw	M12 X 70
29	24M7434	2	Washer	13 X 20 X 2 mm
30	19M7789	44	Screw	M12 X 30
31	AXT19023	4	Adjuster	-
32	AXT20202	2	Adjuster	-
33	CXT29766	4	Drive Sprocket	Z = 17
34	AXT20178	1	Base	-
35	CXT24706	2	Chain Link	-
36	AXT17212	2	Adjuster	-
37	AXT20179	1	Base	-
38	AXT18505	31	Slat	-
39	0051377934	1	Bolt	-
40	CXT29919	1	Retainer	-
41	CXT29703	2	Hub	-
42	N190216	1	Lock Nut	-
43	CXT31632	8	Washer	-
44	19M7784	8	Screw	M10 X 20
45	AXT18060	1	Shaft	-
46	14M7413	8	Lock Nut	M24
47	CXT31631	8	Shaft	-
48	19M7791	8	Bolt	M12 X 40
