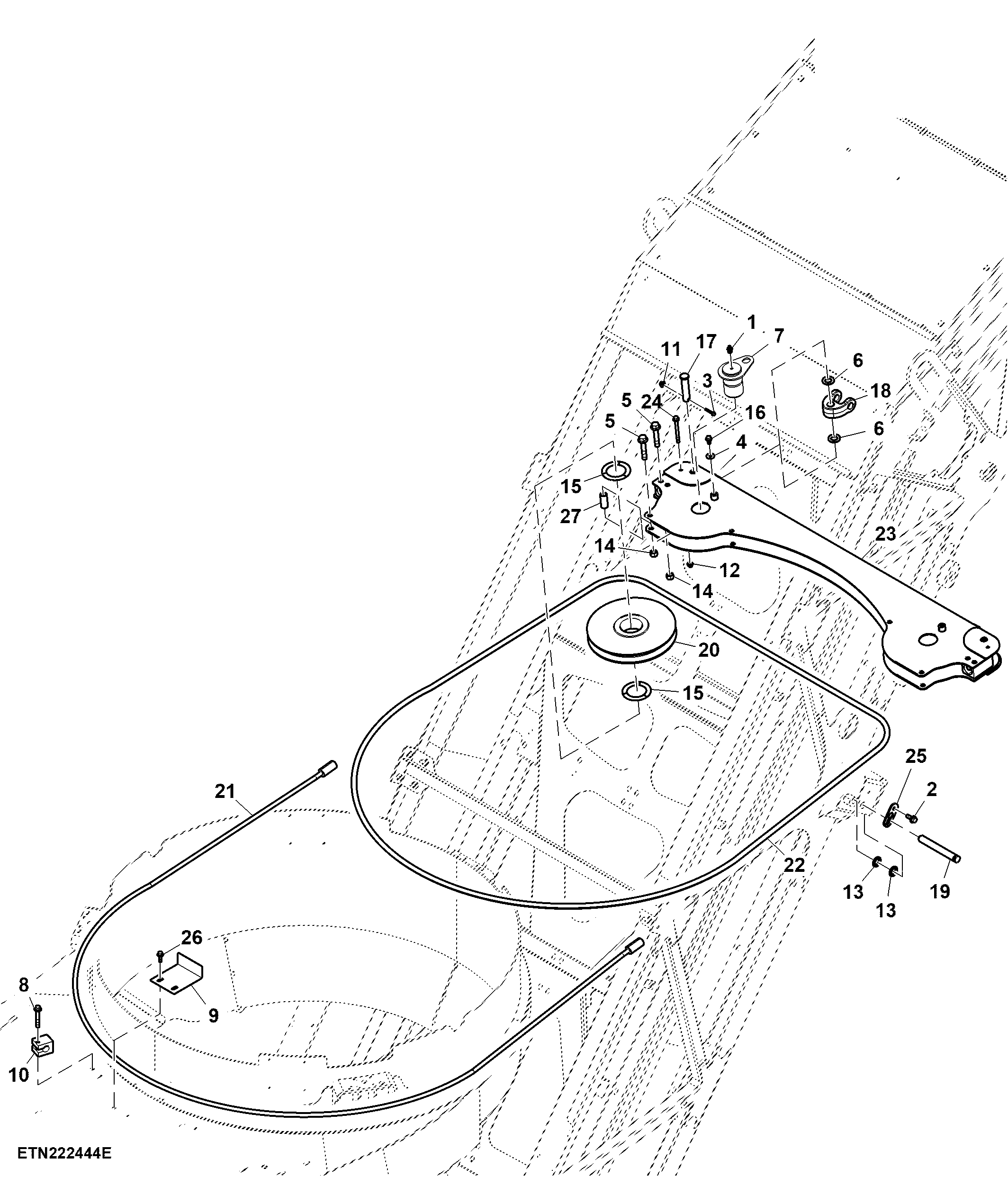

Elevator Attaching Cable and Sheaves

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7759	2	Lubrication Fitting	-
2	19M7789	2	Screw	M12 X 30
3	19M7797	4	Screw	M6 X 40
4	24M7545	2	Washer	10.500 X 30 X 2.500 mm
5	19M9403	8	Screw	M16 X 90
6	24M7551	4	Washer	26 X 44 X 4 mm
7	AXT17083	2	Pin	-
8	19M7818	2	Screw	M12 X 80
9	CXT28361	1	Sheet	-
10	CB01471119	2	Guide	-
11	14M7721	4	Lock Nut	M6
12	14M7723	2	Lock Nut	M10
13	24M7294	4	Washer	26 X 39 X 4 mm
14	14M7726	8	Lock Nut	M16
15	H164794	4	Washer	-
16	19M7784	2	Screw	M10 X 20
17	L220860	4	Pin Fastener	-
18	CXT26361	2	Knuckle	-
19	CXT33089	2	Pin	-
20	CXT30949	2	Pulley	OD = 85 mm
21	CXT30955	1	Cable	-
22	CXT30948	1	Cable	-
23	AXT18808	1	Sheave Assembly	-
24	19M9852	2	Screw	M10 X 110
25	CXT31999	2	Plate	-
26	19M7786	2	Screw	M10 X 30
27	CXT29183	4	Bushing	-

Elevator Attaching Cable and Sheaves

Нет текстового описания
