Открытый узел

Crop Divider, RH

Crop Divider, RH

Crop Divider, RH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

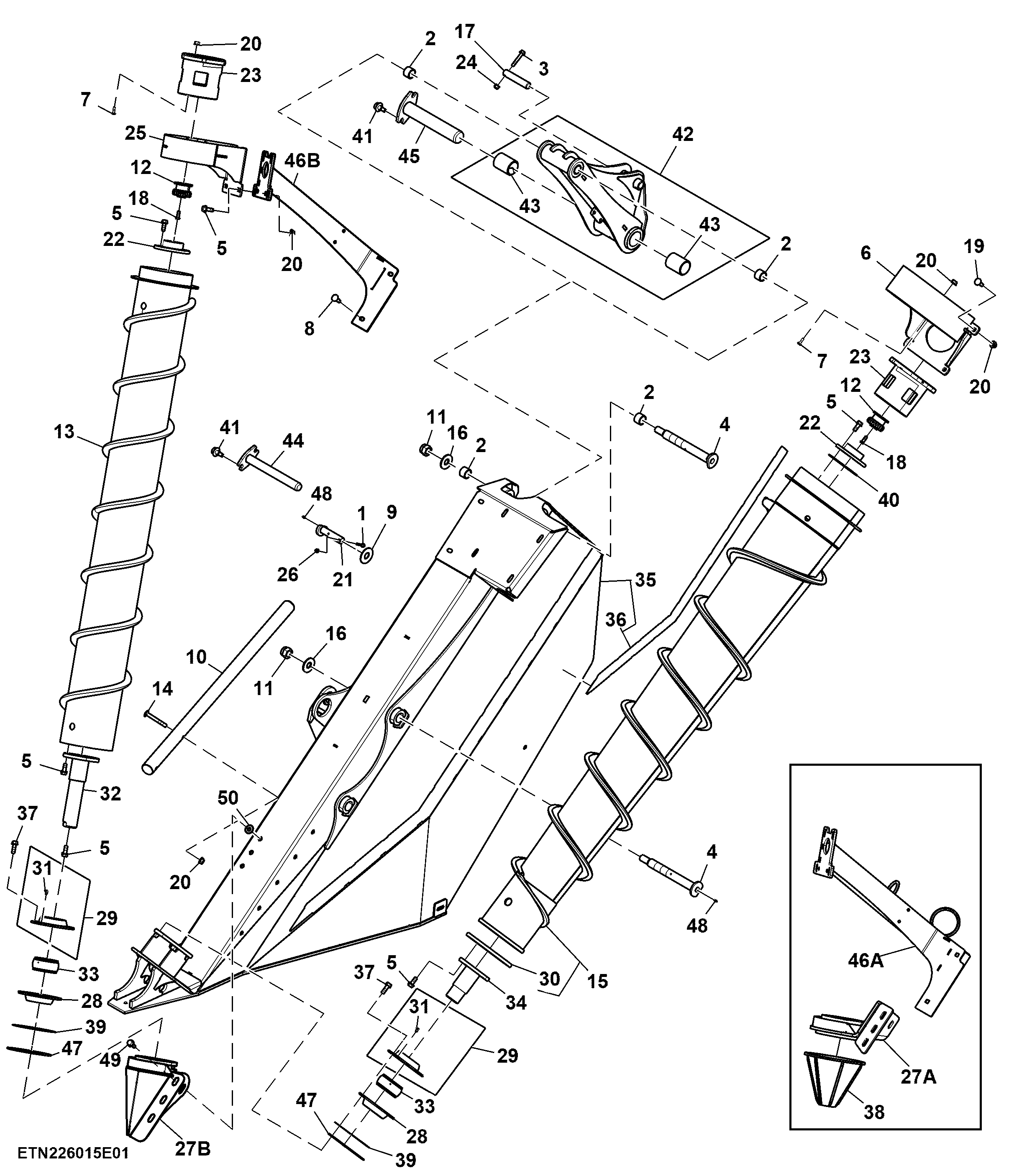

Crop Divider, RH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7797	1	Screw	M6 X 40
2	0110038334	8	Bushing	-
3	19M7807	1	Screw	M10 X 60
4	CXT25772	3	Pin	-
5	19M7789	20	Screw	M12 X 30
6	AXT16521	1	Mounting Parts	-
7	03M7665	8	Bolt	M12 X 40
8	19M7791	4	Bolt	M12 X 40
9	24H1197	1	Washer	1-1/16" X 2-1/2" X 0.164"
10	AXT15060	1	Pipe	-
11	14M7413	3	Lock Nut	M24
12	AXT11319	2	Hub	-
13	AXT16679	1	Gatherer	-
14	03M7248	2	Bolt	M12 X 90
15	AXT16680	1	Crop Divider	Main Scroll Assembly
16	24H1245	3	Washer	1-9/32" X 2" X 0.105"
17	CB01487604	1	Pin	-
18	19H2676	2	Cap Screw	3/8" X 1"
19	03M7397	4	Bolt	M12 X 35
20	14M7299	18	Flange Nut	M12
21	AXT15181	1	Pin	-
22	CXT13073	2	Hub	-
23	CXT27826	2	Housing	-
24	14M7723	1	Lock Nut	M10
25	AXT14794	1	Mounting Parts	-
26	14M7721	1	Lock Nut	M6
28	A39169	2	Pressed Flanged Housing	-
29	AA29784	2	Pressed Flanged Housing	INCLUDES JD7806
30	CXT23517	1	Plate	-
31	JD7806	2	Lubrication Fitting	-
32	AXT18925	1	Shaft	-
33	AKK22197	2	Ball Bearing	-
34	AXT18738	2	Shaft	-
35	AXT18747	1	Crop Divider	Crop Divider Frame
35	AXT21043	1	Crop Divider	-
36	CXT31192	1	Plate	-
37	19M7790	8	Screw	M12 X 35
38	AXT18203	1	Crop Lifter	USE WITH AXT18530
39	A36772	2	Gasket	-
40	CXT31554	1	Shim	TK = 2.66 mm
41	R231624	4	Cap Screw	-
42	AXT18993	1	Link	-
43	CXT31406	2	Bushing	-
44	AXT19042	1	Pin	-
44	AXT20606	1	Pin	-
45	AXT19024	1	Pin	-
45	AXT20605	1	Pin	-
47	CXT30749	2	Plate	-
48	JD7759	7	Lubrication Fitting	-
49	19M10314	5	Cap Screw	M12 X 30
50	24H1211	5	Washer	9/16" X 1-3/8" X 0.105"
27A	AXT18530	1	Bracket	-
27B	AXT21011	1	Crop Divider	-
46A	AXT19162	1	Mounting Parts	-
46B	AXT21102	1	Mounting Parts	-
