Открытый узел

Cooling Package Door

Cooling Package Door

Cooling Package Door

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

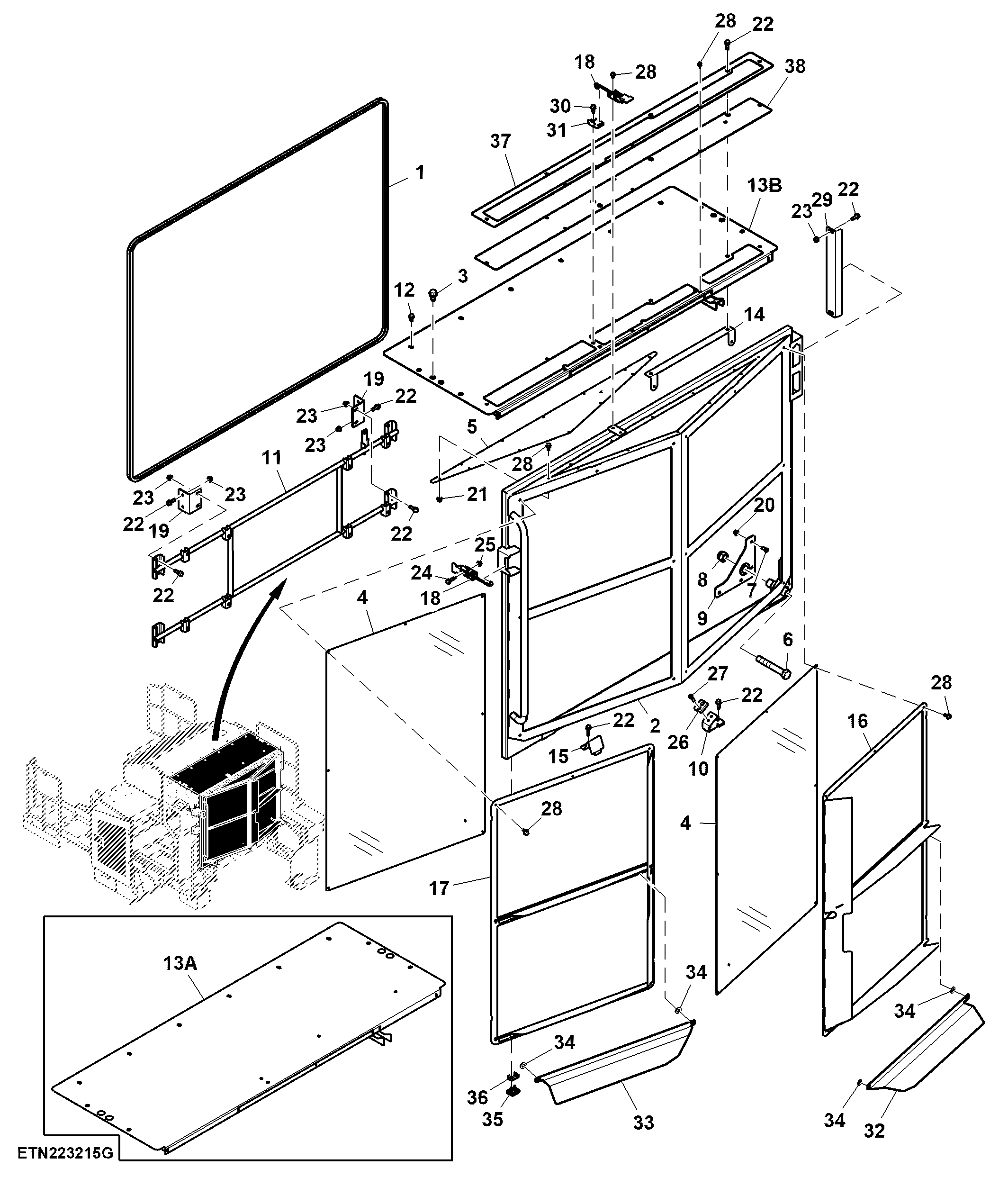

Cooling Package Door

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CXT35994	1	Isolator	SUB FOR CXT29159
2	AXT21016	1	Door	SUB FOR AXT17984
3	19M10392	4	Screw	M16 X 30
4	CXT29163	2	Screen	Front
5	CXT29164	1	Screen	Top
6	19M7893	1	Cap Screw	M24 X 160
7	21M7581	4	Socket Head Screw	M10 X 25
8	14M7413	1	Lock Nut	M24
9	AXT18152	1	Bracket	-
10	AXT21001	1	Bracket	SUB FOR AXT20013 OR CXT29514
11	AXT18336	1	Bracket	-
12	19M7784	10	Screw	M10 X 20
14	AXT18764	1	Door	-
15	CXT35504	1	Sheet	SUB FOR CXT31138
16	AXT18763	1	Door	-
17	AXT18762	1	Door	-
18	0280039677	2	Latch	-
19	CXT29753	4	Bracket	-
20	14M7296	4	Flange Nut	M10
21	14M7721	12	Lock Nut	M6
22	19M7786	22	Screw	M10 X 30
23	14M7723	16	Lock Nut	M10
24	19M7863	6	Screw	M6 X 25
25	14M7303	5	Flange Nut	M6
26	CXT24363	1	Absorber	-
27	19M9269	2	Screw	M6 X 25
28	19M7774	31	Screw	M6 X 12
29	CXT11691	1	Sheet	-
30	19M7866	2	Screw	M8 X 20
31	CXT15846	1	Sheet	-
32	CXT33686	1	Deflector	-
33	CXT33685	1	Deflector	-
34	24M7055	8	Washer	8.400 X 16 X 1.600 mm
35	CB01497592	2	Absorber	-
36	CXT34247	1	Steel	-
37	CXT33657	1	Plate	USE WITH AXT20254
38	CXT35532	1	Screen	SUB FOR CXT33656, USE WITH AXT20254
13A	AXT18421	1	Plate	-
13B	AXT21040	1	Plate	SUB FOR APPL AXT20254 OR AXT18421
