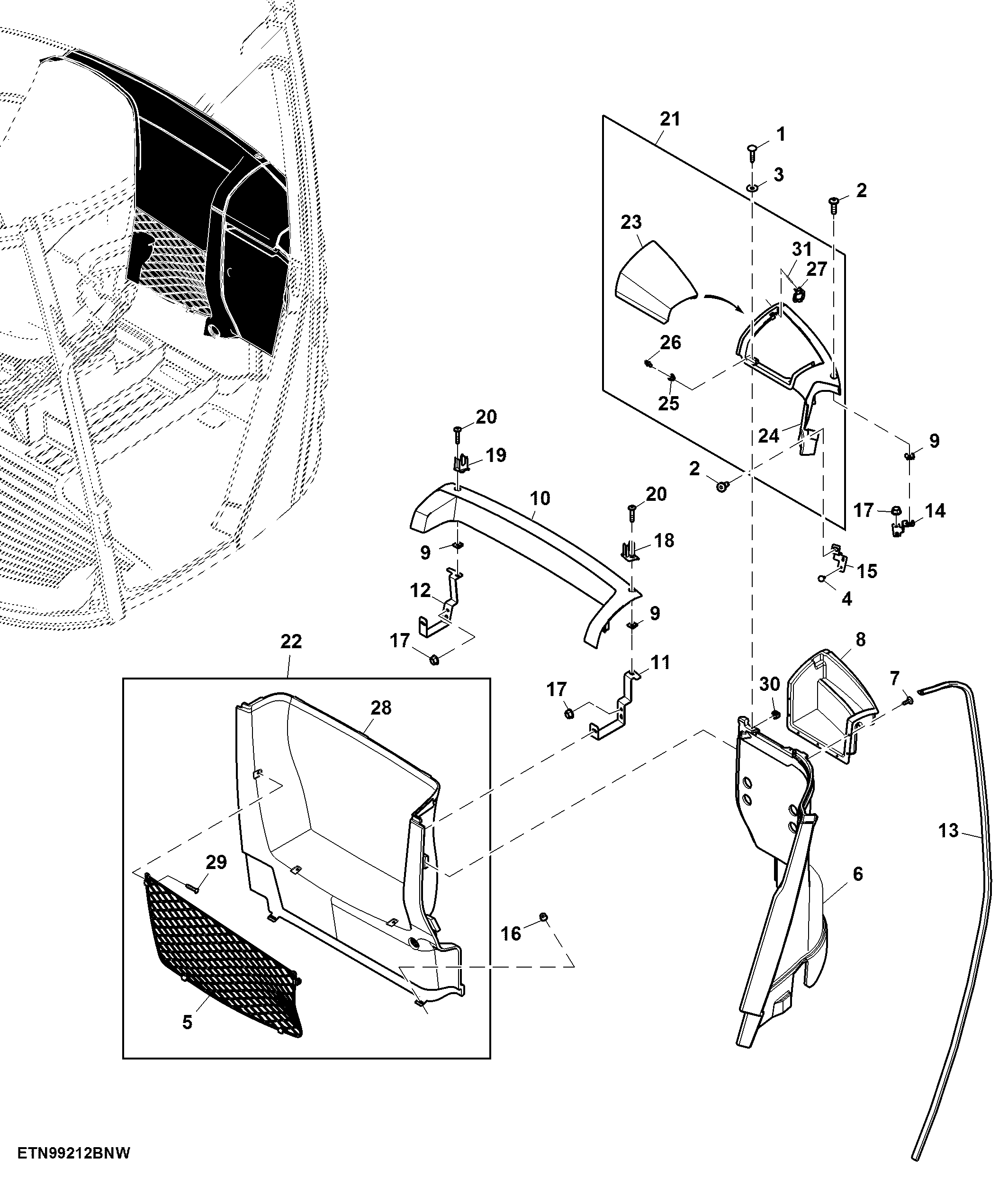

Acoustical Upholstery, Lower Left Half and Center

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L203411	2	Screw	-
2	19M8649	2	Screw	M6 X 20
3	24M7453	2	Washer	5.500 X 15 X 1 mm
4	37M7067	2	Screw	-
5	AL202802	1	Acoustical Upholstery	-
6	AL202326	1	Acoustical Upholstery	Rear, LH
7	L102588	7	Screw	-
8	L201875	1	Storage Compartment	-
9	L102357	4	Nut	-
10	L202547	1	Acoustical Upholstery	-
11	L202719	1	Bracket	LH
12	L204481	1	Bracket	RH
13	L211875	2	Weatherstrip	-
14	HXE105703	1	Bracket	SUB FOR L204649
15	L204816	1	Bracket	-
16	L205661	4	Nut	-
17	14M7298	6	Flange Nut	M8
18	L212281	1	Hold-Down Clip	LH
19	L212282	1	Hold-Down Clip	RH
20	19M9178	2	Screw	M6 X 30
21	AXE65435	1	Acoustical Upholstery	LH
22	AL204477	1	Acoustical Upholstery	-
23	L201851	1	Cover	-
24	HXE117945	1	Control Console	LH
25	L204900	1	Grommet	-
26	L205114	1	Grommet	-
27	HXE72407	1	Stop	LH
28	AL202327	1	Acoustical Upholstery	-
29	21M7306	4	Screw	M5 X 25
30	L173201	2	Push Nut	-
31	HXE94634	2	Pin Fastener	-

Acoustical Upholstery, Lower Left Half and Center

Нет текстового описания
