Открытый узел

Upper Knockdown Roller

Upper Knockdown Roller

Upper Knockdown Roller

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

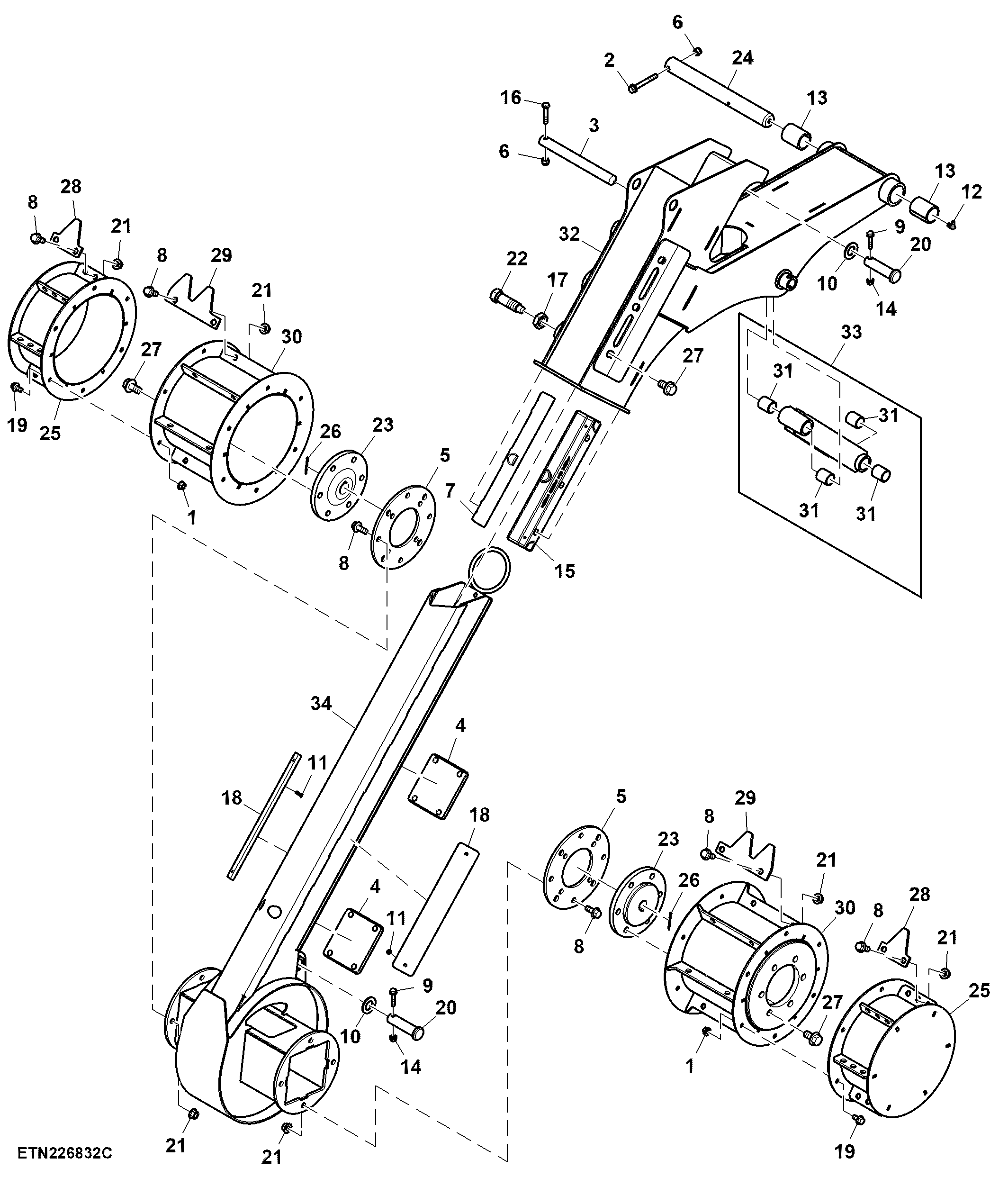

Upper Knockdown Roller

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	24	Flange Nut	M10
2	19M7810	2	Screw	M10 X 80
3	E85162	2	Pin Fastener	-
4	N205631	4	Shim	TK = 10 mm, Lower
5	CXT20431	4	Plate	-
6	14M7848	4	Lock Nut	M10
7	KK27103	2	Shim	Tread Adjust
8	19M7789	1	Screw	M12 X 30
9	19M9840	4	Screw	M8 X 40
10	24M7551	4	Washer	26 X 44 X 4 mm
11	R198608	8	Plug	-
12	JD7781	2	Lubrication Fitting	-
13	AT119081	4	Bushing	-
14	14M7722	4	Lock Nut	M8
15	N402213	2	Shim	Tread Adjust Fixed Hydraulic
16	19M10927	2	Cap Screw	M10 X 50
17	14M7674	6	Nut	M24
18	KK32893	4	Pad	-
19	19M7784	24	Screw	M10 X 20
20	KK16319	4	Pin Fastener	-
21	14M7299	1	Flange Nut	M12
22	KK10593	6	Screw	-
23	CXT27184	4	Hub	-
24	CXT29645	2	Pin	-
25	AXT11841	4	Roller	-
26	11M7092	4	Cotter Pin	3.200 X 40 mm
27	19M10392	30	Screw	M16 X 30
28	CXT30421	24	Paddle	-
29	CXT30422	24	Paddle	-
30	AXT18551	4	Roller	-
31	A85950	8	Half Sleeve	-
32	AXT21741	1	Lift Arm	LH Illustrated SUB FOR AXT18608
32	AXT21742	1	Lift Arm	RH SUB FOR AXT18607
33	AXT18568	2	Linkage	-
34	AXT18559	2	Extension Boom	-
