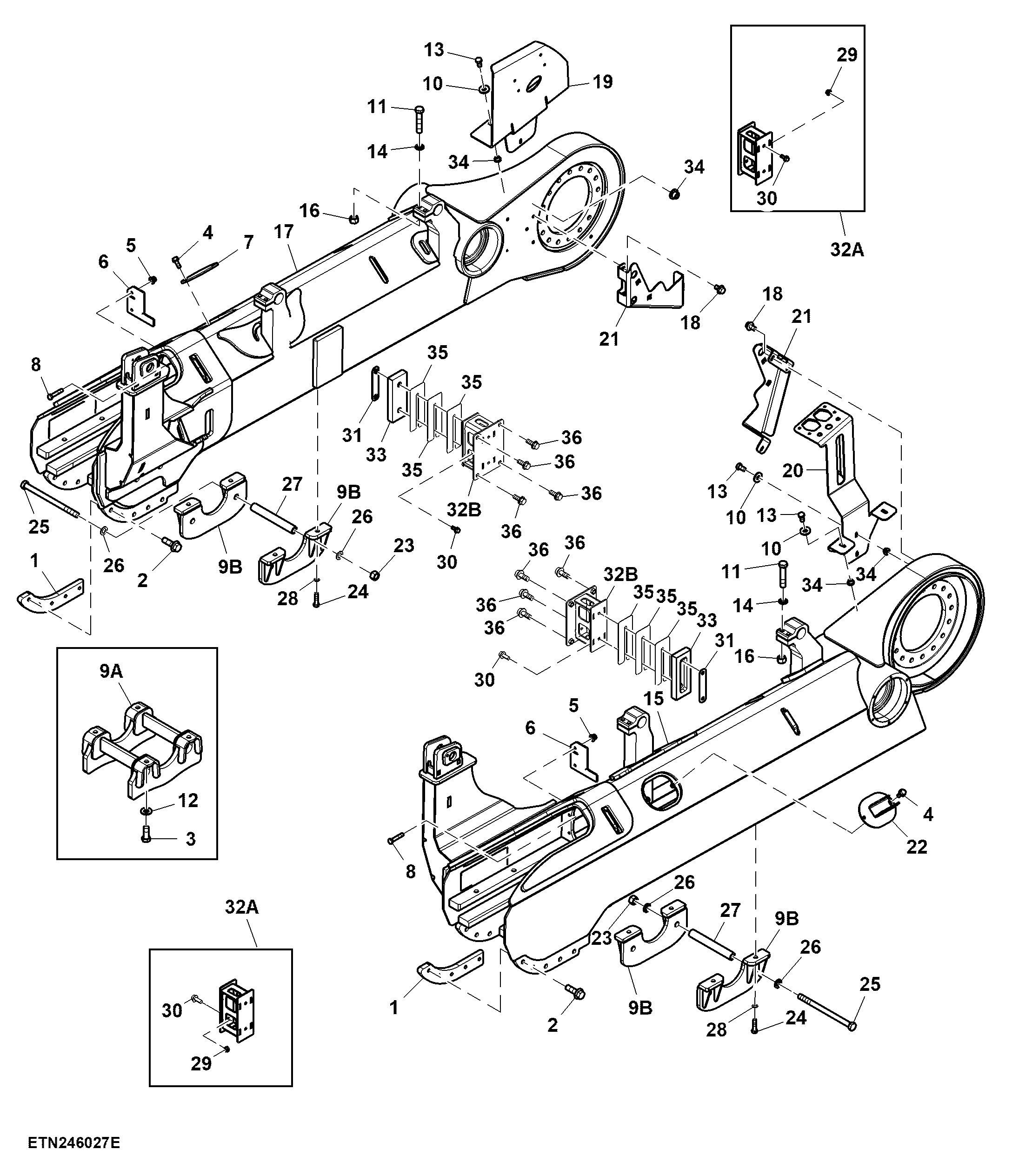

Track Frame and Guard, Undercarriage, 3 m

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CXT25904	4	Guide	-
2	19M7794	20	Screw	M16 X 50
3	19M7488	16	Cap Screw	M16 X 40, USE WITH AXT17262
4	19M7785	4	Screw	M10 X 25
5	14M7400	8	Lock Nut	M10
6	CXT29699	4	Flap	-
7	CXT25936	1	Plate	-
8	19M7170	8	Cap Screw	M10 X 50
10	T29342	8	Washer	-
11	19M7720	8	Cap Screw	M16 X 80
12	24M7241	16	Washer	17 X 34 X 4 mm, USE WITH AXT17262
13	19M8017	8	Cap Screw	M12 X 20
14	R73290	8	Washer	-
15	AXT19625	1	Frame	LH
16	14M7276	8	Nut	M16
17	AXT19626	1	Frame	RH
18	19M7787	6	Screw	M12 X 20
19	CXT35388	1	Plate	RH SUB FOR CXT32658
20	AXT18868	1	Mounting Parts	LH
21	CXT33599	2	Cover	-
22	AXT20778	1	Step	-
23	14M7278	8	Nut	M24
24	19M7759	16	Cap Screw	M16 X 60
25	19M8884	8	Screw	M24 X 350
26	24M7551	16	Washer	26 X 44 X 4 mm
27	CXT34067	8	Spacer	-
28	R63667	16	Washer	-
29	14M7299	4	Flange Nut	M12
30	19M7789	8	Screw	M12 X 30
30	19M7789	4	Screw	M12 X 30
31	AXT21625	2	Retainer	SUB FOR AXT15967
33	CXT25237	2	Pad	-
34	T162108	8	Bushing	-
35	CXT20131	6	Plate	-
36	19M9982	8	Screw	M16 X 40
9A	AXT17262	4	Guide	ORDER AXT20501
9B	AXT20501	8	Guide	ALSO ORDER 14M7278, 19M7759, 19M8884, 24M7551, CXT34067, R63667
32A	AXT20036	2	Spacer	-
32B	AXT22200	2	Spacer	SUB FOR AXT20036

Track Frame and Guard, Undercarriage, 3 m
