Track Frame and Guard, Undercarriage, 2.75 m

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CXT25904	4	Guide	-
2	19M7794	20	Screw	M16 X 50
3	AXT18866	1	Bracket	-
4	19M7488	16	Cap Screw	M16 X 40, USE WITH AXT17262
5	19M7785	4	Screw	M10 X 25
6	CXT35387	1	Plate	SUB FOR CXT31199
7	14M7400	8	Lock Nut	M10
8	CXT29699	4	Flap	-
9	CXT25936	1	Plate	-
10	19M7170	8	Cap Screw	M10 X 50
12	T29342	8	Washer	-
13	19M7720	8	Cap Screw	M16 X 80
14	24M7241	16	Washer	17 X 34 X 4 mm, USE WITH AXT17262
15	19M8017	8	Cap Screw	M12 X 20
16	R73290	8	Washer	-
17	AXT18821	1	Frame	LH
18	CXT33599	2	Cover	SUB FOR CXT31842
19	19M7787	6	Screw	M12 X 20
20	AXT18817	1	Frame	RH
21	14M7276	8	Nut	M16
22	AXT20778	1	Step	-
23	14M7278	8	Nut	M24, USE WITH AXT20501
24	19M7759	16	Cap Screw	M16 X 60, USE WITH AXT20501
25	CXT34067	8	Spacer	USE WITH AXT20501
26	R63667	16	Washer	USE WITH AXT20501
27	19M7789	4	Screw	M12 X 30
28	AXT21625	2	Retainer	SUB FOR AXT15967
29	CXT25237	2	Pad	-
30	24M7551	16	Washer	26 X 44 X 4 mm, USE WITH AXT20501
31	19M8884	8	Screw	M24 X 350, USE WITH AXT20501
11A	AXT17262	4	Guide	ORDER AXT20501
11B	AXT20501	8	Guide	-

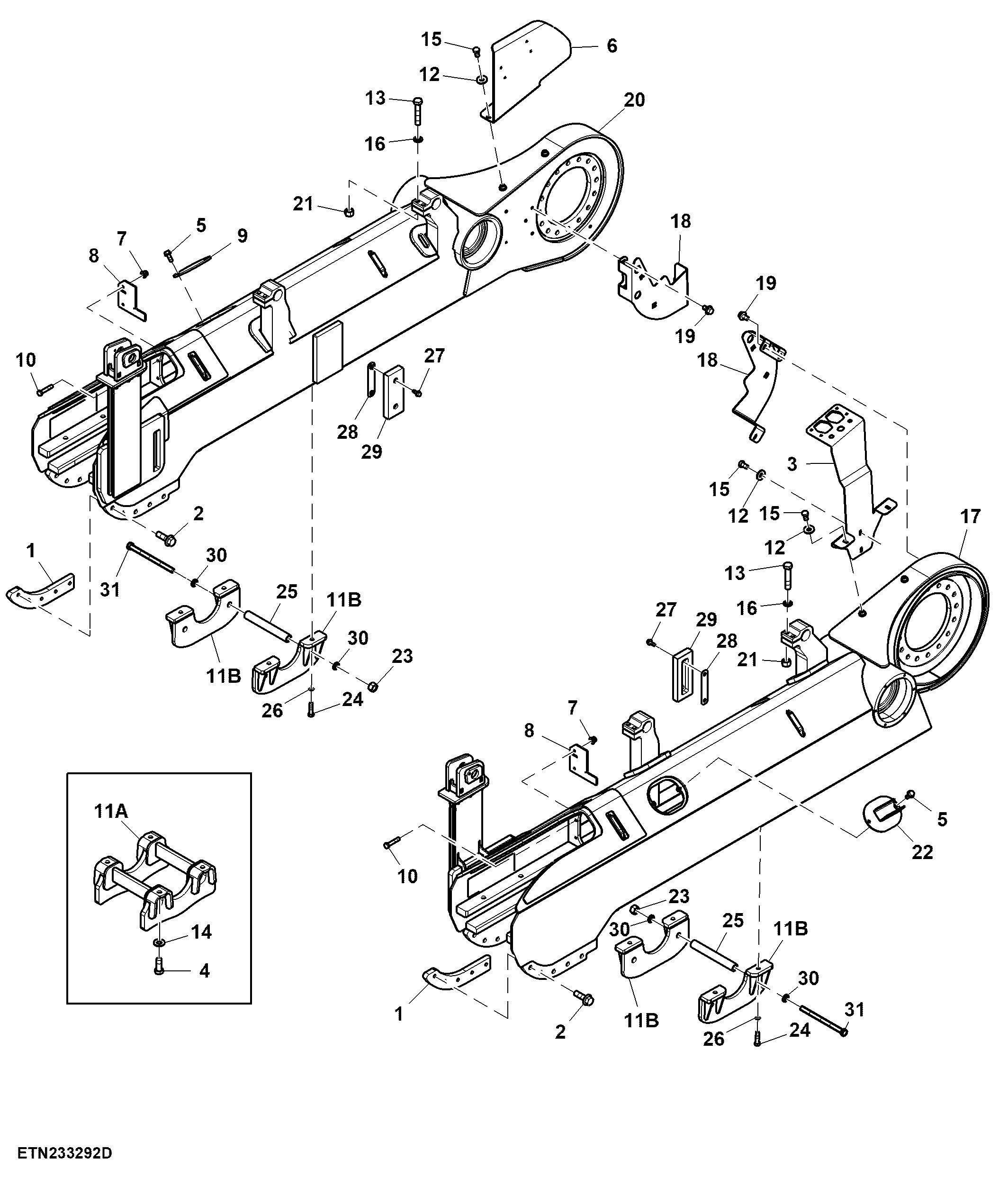

Track Frame and Guard, Undercarriage, 2.75 m

Нет текстового описания
