Открытый узел

Oil Lines, Main Boom, CH911

Oil Lines, Main Boom, CH911

Oil Lines, Main Boom, CH911

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

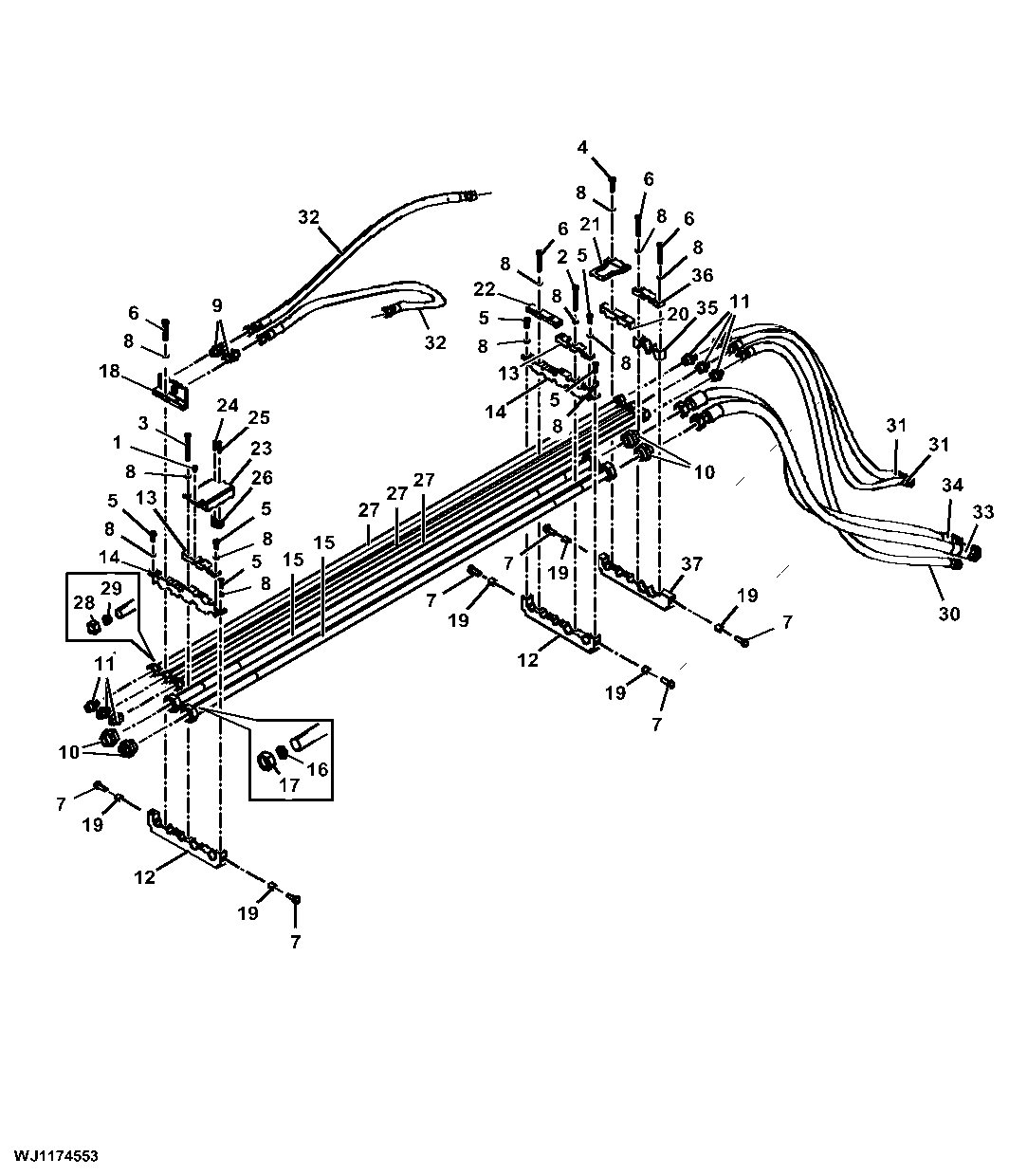

Oil Lines, Main Boom, CH911

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9446	1	Screw	M8 X 12
2	19M9593	2	Cap Screw	M12 X 100
3	19M9594	2	Cap Screw	M12 X 110
4	19M9599	2	Cap Screw	M12 X 50
5	19M9571	7	Screw	M12 X 30, SUB FOR 19M9648
6	19M9654	6	Cap Screw	M12 X 80
7	19M9658	6	Cap Screw	M16 X 40
8	F064437	18	Lock Washer	SUB FOR F002805
9	F024604	2	Fitting	-
10	F066063	4	Union Fitting	-
11	F071420	6	Fitting	-
12	F686775	2	Clamp	-
13	F663826	2	Clamp	-
14	F663828	2	Clamp	-
15	F663833	2	Pipe	INCLUDES (2) F062243 AND (2) F062245
16	F062243	2	Sleeve	-
17	F062245	2	Tube Nut	-
18	F670569	1	Clamp	-
19	F671152	6	Bushing	-
20	F671167	1	Clamp	-
21	F671589	1	Bracket	-
22	F671773	1	Clamp	-
23	F686824	1	Bracket	INCLUDES 19M9729, 19M9731 AND F017598
24	19M9729	1	Screw	M6 X 40
25	19M9731	1	Screw	M6 X 50
26	F017598	1	Hose Support	-
27	F673874	3	Pipe	INCLUDES (2) F005093 AND (2) F059498
28	F005093	2	Sleeve Fitting	-
29	F059498	2	Sleeve	-
30	F025820	1	Hydraulic Hose	LGTH = 2000 mm, Fabricate
31	F046501	2	Hydraulic Hose	LGTH = 1300 mm, Fabricate
32	F048982	2	Hydraulic Hose	LGTH = 1100 mm, Fabricate
33	F673867	1	Hydraulic Hose	LGTH = 2950 mm
34	F684907	1	Hydraulic Hose	LGTH = 2950 mm
35	F671769	1	Clamp	-
36	F671770	1	Clamp	-
37	F686778	1	Clamp	-
