Открытый узел

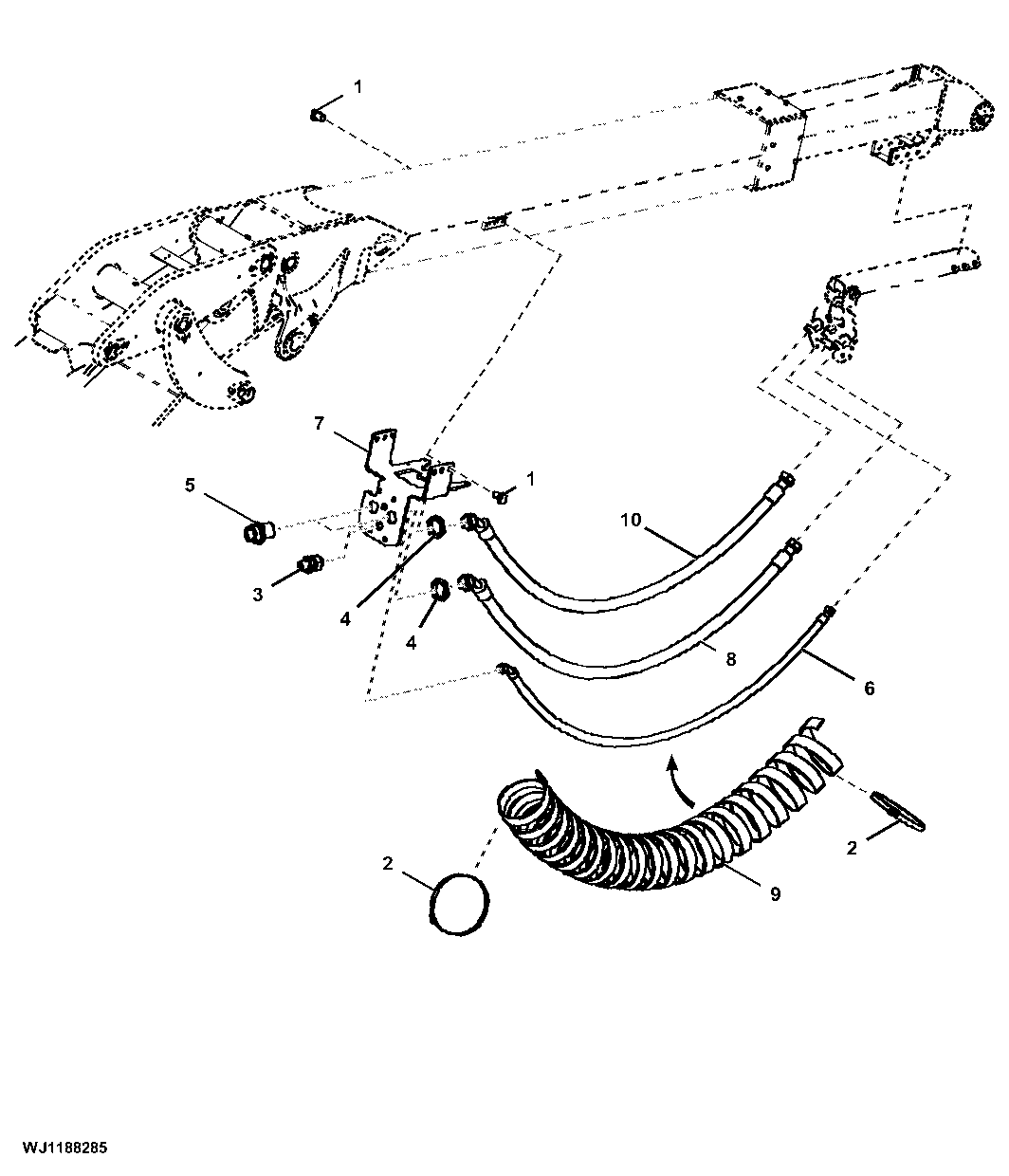

Oil Lines, Boom Extension, Junction Box, CH9

Oil Lines, Boom Extension, Junction Box, CH9

Oil Lines, Boom Extension, Junction Box, CH9

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Oil Lines, Boom Extension, Junction Box, CH9

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9459	6	Cap Screw	M16 X 20
2	F013024	2	Strap With Buckle	-
3	F024604	1	Fitting	-
4	F066064	2	Tube Nut	-
5	F071439	2	Union Fitting	-
6	F073124	1	Hydraulic Hose	LGTH = 2050 mm, For CH986, USE WITH H415 AND H415 HD
6	F672684	1	Hydraulic Hose	LGTH = 3300 mm, For CH910, USE WITH H270 II, H480C, H290 AND H219
6	F072970	1	Hydraulic Hose	LGTH = 4000 mm, For CH911, USE WITH H270 II, H480C, H290 AND H219
7	F688213	1	Bracket	-
8	F673758	1	Hydraulic Hose	LGTH = 2050 mm, For CH986, USE WITH H415 AND H415 HD
8	F673899	1	Hydraulic Hose	LGTH = 4000 mm, For CH911, USE WITH H270 II, H480C, H290 AND H219
8	F672685	1	Hydraulic Hose	LGTH = 3300 mm, For CH910, USE WITH H270 II, H480C, H290 AND H219
9	F021051	1	Hose Guard	LGTH = 1250 mm, For CH986, SUB FOR F673759
9	F672693	1	Hose Guard	LGTH = 2880 mm, For CH910
9	F673901	1	Hose Guard	LGTH = 3580 mm, For CH911
10	F684908	1	Hydraulic Hose	LGTH = 2050 mm, For CH986, USE WITH H415 AND H415 HD
10	F684910	1	Hydraulic Hose	LGTH = 3300 mm, For CH910, USE WITH H270 II, H480C, H290 AND H219
10	F684912	1	Hydraulic Hose	LGTH = 4000 mm, For CH911, USE WITH H270 II, H480C, H290 AND H219
