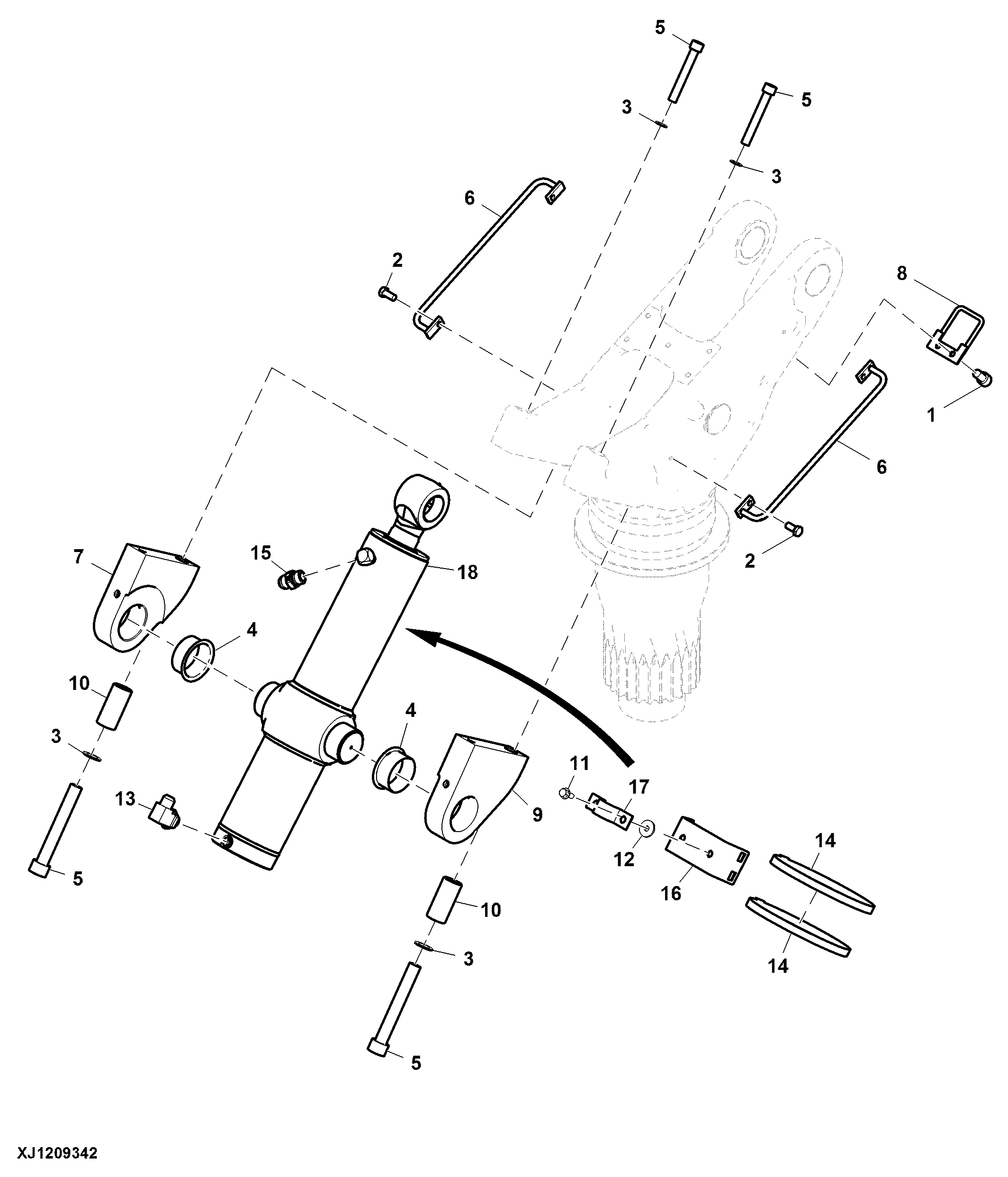

Hydraulic Cylinder, Rotating Boom Platform, CH9

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M10062	2	Socket Head Screw	M16 X 25
2	19M9570	4	Screw	M12 X 25
3	F024432	4	Lock Washer	-
4	F070079	2	Bearing	-
5	F070237	4	Socket Head Screw	-
6	F631161	2	Handle	-
7	F664715	1	Clamp	-
8	F670981	1	Bracket	-
9	F671321	1	Clamp	-
10	F671331	2	Spacer	-
11	19M9568	2	Screw	M8 X 20
12	24M7024	2	Washer	9 X 28 X 3 mm
13	F005049	1	Elbow Fitting	-
14	F061006	2	Hose Clamp	-
15	F005063	1	NIPPLE	SUB FOR F071845
16	F671170	1	Bracket	-
17	F672182	1	Clamp	-
18	F670547	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE

Hydraulic Cylinder, Rotating Boom Platform, CH9

Нет текстового описания
