Hoses, Harvester Head, Direct Hosing, H480C

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9589	3	Cap Screw	M10 X 65
2	38H1484	2	Reducer	-
3	F013024	2	Strap With Buckle	-
4	F070948	4	Shackle	-
5	F075112	1	Hydraulic Hose	LGTH = 2900 mm, Fabricate
6	F075335	1	Hydraulic Hose	LGTH = 2950 mm, Fabricate
7	F075336	1	Hydraulic Hose	LGTH = 2950 mm, Fabricate
8	F653009	1	Chain Link	-
9	F654957	1	Hose Guard	LGTH = 2000 mm
10	F657883	1	Chain Link	-
11	14M7609	3	Lock Nut	M16
12	19M9607	3	Cap Screw	M16 X 130
13	F041674	1	Elbow Fitting	-
14	F066064	2	Tube Nut	-
15	F071440	2	Elbow Fitting	-
16	14M7313	1	Lock Nut	M12
17	19M9505	1	Screw	M12 X 70
18	58M5574	2	Lubrication Fitting	-
19	F003594	1	Lock Nut	-
20	F610058	1	Axle	-
21	F699956	1	Link	INCLUDES F610278
22	F610278	1	Plate	-
22	F699955	1	Locking Collar	-
23	F708060	1	Tube	-
24	F708078	1	Hose Support	-
25	F610278	1	Plate	-
26	F706344	1	Bracket	-
27	F706348	1	Bracket	-

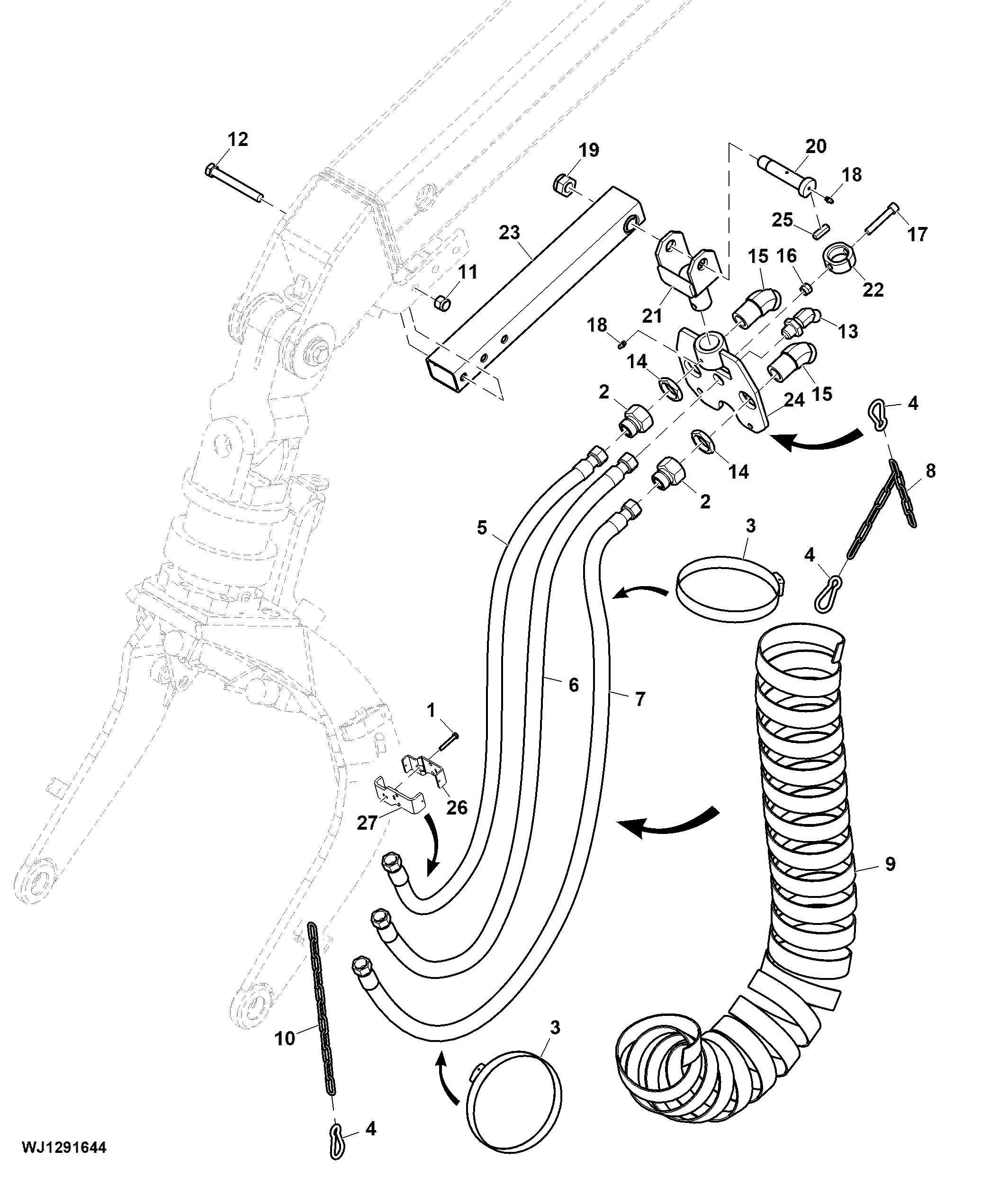

Hoses, Harvester Head, Direct Hosing, H480C

Нет текстового описания
